ĐLVN 07 : 2012 Công tơ điện xoay chiều kiểu cảm ứng - Quy trình kiểm định

1. Phạm vi áp dụng
Văn bản kỹ thuật này quy định quy trình kiểm định ban đầu, định kỳ và sau sửa chữa các công tơ điện xoay chiều kiểu cảm ứng (sau đây gọi tắt là công tơ) đo điện năng tác dụng cấp chính xác 0,5; 1; 2 và đo điện năng phản kháng cấp chính xác 2;
3 làm việc với lưới điện có tần số 50 Hz hoặc 60 Hz.
Văn bản kỹ thuật này không áp dụng để kiểm định các công tơ có điện áp đo lớn hơn 600V (điện áp dây đối với công tơ 3 pha)
2. Giải thích từ ngữ
Các từ ngữ trong văn bản này được hiểu như sau:
- Hằng số công tơ là lượng điện năng tương ứng với một vòng quay của đĩa công tơ hoặc là số vòng quay của đĩa công tơ tương ứng với một lượng điện năng nhất định.
Các từ viết tắt:
- Hệ số công suất: ký hiệu là PF.
- Dòng điện danh định: ký hiệu là Idđ, đơn vị đo là A.
- Điện áp danh định: ký hiệu là Udđ, đơn vị đo là V.
- Dòng điện lớn nhất: ký hiệu ký Imax, đơn vị đo là A.
- Biến dòng đo lường: ký hiệu là CT.
- Cấp chính xác: ký hiệu là Ccx.
- Công tơ điện xoay chiều chuẩn được gọi tắt là công tơ chuẩn.
3. Các phép kiểm định

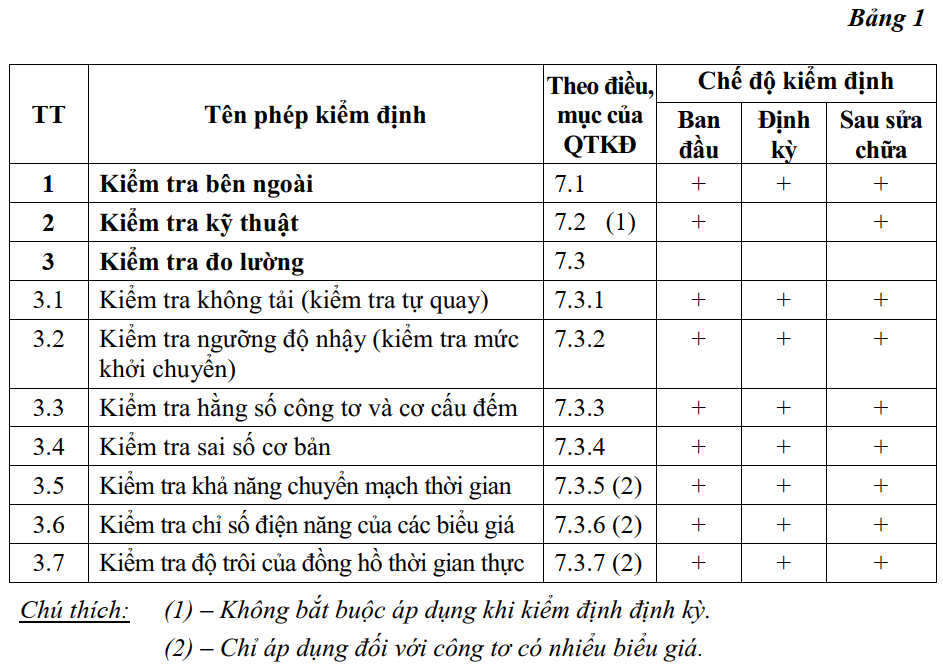

Phải lần lượt tiến hành các phép kiểm định ghi trong bảng 1
