Tập hợp mạch khuyếch đại công suất âm thanh cầu - 25W

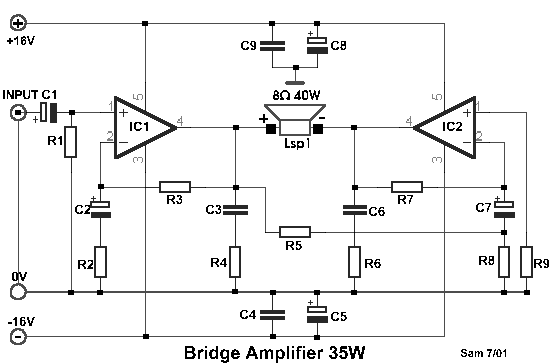

* Mạch 1 :



R1-5=2.7ohms      R7=1Mohms      C6=470uF 25V
R2=100ohms     C1-9=10uF 16V     IC1-2=TDA2002
R3-4=2.2ohms     C2-8=220uF 16V     TR1=100Kohms trimmer
R6=220ohms     C3-4-5-7=100nF 63V     Lsp=4....8ohms/40W Loundspeaker

* : Mạch 2



R1-3-5-7-9=22Kohms   C2-7=22uF 16V   IC1-2=TDA2030LM1875 --
R2-8=680ohms   C3-6=220nF 100V   Lsp=8ohms/ 60W Loudspeaker
R4-6=1ohm   C4-9=100nF 100V
C1=4.7uF 16V   C5-8=200uF 25V

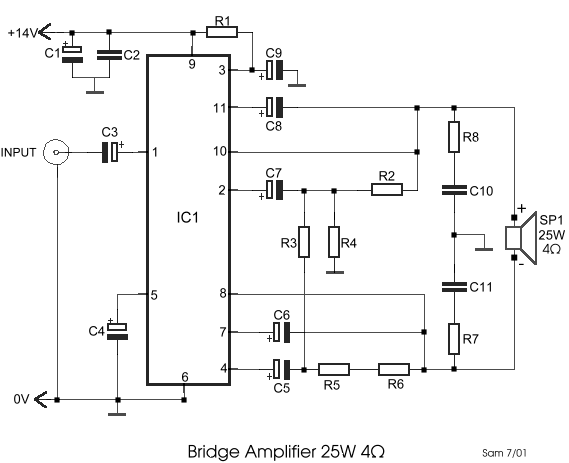

* : Mạch 3



R1=120Kohms      C1-5-7=220uF 25V      C9=10uF 25V
R2-5-6=1Kohms     C2-10-11=100nF 100V     IC1=LM2005M....TDA2005
R3-4=12 ohms     C3-4=2.2uF 25V    C6,8 = 100uF/25V
R7-8=1 ohm

*  Mạch 4



R1-2-4-5=270ohms   C1=100uF 25V   C6=47nF 100V
R3=2.7ohms   C2=100nF 100V   IC1-2= LM388
VR1=10Kohms Log. Pot.   C3=10uF 25V
TR1=470Kohms Trimmer   C4-5=22uF 25V
