Mạch nguồn điều chỉnh 1.25V-37V, 5A sử dụng LM338

Mạch nguồn điều chỉnh 1.25V-37V, 5A sử dụng LM338


Đây là một mạch nguồn cung cấp điều chỉnh điện áp đầu ra mong muốn, ứng dụng trong cung cấp nguồn cho thiết bị điện tử, sạc pin, thắp sáng, điều chỉnh nhiệt,…

- Điện áp đầu vào: ~230VAC

- Điện áp đầu ra điều chỉnh: 1.25 V – 37V DC

- Dòng điện đầu ra lớn nhất: 5A

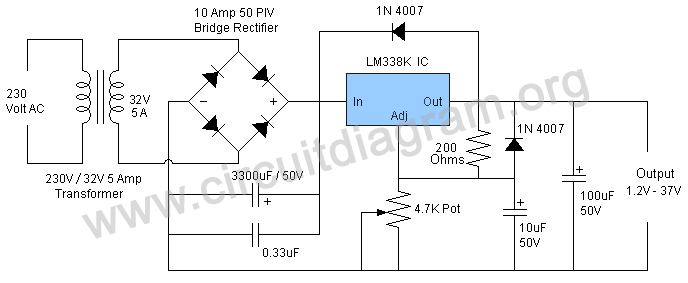

Sơ đồ nguyên lý mạch:

 (Source: circuitdiagram.org)

 Thông tin linh kiện:

- Biến áp hạ áp loại 230V-32V/5A. Công suất biến áp cần phải đủ để dòng tải đầu ra là 5A, Điện áp cuộn thứ cấp là 32VAC.

- LM338: IC biến đổi điện áp đầu ra mong muốn. Có dải điện áp đầu vào lớn nhất 40VDC. Điện áp đầu ra điều chỉnh dải tuyến tính 1.25V – 37VDC, Dòng điện lớn nhất: 5A. Cần đảm bảo tản nhiệt cho LM338 tốt để cho dòng điện đầu ra ổn định 5A. Vui lòng xem thêm đặc tính trong datasheet của LM338

- Cầu chỉnh lưu Diode: Loại có dòng điện 10A trở lên. Khuyến nghị thêm tản nhiệt.

- Biến trở điều chỉnh điện áp đầu ra loại 4.7KΩ/0.5W

- Thông số tụ điện có trị số trên mạch điện.

- Điện trở có trị số trên mạch điện. Loại điện trở 0.25W.

Nguyên lý hoạt động:

- Cần đảm bảo điện áp cung cấp cho LM338 (sau chỉnh lưu cầu) là > 38.5VDC. Khi đó điện áp điều chỉnh đầu ra có thể đạt được 37V.

- Điện áp đầu ra được điều chỉnh bởi biến trở 4.7KΩ. Trường hợp điện áp đầu ra lớn có thể làm nóng biến trở. Các bạn có thể dùng loại biến trở loại lớn hơn. Ví dụ loại: 22KΩ/0.5W.
