Mạch phát hiện điện áp điểm 0 có cách ly - Voltage Zero Crossing Detector

Mạch phát hiện điện áp điểm 0 có cách ly - Voltage Zero Crossing Detector


Mạch phát hiện điện áp điểm 0 của điện áp xoay chiều hình Sin. Ứng dụng trong việc lấy đồng bộ như điều khiển triac, thyritor...Mạch phát hiện chính xác, tiếp kiệm năng lượng, cách ly hoàn toàn với nguồn xoay chiều...

Tính năng của mạch :
+ Mạch phát hiện rất chính xác điểm 0, độ ổn định cao
+ Được cách ly giữa điện áp đầu vào và đầu ra
+ Tiêu thụ năng lượng thấp, linh kiện đơn giản
+ Làm việc ở giải điện áp (100VAC ~ 240VAC)
+ Làm việc được ở tần số 50Hz và 60Hz

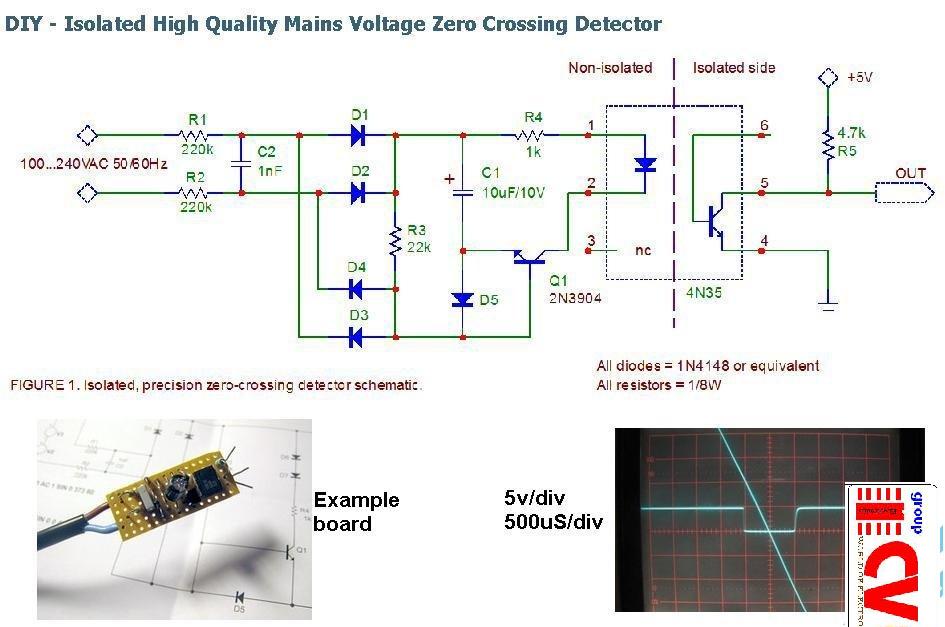

Mạch nguyên lý:

Mạch gồm :

+ R1, R2 là hai điện trở hạn dòng đầu vào. R1, R2, R3 kết hợp thành bộ chia áp.

+ D1,D2,D3,D4 là cầu Diode chỉnh lưu cầu. Có thể dùng bằng cầu tích hợp

+ C2 là tụ lọc nhiễu xoay chiều  đầu vào. Tụ C1 là tụ lọc nguồn DC sau chỉnh lưu.

+ Q1 là transitor dùng để đóng mở khi điện áp xoay chiều gần về tới điểm 0.

+ R1 là điện trở hạn dòng cho Opto.

+ Opto 4N35 là dùng để cách ly giữa thành phần xoay chiều và điều khiển.

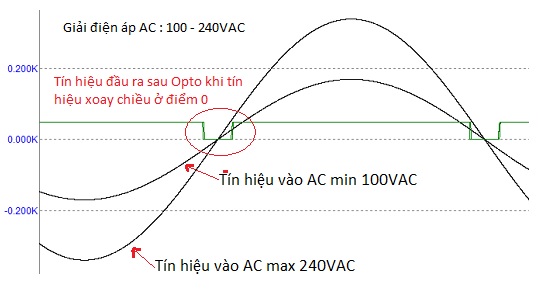

Giản đồ đầu ra :



 (Bài viết được tham khảo và biên tập từ trang web nước ngoài)
