Mạch khuếch đại tai nghe (headphone) HI-FI đơn giản

Mạch khuếch đại tai nghe (headphone) HI-FI đơn giản


Đây là DIY bộ khuếch đại tai nghe (headphone) HI-FI đơn giản. Toàn bộ nội dung bài viết chúng tôi lấy từ website : www.gc.digitw.com. Bạn đọc tham khảo để ứng dụng cho các dự án của mình.

Ưu điểm của mạch : Sử dụng linh kiện giá thành siêu rẻ NE5532 (Opam) để thực hiện, dễ mua và giá thành rẻ. Ngoài ra các bạn có thể dùng các opam khác tốt hơn như TL082, OP2134...

Tại sao phải dùng bộ khuếch đại tai nghe?

  • Đối với tai nghe cao cấp và tai nghe thông thường sự khác nhau lớn không phải là âm bass mà là âm treble.
  • Mạch khuếch đại tai nghe này có chức năng là tái tạo, thể hiện rõ ràng âm treble cho những tai nghe thông thường.

Mạch sơ đồ nguyên lý :

Linh kiện :

IC1

NE5532 hoặc TL082

C01, C02

10uF / 50V

R1, R2

10 kΩ

C03, C04

472

R3, R4

100 kΩ

C05, C06

101

R5, R6

47Ω / 0,5W

C07, C08

47uF / 63V

R7, R8

10 kΩ

C09

100uF / 35V

R9, R10

10 kΩ

C10

1000uF / 35V

R11

2,2 kΩ

C11 104

R12, R13

2,21 kΩ

Cx1, Cx2

472

LED

5mm màu xanh lam

W1, W2

VR 10K

D1

IN4002

W3, W4

 VR 100K

JP1A, JP1B

Jumper _ _

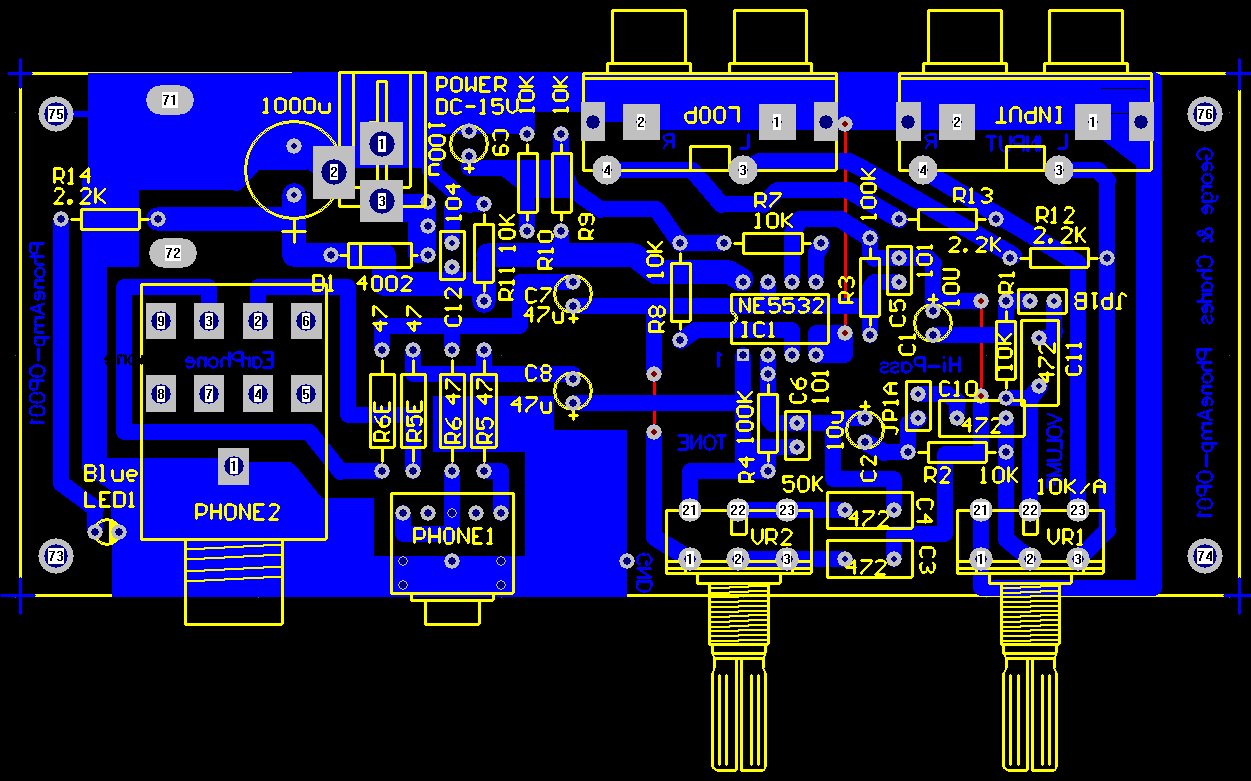

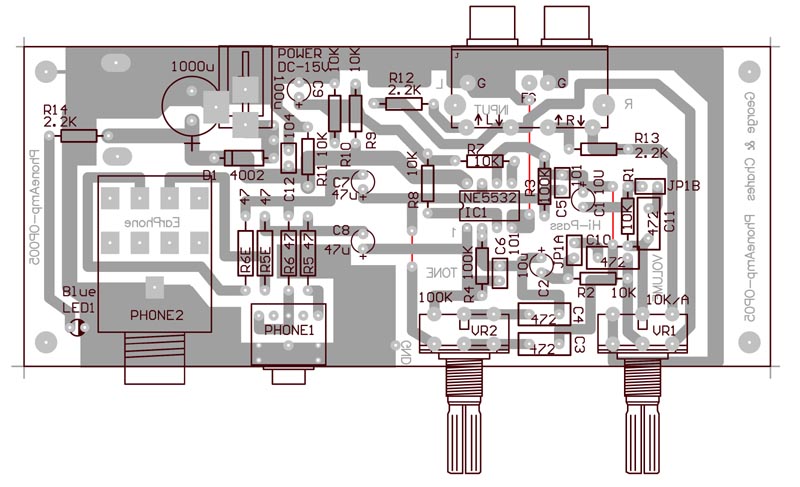

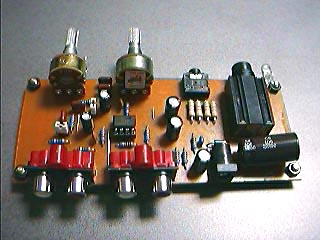

Mạch PCB và hình ảnh thực tế :

(Đính kèm là file mạch in dạng PDF cho các bạn thi công mạch PCB)

Bình Luận
newbie2010 - 16/12/2023 - 02:18:24

những con linh kiện có màu đỏ ấy ạ




newbie2010 - 16/12/2023 - 02:14:17

newbie2010 - 16/12/2023 - 02:13:25

"cho hỏi con linh kiện JP1A JP1B là gì vậy" là các Jum cắm kết nối bạn nhé.



vậy những con này

biendt - 03/11/2023 - 09:35:31

"cho hỏi con linh kiện JP1A JP1B là gì vậy" là các Jum cắm kết nối bạn nhé.


newbie2010 - 02/11/2023 - 07:42:23

 cho hỏi con linh kiện JP1A JP1B là gì vậy
