Mạch nạp từ 6 đến 12V cho acquy oto

Ngày 26/07/2010 12:39:56 / Lượt xem: 4187 / Người đăng: biendt

Mạch nạp từ 6 đến 12V cho acquy oto

1 : Bộ chỉnh lưu

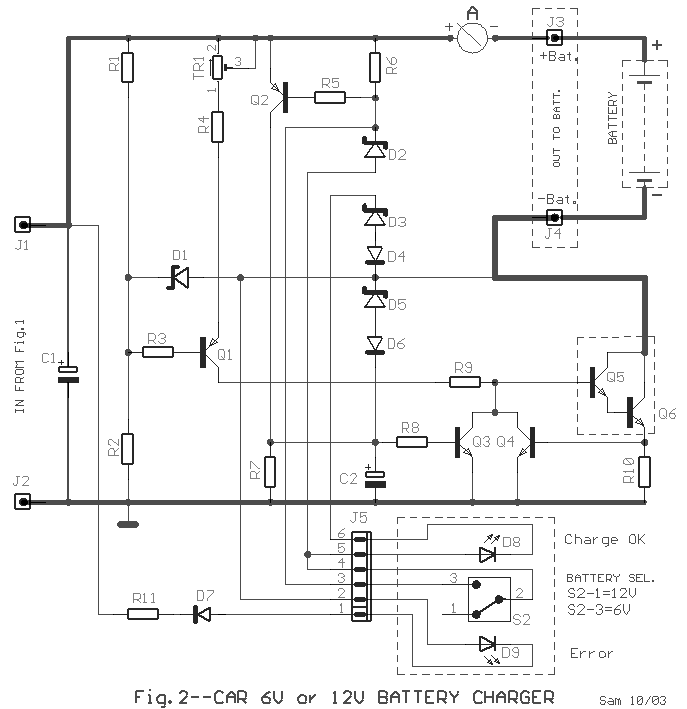

2 : Mạch nạp[separator]



Linh kiện :
R1-11=1K ohm 0.5W 5%   D3=4.7V 0.4W Zener   C1=4700uF 40V
R2=22K ohm 0.5W 5%   D4-6-7=1N4148   C2=1uF 25V
R3-5-8=10K ohm 0.5W 5%   D5=18V 0.4W Zener   T1=230Vac//15V 10A Transf. [See Text]
R4=2.2K ohm 0.5W 5%   D8=LED 5mm Yellow   F1=Fuse 1A Slo Blo [5X20mm]
R6=100 ohm 0.5W 5%   D9=LED 5mm Red   S1=2X2 Switch 10A per contact
R7=100K ohm 0.5W 5%   Q1-2=BC557   S2=1X2 step mini switch
R9=470 ohm 0.5W 5%   Q3-4=BC547   J1...4=Flat Pin Connector
R10=0.08 ohm 10W [2X0.18 ohm parallel] 5W   Q5=BD139   [On Heatsink]   J5=6pin Connector 2.54mm pin step
B1=Bridge Rectifier 25A/40V   Q6=2N3055 [On Heatsink]   A=0-10A Ampere meter
D1-2=6.8V 0.4W Zener   TR1=4.7K Trimmer Pot.   Batt=12V or 6V Battery
