Ứng dụng - Tính toán chọn  Zenner trong mạch điện tử

Ứng dụng - Tính toán chọn  Zenner trong mạch điện tử

Nguồn: Sưu tầm và Biên soạn


     Như chúng ta đã biết thì Zenner là một con diode hoạt động ở chế độ phân cực ngược. Hay chúng ta thường gọi là con ổn áp. Nếu điện áp đặt tại hai đầu Zenner mà lớn hơn giá trị cho phép của Zenner thì ngay lập tức Zenner sẽ thông từ Katot sang Anot lúc đó dòng điện sẽ chạy từ K sang A. Khi giá trị điện áp nhỏ hơn giá trị cho phép của Zenner thì ngay lập tức Zenner sẽ khóa lại.
    Dưới đây là một ứng dụng nói lên công thức tính toán cho Zenner khi chúng ta thiết kế mạch điện tử. Đây như là một máy tính nhỏ rất đơn giản và nhanh, thuận tiện cho chúng ta trong quá trình thiết kế. Giao diện phần tính toán thông số rất đơn giản

Việc ứng dụng công cụ này rất đơn giản mà hữu ích. Trong đây chúng ta cần chú ý những thống số quan trọng sau :
+ Input (Volts) là điện áp đầu vào.
+ Zenner (Volt) là điện áp mà Zenner ổn áp được ví dụ như 3.3V chả hạn ...Đây là giá trị Zenner (V) mà ta muốn ổn đầu ra là bao nhiêu!
+ Load (mA) : Dòng điện qua của tải. Tức là dòng điện qua điện trở R, dòng điện đầu ra! [separator]
+ R (Ohms) là giá trị điện trở tính được cần lắp để ứng với : Input, Load, Zenner trên!
+ R (Watts) là công suất của điện trở tính được cần lắp để ứng với : Input, Load, Zenner trên!
+ Zenner ( Watts) là công suất của Zenner để chịu được dòng I

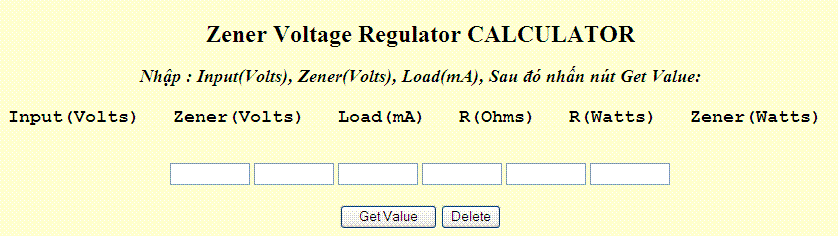

Giao diện tính toán cho Zenner : Zenner Calculator
