Mỗi LED đều có công suất nhất định, có điện áp rơi hoặc điện áp thuận khác nhau . Việc tính toán điện trở cho LED theo nguồn cung cấp là rất cần thiết. Bởi nếu dòng lớn quá cho phép thì LED sẽ hỏng và dòng quá thấp thì LED sáng yếu. Trong bài viết này hướng dẫn mọi người tính toán điện cho cho LED : Mạch đơn, mạch nối tiếp, mạch song song... bằng công cụ tính toán.

Điện áp rơi (Điện áp thuận) trên LED thông thường như sau (Theo nhà sản xuất LED) :
+ 1.9 ~ 2.1V cho LED AIGaInP
+ 3.1 ~ 3.5V cho LED InGaN
+ 1.2V cho LED hồng ngoại
+ Tùy loại LED được sản xuất sẽ có điện áp thuận khác nhau...
Dòng điện qua LED thông thường như sau :
+ 20mA cho LED UFO
+ 30mA cho InGaN
+ 50mA cho AIGaInP
+ Tùy vào công suất của LED sẽ có dòng điện qua khác nhau....
Điện áp cung cấp cho LED phụ thuộc vào nguồn đầu vào. Thông thường là nguồn 6V, 12V hoặc điện áp khác.

Giải thích thuật ngữ

+ Supply Voltage : Điện áp nguồn cung cấp cho LED
+ Voltage Drop Across LED : Điện áp rơi hay điện áp trên LED (Mỗi loại LED có điện áp rơi hoặc điện áp khác nhau, theo nhà sản xuất LED)
+ Desired LED Current : Dòng điện qua LED (Dòng lớn nhất qua LED)
Calculated Limiting Resistor : Điện trở tính toán tối thiểu.
+ Nearest Higher rated 10% resistor : Điện trở tính toán, sai số điện trở 10%
Calculated Resistor Wattage : Công suất điện trở tính toán
+ Safe Pick a resitor with power rating of : Công suất điện trở an toàn khi chạy LED.
How many leds connected : Số LED được mắc trong mạch.
Click To Calculate : Tính toán thông tin điện trở cho LED









LED Resistor Calculator


Single led:
Supply Voltage
VOLTS
Voltage Drop Across LED
VOLTS
Desired LED Current
MILLIAMPS



Calculated Limiting Resistor
OHMS
Nearest higher rated 10% resistor

Calculated Resistor Wattage
WATTS
Safe pick is a resistor with
power rating of
WATTS

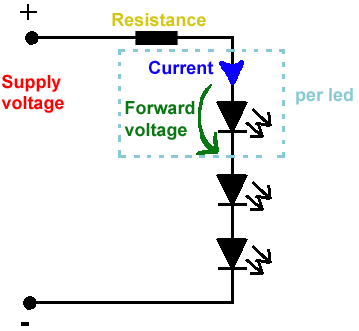

Leds in series:
Supply Voltage
VOLTS
Voltage Drop Across LED
VOLTS
Desired LED Current
MILLIAMPS
How many leds connected




Calculated Limiting Resistor
OHMS
Nearest higher rated 10% resistor

Calculated Resistor Wattage
WATTS
Safe pick is a resistor with
power rating of
WATTS

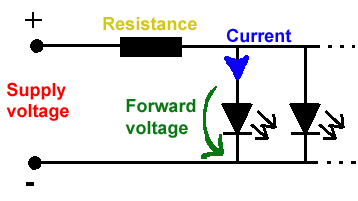

Leds in parallel:
Supply Voltage
VOLTS
Voltage Drop Across LED
VOLTS
Desired LED Current
MILLIAMPS
How many leds connected




Calculated Limiting Resistor
OHMS
Nearest higher rated 10% resistor

Calculated Resistor Wattage
WATTS
Safe pick is a resistor with
power rating of
WATTS
This LED resistance calculator is licensed from metku.net - Bản Quyền thuộc về website : metku.net
(Tham khảo và biên soạn từ trang web : hebeiltd.com.cn)
