Ngày 25/06/2016 12:14:23 / Lượt xem: 4105 / Người đăng: biendt / Tác giả: BBT - TTCSKH
/ Nguồn: npc.com.vn

Tư vấn lựa chọn dây dẫn điện và Biện pháp an toàn khi sử dụng điện trong gia đình

Tư vấn lựa chọn dây dẫn điện trong gia đình

Lựa chọn dây dẫn điện cho gia đình là một việc cần thiết để đảm bảo an toàn trong sử dụng điện cho người và tài sản trong gia đình, tiết kiệm được chi phí cho việc sửa chữa, cải tạo thay thế trong quá trình sử dụng. Sau đây Trung tâm Chăm sóc khách hàng – Tổng Công ty Điện lực miền Bắc, xin được tư vấn và giới thiệu đến quý khách hàng một số thông tin kỹ thuật của các loại ruột dây dẫn bằng đồng có giá trị tương ứng chịu được công suất sử dụng trong gia đình ở nhiệt độ môi trường khoảng 40 độ C có tính đến tổn thất điện áp không quá 5% với chiều dài từ sau Công tơ đến các thiết bị tiêu thụ khoảng 30 mét để quý khách hàng có thể tham khảo lựa chọn khi lắp đặt điện sinh hoạt, chi tiết như sau:

Tiết diện ruột dẫn	Công suất chịu tải	Chiều dài đường dây	Tiết diện ruột dẫn	Công suất chịu tải	Chiều dài đường dây
3 mm²	≤ 5,5 kW	≤ 30 m	10 mm²	≤ 12,1 kW	≤ 45 m
4 mm²	≤ 6,8 kW	≤ 30 m	11 mm²	≤ 12,9 kW	≤ 45 m
5 mm²	≤ 7,8 kW	≤ 35 m	14 mm²	≤ 15,0 kW	≤ 50 m
5.5 mm²	≤ 8,3 kW	≤ 35 m	16 mm²	≤ 16,2 kW	≤ 50 m
6 mm²	≤ 8,7 kW	≤ 35 m	22 mm²	≤ 20,0 kW	≤ 60 m
7 mm²	≤ 9,5 kW	≤ 40 m	25 mm²	≤ 21,2 kW	≤ 60 m
8 mm²	≤ 10,6 kW	≤ 40 m	35 mm²	≤ 26,2 kW	≤ 70 m

Trong biểu này dây dẫn và ruột dẫn được mô tả theo hình ảnh minh họa dưới đây:

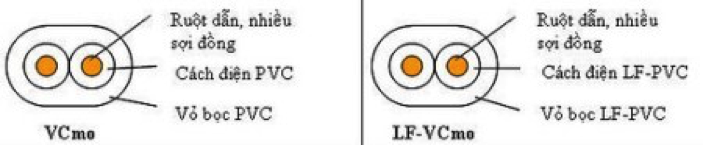

Ngoài loại dây nêu trên đây ở thị trường còn có các loại dây đôi mềm ôvan gồm 2 dây đơn mềm riêng biệt được xoắn lại hoặc đặt song song rồi bọc bên ngoài một lớp vỏ bảo vệ bằng PVC, như hình dưới đây:

Với loại dây này thì khả năng chịu tải được tính toán và thống kê như biểu sau:

Tiết diện ruột dẫn	Công suất chịu tải	Tiết diện ruột dẫn	Công suất chịu tải
0,5 mm²	≤ 0,8 kW	2,5 mm²	≤ 4,0 kW
0,75 mm²	≤ 1,2 kW	3,5 mm²	≤ 5,7 kW
1,0 mm²	≤ 1,7 kW	4 mm²	≤ 6,2 kW
1,25 mm²	≤ 2,1 kW	5,5 mm²	≤ 8,8 kW
1,5 mm²	≤ 2,4 kW	6 mm²	≤ 9,6 kW
2,0 mm²	≤ 3,3 kW	-	-

Trong các biểu nêu trên Công suất chịu tải là công suất tổng cộng của các thiết bị tiêu thụ điện trong gia đình như: Đèn điện, quạt điện, nồi cơm điện, bàn là, tủ lạnh, máy giặt, lò nướng vi sóng, máy điều hòa nhiệt độ, máy bơm nước…trên mỗi thiết bị điện, hầu hết đều ghi trị số công suất, có đơn vị là W (Woat) hoặc kW (Kilô-Woat) vì vây một cách tính toán gần đúng, có thể xem như tổng cộng tất cả các trị số công suất ghi trên các thiết bị là công suất chịu tải và tính bằng 80% tổng công suất. Tuy nhiên trong thực tế thị trường khách hàng cũng cần lưu ý nên chọn dây tốt, không nên chọn dây không có nhãn mác trên bao bì, không có các thông tin cơ bản như nhãn hiệu, tên loại dây, tiết diện, cấu trúc ruột dẫn (số sợi và đường kính mỗi sợi)…Rất mong những thông tin này sẽ giúp ích được cho quý khách hàng sử dụng điện quan tâm giúp cho gia đình luôn an toàn và hiệu quả.

Biện pháp an toàn khi sử dụng điện trong gia đình

Để đảm bảo AN TOÀN KHI SỬ DỤNG ĐIỆN TRONG GIA ĐÌNH , Trung tâm Chăm sóc khách hàng - Tổng Công ty Điện lực miền Bắc khuyến cáo khách hàng CẦN TUÂN THỦ một số biện pháp sau đây:

Thiết kế, lắt đặt hệ thống điện trong nhà nên thuê tư vấn, chuyên viên kỹ thuật thực hiện. Đặt thiết bị bảo vệ (CB hoặc cầu dao điện) phù hợp cho đường dây chính trong nhà, từng gian phòng và từng thiết bị điện công suất lớn. Dùng thiết bị chống dòng rò ELCB (Earth leakage circuit breaker) phù hợp cho mạng điện trong nhà; đặc biệt nên lắp ELCB riêng cho các thiết bị đấu nối thường xuyên vào mạng điện như máy nước nóng….
Sử dụng dây dẫn điện có bọc cách điện chất lượng tốt, có tiết diện phù hợp với dòng điện của các thiết bị sử dụng điện.
Thiết bị, dụng cụ sử dụng điện trong nhà: phải đảm bảo an toàn, phù hợp công suất đường dây cấp điện; phải thường xuyên kiểm tra, bảo dưỡng, vệ sinh; phải sửa chữa hoặc thay mới khi phát hiện hư hỏng (thay dây mới khi phát hiện đường dây cũ, vỏ cách điện bị biến màu hoặc bong tróc).
Ngắt ngay các thiết bị, dụng cụ điện sinh nhiệt (Bàn ủi, bếp điện, thiết bị gia nhiệt bằng điện trở…) ra khỏi nguồn điện khi không còn nhu cầu sử dụng hoặc trường hợp đang sử dụng mà bị mất điện. Tắt bớt các thiết bị điện không cần thiết trước khi ra khỏi nhà hoặc trước khi ngủ.
Sử dụng cáp điện, thiết bị điện ở những bảng quảng cáo ngoài trời đúng chủng loại, đúng tiêu chuẩn; lắp đặt đúng kỹ thuật; phải thường xuyên, kiểm tra, bảo dưỡng, sửa chữa.
Khi xảy ra cháy phải nhanh chóng ngắt nguồn điện (CB, cầu dao điện), báo cho mọi người xung quanh, báo Cảnh sát PCCC; dùng phương tiện chữa cháy tại chỗ dập lửa (Cấm dùng nước dập lửa khi chưa cắt điện; nên sử dụng các bình khí (CO2,N2…), bình bột chữa cháy điện).
Không dùng dây điện trần (không có vỏ cách điện) trong nhà; không sử dụng dây, cáp điện, thiết bị điện không đảm bảo chất lượng.
Không dùng giấy bạc và dây kim loại khác để thay thế dây chảy cầu chì, cầu dao;
Không được treo móc hàng hóa, vật dụng lên đường dây, thiết bị điện; không dùng vật liệu dễ cháy như giấy, vải… để bao che bóng đèn;
Không treo bóng đèn sát vách ngăn, trần làm bằng vật liệu dễ cháy.
Không sử dụng ổ cắm, phích cắm, CB, cầu dao bị nứt, vỡ vỏ nhựa hoặc bị gỉ, sét; không cắm dây dẫn điện trực tiếp (không có phích cắm) vào ổ cắm.
Không dung thiết bị điện sinh nhiệt (bàn ủi, bếp điện, thiết bị gia nhiệt …) khi không có người lớn trông coi; không để trẻ nhỏ, người bị bệnh tâm thần… sử dụng các thiết bị điện, đồ dùng điện trong nhà.
Không để các chất dễ cháy (ga, xăng, dầu, giấy, vải…) gần đường dây và các thiết bị, dụng cụ sử dụng điện điện như: đèn, bàn ủi, bếp điện, ổ cắm điện, bảng điện, chấn lưu đèn huỳnh quang v.v…; không lắp đặt ổ cắm điện trong nhà vệ sinh, nhà tắm
