Công cụ tính toán cho mạch dùng MC34063A
Trong ứng dụng biến đổi DC-DC việc nâng điện áp DC hay hạ xuống thì phải dùng đến kỹ thuật điều xung. Các mạch biến đổi DC-DC ngày được sử dụng nhiều trong các hệ thống cung cấp nguồn cho thiết bị từ công suất nhỏ đến công suất lớn. MC34063A là một trong những IC có chức năng dùng làm biến đổi nguồn DC-DC sử dụng làm các nguồn : Step-down, Step-Up, Inverting...Với tính năng : Tích hợp ổn định, kiểm tra được quá dòng và quá áp,có phản hồi từ đầu ra, điều chỉnh được điện áp đầu ra.Ngoài ra chúng ta có thể ghép nối với van ngoài để nâng cao công suất của mạch. Chi tiết thông số mọi người tham khảo Datasheet của MC34063A

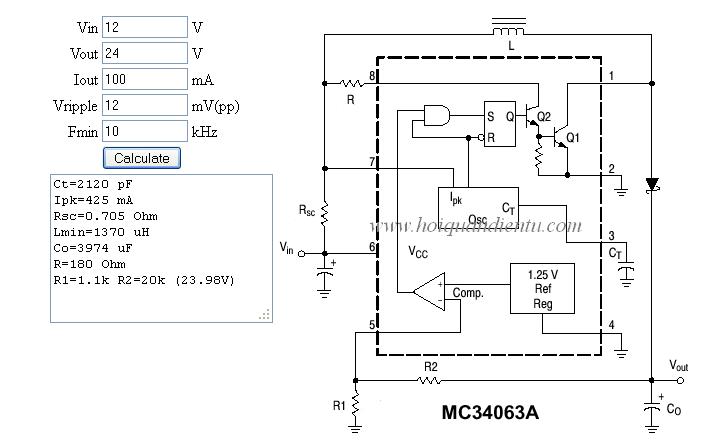

Dưới đây là một cụ tính toán các phần tử cần thiết cho MC34063 như điện trở, cuộn cảm...từ những thông số cần thiết cho bộ mạch nguồn. Sơ đồ nguyên lý của MC34063A theo hình vẽ dưới. Cần thiết phải có các phần từ như hình vẽ dưới. Công cụ này giúp ta tính toán được các phần tử trên sơ đồ mạch một cách chính xác. Chúng ta chỉ cần việc nhập các thông số dưới đây thì ngay lập tức sẽ cho mình các thông còn lại ở bảng.
Chi tiết xem tại link sau : Calc MC34063A
Tính toán giá trị linh kiện cho mạch dùng MC34063A
TÍNH TOÁN THÔNG SỐ CHO MẠCH THIẾT KẾ VỚI MC34063A
http://www.hqdt.vn
Trong ứng dụng biến đổi DC-DC việc nâng điện áp DC hay hạ xuống thì phải dùng đến kỹ thuật điều xung. Các mạch biến đổi DC-DC ngày được sử dụng nhiều trong các hệ thống cung cấp nguồn cho thiết bị từ công suất nhỏ đến công suất lớn. MC34063A là một trong những IC có chức năng dùng làm biến đổi nguồn DC-DC sử dụng làm các nguồn : Step-down, Step-Up, Inverting...Với tính năng : Tích hợp ổn định, kiểm tra được quá dòng và quá áp,có phản hồi từ đầu ra, điều chỉnh được điện áp đầu ra.Ngoài ra chúng ta có thể ghép nối với van ngoài để nâng cao công suất của mạch. Chi tiết thông số mọi người tham khảo Datasheet của MC34063A Dưới đây là một cụ tính toán các phần tử cần thiết cho MC34063 như điện trở, cuộn cảm...từ những thông số cần thiết cho bộ mạch nguồn. Sơ đồ nguyên lý của MC34063A theo hình vẽ dưới. Cần thiết phải có các phần từ như hình vẽ dưới. Công cụ này giúp ta tính toán được các phần tử trên sơ đồ mạch một cách chính xác. Chúng ta chỉ cần việc nhập các thông số dưới đây thì ngay lập tức sẽ cho mình các thông còn lại ở bảng. + Vin là điện áp nguồn cung cấp đầu vào. + Vout là điện áp đầu ra. Điện áp này có thể cao hơn hay thấp hơn đầu vào, Tùy vào nguồn đầu ra yêu cầu. + Iout là dòng điện đầu ra. Dòng lớn nhất của Dalington trong MC34063A là 1.5A. Nếu muốn cao thì mắc thêm van ngoài + Vripple là điện áp gợn sóng + Fmin là tần số dao động nhỏ nhất> Nguồn xung phải cần xung đóng cắt.MC34063A hoạt động được trong giải (100-100k)Hz Do đây là nguồn xung nên các diode phải là diode xung. Diode thường ko làm việc được.
|
