Tụ Điện - Định nghĩa - Cấu tạo -Điện dung

---

* : Định nghĩa : Tụ điện là linh kiện điện tử thụ động được sử dụng rất rộng rãi trong các mạch điện tử, chúng được sử dụng trong các mạch lọc nguồn, lọc nhiễu, mạch truyền tín hiệu xoay chiều, mạch tạo dao động...
* Cấu tạo của tụ điện :Cấu tạo của tụ điện gồm hai bản cực đặt song song, ở giữa có một lớp cách điện gọi là điện môi.
Người ta thường dùng giấy, gốm , mica, giấy tẩm hoá chất làm chất điện môi và tụ điện cũng được phân loại theo tên gọi của các chất điện môi này như Tụ giấy, Tụ gốm, Tụ hoá.

Cấu tạo tụ gốm Cấu tạo tụ hóa
* Hình dáng của tụ điện trong thực tế
Tụ điện trong thực tế có rất nhiều loại hình dáng khác nhau với nhiều loại kích thước từ to đến nhỏ. tùy vào mỗi loại điện dung và điện áp khác nhau nên có nhưng hình dạng khác nhau![separator]

Tụ gốm trong thực tế

Tụ điện trong mạch điện

Tụ điện thực tế.
* : Điện dung - Đơn vị - Kí hiệu của Tụ điện
* Điện dung : Là đại lượng nói lên khả năng tích điện trên hai bản cực của tụ điện, điện dung của tụ điện phụ thuộc vào diện tích bản cực, vật liệu làm chất điện môi và khoảng cách giữ hai bản cực theo công thức

C = ξ . S / d

Trong đó C : là điện dung tụ điện , đơn vị là Fara (F)
ξ : Là hằng số điện môi của lớp cách điện.
d : là chiều dày của lớp cách điện.
S : là diện tích bản cực của tụ điện.
* Đơn vị điện dung của tụ : Đơn vị là Fara (F) , 1Fara là rất lớn do đó trong thực tế thường dùng các đơn vị nhỏ hơn như MicroFara (µF) , NanoFara (nF), PicoFara (pF).
1 Fara = 1000.000µ Fara = 1000.000.000n F = 1000.000.000.000 pF
1 µ Fara = 1000 n Fara
1 n Fara = 1000 p Fara
+ Tụ hoá ( là tụ có hình trụ ) trị số được ghi trực tiếp trên thân . VD : 10 Micro, 100 Micro , 470 micro vv...
+ Tụ giấy và tụ gốm ( hình dẹt ) trị số được ký hiệu trên thân bằng ba số VD : 103J, 223K, 471J vv... Trong đó ba số đầu ký hiệu cho giá trị , chữ J hoặc K ở cuối kà ký hiệu cho sai số .
+ Có một cách ký hiệu khác VD .01J, .22K, nếu ký hiệu như vậy thì lấy đơn vị là Micro : .01J nghĩa là 0,01 Micro = 10 Nano, .022K là 0,022 Micro = 22 Nano

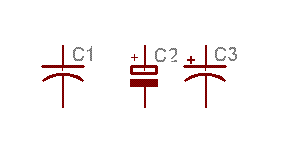

* Ký hiệu : Tụ điện có ký hiệu là C (Capacitor)
Trên các mạch điện tụ điện có kí hiệu rất đơn giản và chúng ta có thể dễ dàng nhận thấy được


Kí hiệu tụ điện và ghép nối trong mạch
