I. Giới thiệu cảm biến điện dung sử dụng IC TTP224

Ngày nay ở một số thiết bị gia dụng, thiết bị điện, điện tử sử dụng nút bấm nằm trên mặt phẳng cứng, ví dụ nút bấm trên một số loại bếp từ, nút bấm trong bảng công tắc điều khiển nhà thông minh, nút back của một số điện thoại…đó là các nút bấm điện dung. Đặc điểm của các loại nút này là chỉ cần chạm, không cần nhấn nút và ta cũng không thể nhấm “lõm” như những nút bấm cơ bình thường vì chúng được vẽ trên mặt nhựa hoặc mặt kính phẳng.
Nút bấm điện dung ra đời với mục đích chính là thay thế nút bấm cơ truyền thống, mang đến sự tinh tế, sự hiện đại cho các thiết bị điện tử. TTP224 là ic giải mã cảm ứng điện dung thông dụng đặc biệt sử dụng trong các thiết bị điều khiển, có khả năng tự động xử lý với 4 cực chạm và đưa ra 4 đầu ra trực tiếp.

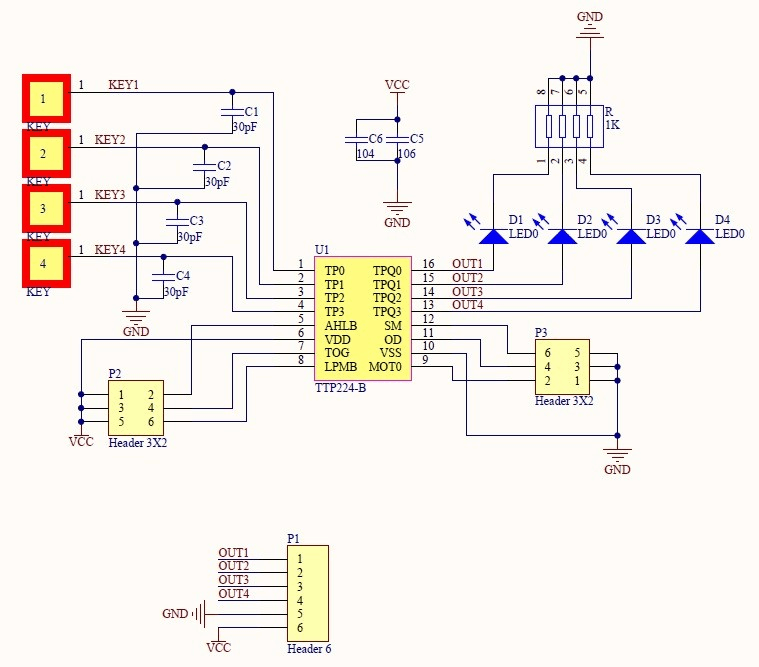

Sơ đồ mạch nguyên lý :

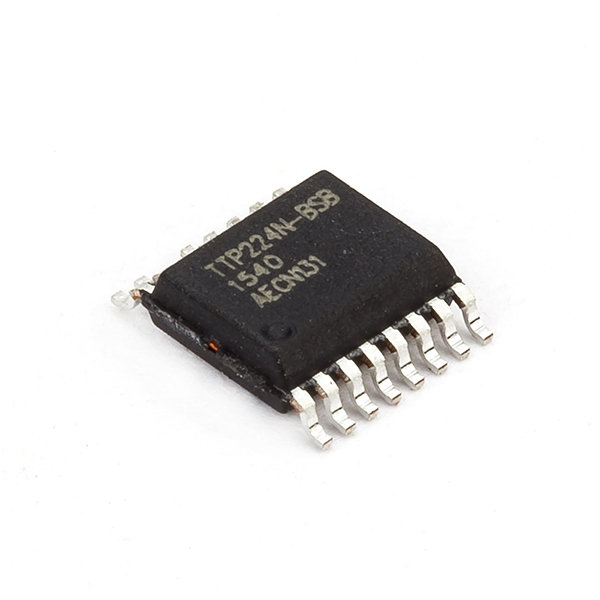

Thông tin chung về IC TTP224-ASD (SSOP20)
– Điện áp sử dụng: 2.5V~5.5V
– Dòng điện tiêu thụ tại VDD = 3V không tải: 2.5uA ở low power mode và 9.0uA ở fast mode
– Thời gian đáp ứng tại VDD = 3V là 100mS ở fast mode và 200mS ở low power mode
– Có thể điều chỉnh độ nhạy cho cảm biến bằng tụ ngoài gắn vào touch pad
– Cung cấp 2 chế độ là fast mode và low power mode được lựa chọn bởi chân LPMB
– Có thể điều chỉnh thời gian chạm tối đa 120s/64s/16s bởi các chân MOT1, MOT0
Điều chỉnh độ nhạy:
Các yếu tố như kích thước của điện cực, điện dung của đường dây kết nối trên PCB có thể ảnh hưởng đến độ nhạy. Độ nhạy của cảm biến phải được điều chỉnh tùy theo ứng dụng cụ thể trên PCB. TTP224-ASD cung cấp một số phương pháp để điều chỉnh độ nhạy cảm biến.
– Kích thước bản cực: Sử dụng một bản cực lớn hơn có thể làm tăng độ nhạy tuy nhiên kích thước bản cực phải ở trong phạm vi hiệu quả cho phép.
– Độ dày của bản cực: Sử dụng một bản cực mỏng có thể làm tăng độ nhạy. Độ dày của bản cực phải thấp hơn giá trị cực đại cho phép.
– Giá trị của tụ Cs: Thêm các tụ Cs (xem schematic) vào để điều chỉnh độ nhạy của cảm biến, Khi không sử dụng tụ nối mass độ nhạy sẽ cao nhất. Điện dung của tụ Cs càng lớn thì độ nhạy càng giảm, giá trị của tụ nên chọn trong khoảng 0pF <= Cs <= 50pF
Lời khuyên: chúng ta không thể thay đổi độ dày bản cực, kích thước bản cực nên chọn là 15x15mm, tụ Cs nên có với giá trị 10pF và thay đổi tùy theo mục đích cụ thể.
Khi để chân TOG, OD, AHLB ở mặc định (để hở) thì cảm biến sẽ ở direct mode và CMOS active high output.

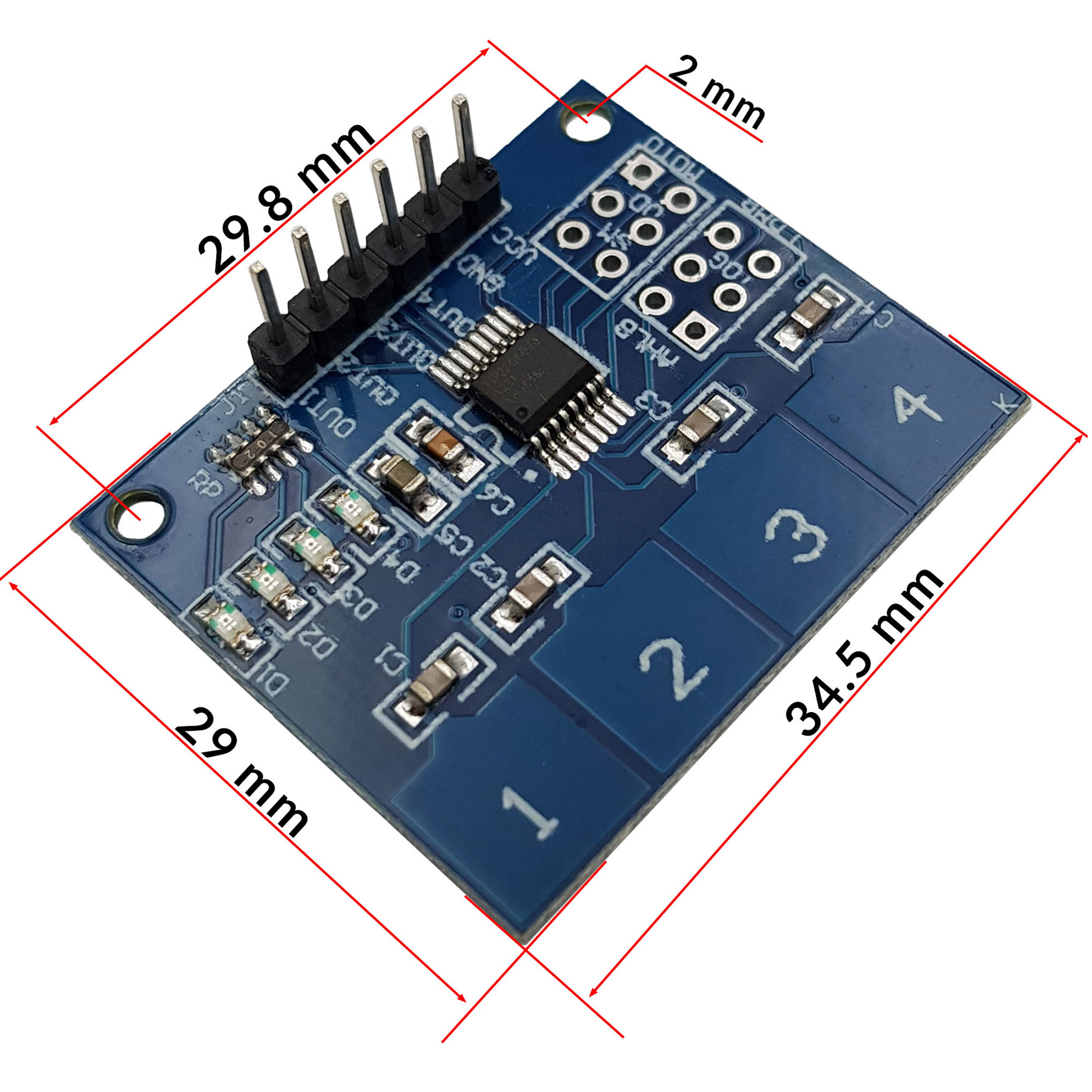

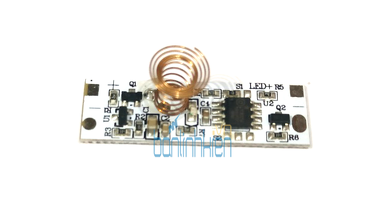

II. Một số mạch ứng dụng và module với TTP224 (sưu tầm)

(Theo nội dung Ngô Văn Trung - www.tapit.vn)
