Tính toán tụ bù trạm biến áp không tải

Khi điện lực đo đếm điện năng phía trung thế, chúng ta phải gắn tụ bù nền cho trạm biến áp khi không tải và non tải để tránh phạt cos phi

Hôm nay có một người bạn gọi điện hỏi thăm rằng có một khách hàng có trạm biến áp 2000KVA, điện lực đặt thiết bị đo đếm phía trung áp nên nếu không bù nền thì sẽ bị phạt cos phi lúc không tải. Người bạn này có bảng tra nhưng không ngồi máy vi tính ngay được nên nhờ mình tra giúp. Còn mình thì lại tìm không ra cái bảng đó. Nhận thấy vấn đề này cũng khá quan trọng và quan trọng hơn là được người bạn động viên nên quyết định viết thành bài cho anh em trong ngành nếu cần đến thì có cái mà tra.

Tại sao lại cần bù nền cho trạm biến áp không tải
Bù nền cho máy biến áp với mục đích chính là tránh phạt cos phi khi công tải và non tải

Chúng ta đều biết là nếu cos phi dưới 0.90 thì điện lực sẽ phạt cos phi. Nhưng có trường hợp cos phía hạ áp luôn cao hơn 0.90 nhưng cuối tháng đôi lúc vẫn nhận được hóa đơn điện năng phản kháng. Tại sao thế nhỉ? Tại vì điện lực gắn công tơ đo đếm phía trung thế. Thế nên lúc không tải hoặc tải nhỏ hơn 4% tải định mức thì các bộ điều khiển tụ bù sẽ không hoạt động. (Đối với Mikro PFRLCD là 3%). Thế nên có tủ bù ứng động, xưởng không sản xuất mà cuối tháng lại phải trả tiền phạt cos phi

Cos phi máy biến áp không tải bằng bao nhiêu?
Chúng ta đều biết khi máy biến áp hoạt động non tải thì cos phi rất thấp (đặc biệt lúc không tải). Ví dụ máy biến áp 2000KVA nói trên của THIBIDI thì tổn hao không tải như sau :

Po = 1500W

Qo = 40,000Var.

Với số liệu trên, ta dễ dàng tính toán được Cos phi = 0.037. Với mức Cos như vậy thì ta có hệ số phạt là 52.54%.

Như vậy trạm nào có thời gian non tải càng nhiều thì khả năng bị phạt càng cao.

Tính toán tụ bù nền cho trạm biến áp
Chúng ta có công thức tính tổn hao không tải của máy biến áp: Qo = Io% x S

Với Io% là dòng điện không tải % được cho bởi nhà sản xuất. Mình xem gần hết máy biến áp THIBIDI thì thấy Io% thường bằng 2. Việc tiếp theo là ta chỉ cần ngồi bấm máy là xong hết

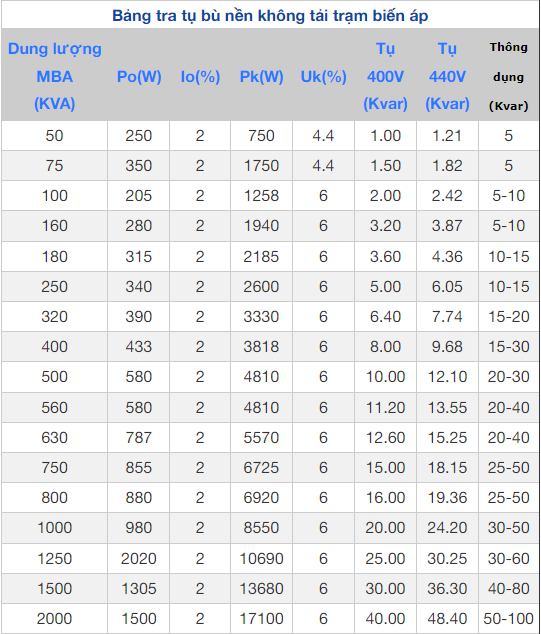

Bảng tra tụ bù nền cho trạm biến áp không tải
Để tiện cho các bạn, mình bấm sẵn các trạm thông dụng, các bạn tra luôn cho khỏe nhé. Sử dụng số liệu máy biến áp THIBIDI để tính toán
