Thực hành đọc trị số của Điện trở
Thực hành đọc trị số điện trở tuỳ theo ký hiệu của các vòng mầu, Tự kiểm tra khả năng đọc trị số của mình, Các giá trị điện trở thông dụng trên thực tế.

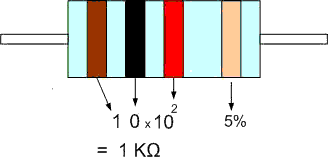

1. Thực hành đọc trị số điện trở.

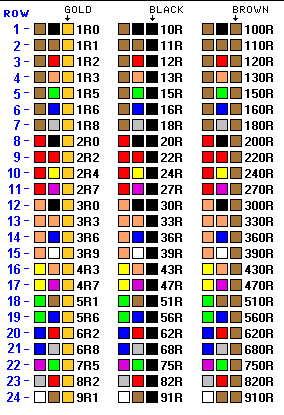

Các điện trở khác nhau ở vòng mầu thứ 3
Khi các điện trở khác nhau ở vòng mầu thứ 3, thì ta thấy vòng mầu bội số này thường thay đổi từ mầu nhũ bạc cho đến mầu xanh lá , tương đương với điện trở < 1 Ω đến hàng MΩ.[separator]
Các điện trở có vòng mầu số 1 và số 2 thay đổi .
Ở hình trên là các giá trị điện trở ta thường gặp trong thực tế, khi vòng mầu số 3 thay đổi thì các giá trị điện trở trên tăng giảm 10 lần.
Còn vòng mầu thứ 4 thường là vòng mầu chỉ sai số của điện trở
2. Các trị số điện trở thông dụng.
Ta không thể kiếm được một điện trở có trị số bất kỳ, các nhà sản xuất chỉ đưa ra khoảng 150 loại trị số điện trở thông dụng , bảng dưới đây là mầu sắc và trị số của các điện trở thông dụng. Nên việc nhìn các màu điện trở ta có thể xác định điện trở đó bao nhiêu ôm!

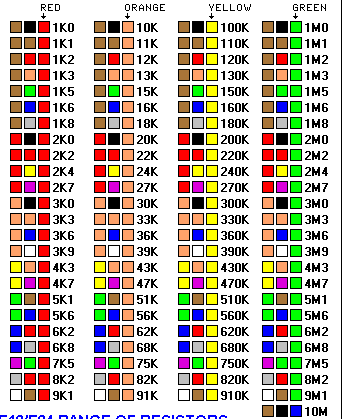

Đây là bảng mã mầu thông dụng

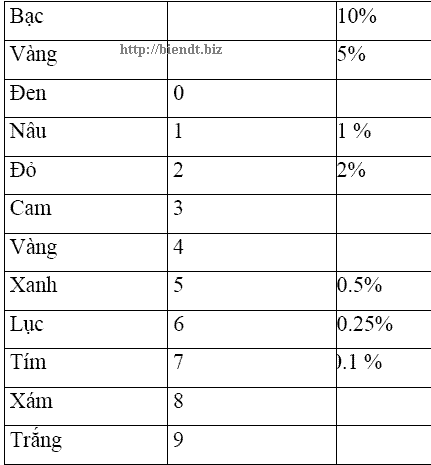

3 : Bảng mã mầu chỉ sai số của điện trở
Bảng chỉ sai số của điện trở!
