Phân loại và kiểm tra Diode

---

1 : Phân loại tụ điện Diode
Tìm hiểu cấu tạo và công dụng của các loại Diode : Diode ổn áp, Diode thu quang, Diode phát quang, Diode biến dung, Diode xung, Diode tách sóng, Diode nắn điện
* : Diode Zener
+ Cấu tạo : Diode Zener có cấu tạo tương tự Diode thường nhưng có hai lớp bán dẫn P - N ghép với nhau, Diode Zener được ứng dụng trong chế độ phân cực ngược, khi phân cực thuận Diode zener như diode thường nhưng khi phân cực ngược Diode zener sẽ gim lại một mức điện áp cố định bằng giá trị ghi trên diode.

Thí nghiệm hoạt động của Zenner[separator]

Ký hiệu và ứng dụng của Diode zener trong mạch.

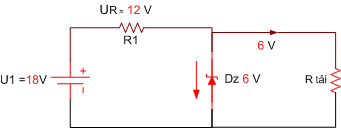

Sơ đồ trên minh hoạ ứng dụng của Dz, nguồn U1 là nguồn có điện áp thay đổi, Dz là diode ổn áp, R1 là trở hạn dòng.
Ta thấy rằng khi nguồn U1 > Dz thì áp trên Dz luôn luôn cố định cho dù nguồn U1 thay đổi.
Khi nguồn U1 thay đổi thì dòng ngược qua Dz thay đổi, dòng ngược qua Dz có giá trị giới hạn khoảng 30mA.
Thông thường người ta sử dụng nguồn U1 > 1,5 => 2 lần Dz và lắp trở hạn dòng R1 sao cho dòng ngược lớn nhất qua Dz < 30mA.

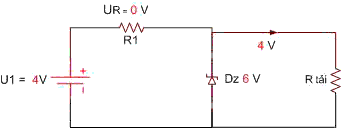

Nếu U1 < Dz thì khi U1 thay đổi áp trên Dz cũng thay đổi
Nếu U1 > Dz thì khi U1 thay đổi => áp trên Dz không đổi.
* Diode thu quang
Diode thu quang hoạt động ở chế độ phân cực nghịch, vỏ diode có một miếng thuỷ tinh để ánh sáng chiếu vào mối P - N , dòng điện ngược qua diode tỷ lệ thuận với cường độ ánh sáng chiếu vào diode.

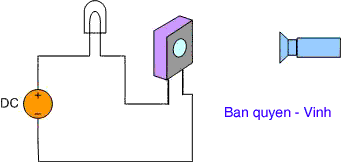

Thí nghiệm vui xem Diode hoạt động thế nào

: Diode phát quang

Diode phát phang là Diode phát ra ánh sáng khi được phân cực thuận, điện áp làm việc của LED khoảng 1,7 => 2,2V dòng qua Led khoảng từ 5mA đến 20mA
Led được sử dụng để làm đèn báo nguồn, đèn nháy trang trí, báo trạng thái có điện . vv...

*. Diode Varicap ( Diode biến dung )
Diode biến dung là Diode có điện dung như tụ điện, và điện dung biến đổi khi ta thay đổi điện áp ngược đặt vào Diode.

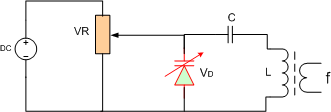

Ứn dụng của Diode biến dung Varicap ( VD )trong mạch cộng hưởng
Ở hình trên khi ta chỉnh triết áp VR, điện áp ngược đặt vào Diode Varicap thay đổi , điện dung của diode thay đổi => làm thay đổi tần số công hưởng của mạch.
Diode biến dung được sử dụng trong các bộ kênh Ti vi mầu, trong các mạch điều chỉnh tần số cộng hưởng bằng điện áp.
*. Diode xung
Trong các bộ nguồn xung thì ở đầu ra của biến áp xung , ta phải dùng Diode xung để chỉnh lưu. diode xung là diode làm việc ở tần số cao khoảng vài chục KHz , diode nắn điện thông thường không thể thay thế vào vị trí diode xung được, nhưng ngựơc lại diode xung có thể thay thế cho vị trí diode thường, diode xung có giá thành cao hơn diode thường nhiều lần.
Về đặc điểm , hình dáng thì Diode xung không có gì khác biệt với Diode thường, tuy nhiên Diode xung thường có vòng dánh dấu đứt nét hoặc đánh dấu bằng hai vòng

*. Diode tách sóng.
Là loại Diode nhỏ vở bằng thuỷ tinh và còn gọi là diode tiếp điểm vì mặt tiếp xúc giữa hai chất bán dẫn P - N tại một điểm để tránh điện dung ký sinh, diode tách sóng thường dùng trong các mạch cao tần dùng để tách sóng tín hiệu.
Diode nắn điện.
Là Diode tiếp mặt dùng để nắn điện trong các bộ chỉnh lưu nguồn AC 50Hz , Diode này thường có 3 loại là 1A, 2A và 5A.


2 : Cách kiểm tra

o kiểm tra Diode
Đặt đồng hồ ở thang x 1Ω , đặt hai que đo vào hai đầu Diode, nếu :
Đo chiều thuận que đen vào Anôt, que đỏ vào Katôt => kim lên, đảo chiều đo kim không lên là => Diode tốt
Nếu đo cả hai chiều kim lên = 0Ω => là Diode bị chập.
Nếu đo thuận chiều mà kim không lên => là Diode bị đứt.
Ở phép đo trên thì Diode D1 tốt , Diode D2 bị chập và D3 bị đứt
Nếu để thang 1KΩ mà đo ngược vào Diode kim vẫn lên một chút là Diode bị dò.
