Phân loại, kiểm tra, ứng dụng của tụ điện

---

1) Phân loại Tụ điện

Tụ điện có nhiều loại như Tụ giấy, Tụ gốm, Tụ mi ca , Tụ hoá nhưng về tính chất thì ta phân tụ là hai loại chính là tụ không phân cực và tụ phân cực
a. Tụ giấy, Tụ gốm, Tụ mica. (Tụ không phân cực )
Các loại tụ này không phân biệt âm dương và thường có điện dung nhỏ từ 0,47 µF trở xuống, các tụ này thường được sử dụng trong các mạch điện có tần số cao hoặc mạch lọc nhiễu

Ngoài ra còn nhiều loại hình dáng khác nhau![separator]

b. Tụ hoá ( Tụ có phân cực )
Tụ hoá là tụ có phân cực âm dương , tụ hoá có trị số lớn hơn và giá trị từ 0,47µF đến khoảng 4.700 µF , tụ hoá thường được sử dụng trong các mạch có tần số thấp hoặc dùng để lọc nguồn, tụ hoá luôn luôn có hình trụ..

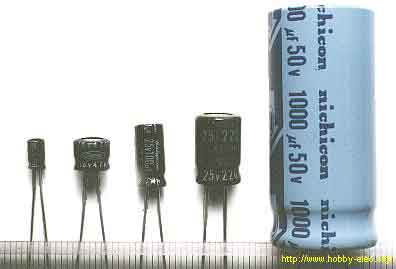

Tụ hoá - Là tụ có phân cực âm dương.
Tụ hóa là tụ phân cực âm dương
c. Tụ xoay .
Tụ xoay là tụ có thể xoay để thay đổi giá trị điện dung, tụ này thường được lắp trong Radio để thay đổi tần số cộng hưởng khi ta dò đài.

Tụ xoay trong thực tế

2) Kiểm tra tụ điện

Phương pháp đo kiểm tra tụ giấy và tụ gốm, Phương pháp kiểm tra tụ hoá.
a. Đo kiểm tra tụ giấy và tụ gốm.
Tụ giấy và tụ gốm thường hỏng ở dạng bị dò rỉ hoặc bị chập, để phát hiện tụ dò rỉ hoặc bị chập ta quan sát hình ảnh

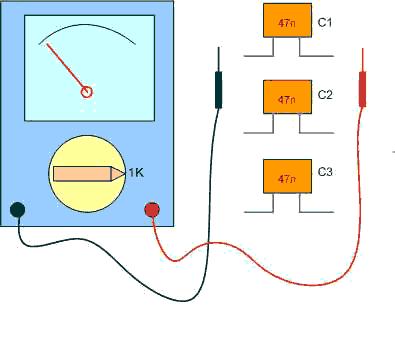

Đo kiểm tra tụ giấy hoặc tụ gốm .
Ở hình ảnh trên là phép đo kiểm tra tụ gốm, có ba tụ C1 , C2 và C3 có điện dung bằng nhau, trong đó C1 là tụ tốt, C2 là tụ bị dò và C3 là tụ bị chập.[separator]
Khi đo tụ C1 ( Tụ tốt ) kim phóng lên 1 chút rồi trở về vị trí cũ. ( Lưu ý các tụ nhỏ quá < 1nF thì kim sẽ không phóng nạp )
Khi đo tụ C2 ( Tụ bị dò ) ta thấy kim lên lưng chừng thang đo và dừng lại không trở về vị trí cũ.
Khi đo tụ C3 ( Tụ bị chập ) ta thấy kim lên = 0 Ω và không trở về.
Lưu ý: Khi đo kiểm tra tụ giấy hoặc tụ gốm ta phải để đồng hồ ở thang x1KΩ hoặc x10KΩ, và phải đảo chiều kim đồng hồ vài lần khi đo.2. Đo kiểm tra tụ hoá
Tụ hoá ít khi bị dò hay bị chập như tụ giấy, nhưng chúng lại hay hỏng ở dạng bị khô ( khô hoá chất bên trong lớp điện môi ) làm điện dung của tụ bị giảm , để kiểm tra tụ hoá , ta thường so sánh độ phóng nạp của tụ với một tụ còn tốt có cùng điện dung, hình ảnh dưới đây minh hoạ

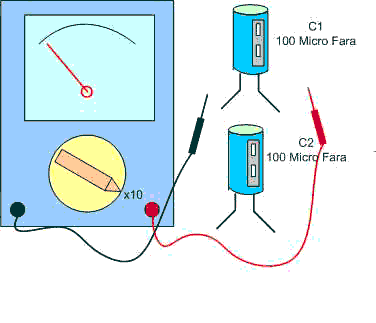

b.Đo kiểm tra tụ hoá
Để kiểm tra tụ hoá C2 có trị số 100µF có bị giảm điện dung hay không, ta dùng tụ C1 còn mới có cùng điện dung và đo so sánh.
Để đồng hồ ở thang từ x1Ω đến x100Ω ( điện dung càng lớn thì để thang càng thấp )
Đo vào hai tụ và so sánh độ phóng nạp , khi đo ta đảo chiều que đo vài lần.
Nếu hai tụ phóng nạp bằng nhau là tụ cần kiểm tra còn tốt, ở trên ta thấy tụ C2 phóng nạp kém hơn do đó tụ C2 ở trên đã bị khô.
Trường hợp kim lên mà không trở về là tụ bị dò.
Chú ý : Nếu kiểm tra tụ điện trực tiếp ở trên mạch , ta cần phải hút rỗng một chân tụ khỏi mạch in, sau đó kiểm tra như trên.
Nói chúng khi ta kiểm tra tụ hóa (sống -chết ) thì rất đơn giản. Ta chỉ việc tích điện cho nó sau đó nó tạo ra 1 điện trở trong lòng lớp điện môi ( hay tạo ra dòng rò)

3) Tụ điện nối tiếp và song song và ứng dụng của tụ điện
a . Tụ điện mắc nối tiếp .
Các tụ điện mắc nối tiếp có điện dung tương đương C tđ được tính bởi công thức : 1 / C tđ = (1 / C1 ) + ( 1 / C2 ) + ( 1 / C3 )
Trường hợp chỉ có 2 tụ mắc nối tiếp thì C tđ = C1.C2 / ( C1 + C2 )
Khi mắc nối tiếp thì điện áp chịu đựng của tụ tương đương bằng tổng điện áp của các tụ cộng lại. U tđ = U1 + U2 + U3
Khi mắc nối tiếp các tụ điện, nếu là các tụ hoá ta cần chú ý chiều của tụ điện, cực âm tụ trước phải nối với cực dương tụ sau:

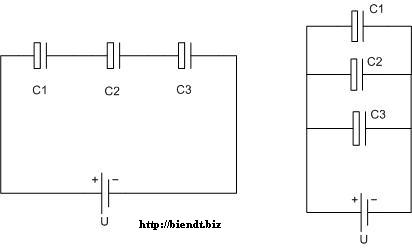

Tụ điện mắc nối tiếp Tụ điện mắc song song
b . Tụ điện mắc song song.[separator]
Các tụ điện mắc song song thì có điện dung tương đương bằng tổng điện dung của các tụ cộng lại . C = C1 + C2 + C3
Điện áp chịu đựng của tụ điện tương tương bằng điện áp của tụ có điện áp thấp nhất.
Nếu là tụ hoá thì các tụ phải được đấu cùng chiều âm dương.
c. Ứng dụng của tụ điện .
Tụ điện được sử dụng rất nhiều trong kỹ thuật điện và điện tử, trong các thiết bị điện tử, tụ điện là một linh kiện không thể thiếu đươc, mỗi mạch điện tụ đều có một công dụng nhất định như truyền dẫn tín hiệu , lọc nhiễu, lọc điện nguồn, tạo dao động ..vv...
- Cho điện áp xoay chiều đi qua và ngăn điện áp một chiều lại, do đó tụ được sử dụng để truyền tín hiệu giữa các tầng khuyếch đại có chênh lệch về điện áp một chiều.
- Loc điện áp xoay chiều sau khi đã được chỉnh lưu ( loại bỏ pha âm ) thành điện áp một chiều bằng phẳng . đó là nguyên lý của các tụ lọc nguồn .
- Với điện AC ( xoay chiều ) thì tụ dẫn điện còn với điện DC( một chiều ) thì tụ lại trở thành tụ lọc tụ giấy và tụ gốm (trị số nhỏ) thường lắp trong các mạch cao tần còn tụ hoá (trị số lớn) thường lắp trong các mạch âm tần hoăc lọc nguồn điện có tần số thấp
Dưới đây là một số những hình ảnh minh hoạ về ứng dụng của tụ điện.

Hình ảnh trên có bản quyền thuộc về tác giả (Vinh)

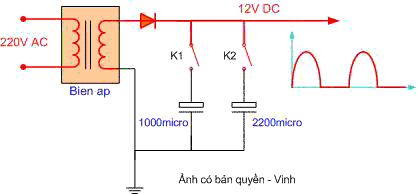

Tụ hoá trong mạch lọc nguồn.
Trong mạch lọc nguồn như hình trên , tụ hoá có tác dụng lọc cho điện áp một chiều sau khi đã chỉnh lưu được bằng phẳng để cung cấp cho tải tiêu thụ, ta thấy nếu không có tụ thì áp DC sau đi ốt là điên áp nhấp nhô, khi có tụ điện áp này được lọc tương đối phẳng, tụ điện càng lớn thì điện áp DC này càng phẳng.
* Tụ điện trong mạch dao động đa hài tạo xung vuông.

Mạch dao động đa hài sử dụng 2 Transistor
Bạn có thể lắp mạch trên với các thông số đã cho trên sơ đồ.
Hai đèn báo sáng sử dụng đèn Led dấu song song với cực CE của hai Transistor, chú ý đấu đúng chiều âm dương.
Ngoài ra tụ nó còn được ứng dụng nhiều trong thực tế.

4 ) Tụ điện với dòng 1 chiều và xoay chiều
a: Tụ điện không cho dòng điện 1 chiều đi qua tụ
+ Với điện áp một chiều thì tụ hoàn toàn cách điện vì áp một chiều có tần số F = 0 Hz mà Dung kháng của tụ lại phụ thuộc vào tần số theo công thức Zc = 1/ ( 2 x 3,14 x F x C ) khi tần số F = 0 Hz thì dung kháng Zc = vô cùng, do đó tụ không dẫn điện một chiều .
b: Tụ điện có cho điện áp xoay chiều đi qua không, và đi qua như thế nào ?
+ Tụ điện cho điện áp xoay chiều đi qua vì điện áp xoay chiều có tần số > 0 do đó dung kháng của tụ < vô cùng, khi đó tụ dẫn điện như một điện trở (nhưng tụ không tiêu thụ công xuất như điện trở ). tần số điện xoay chiều càng cao hoặc điện dung tụ càng lớn thì Zc (dung kháng) càng nhỏ và điện áp đi qua tụ càng dễ dàng.
c :Điện áp xoay chiều lại đi qua được tụ là
+ Thực ra không có điện tử (e ) nào đi qua hai bản tụ cả, tụ dẫn điện xoay chiều là vì tính chất phóng nạp của tụ điện. khi điện áp bên ngoài lớn hơn điện áp giữa hai bản cực thì tụ nạp điện và ngược lai khi điện áp bên ngoài nhỏ hơn thì tụ phóng điện , điện áp xoay chiều liên tục đổi chiều do đó tụ cũng liên tục phóng nạp và trở thành dẫn điện
