Ổn định điện áp dùng IC Serial : 78xx - 79xx

---

Với những mạch điện không đòi hỏi độ ổn định của điện áp quá cao, sử dụng IC ổn áp thường được người thiết kế sử dụng vì mạch điện khá đơn giản. Các loại ổn áp thường được sử dụng là IC 78xx - 79xx, với xx là điện áp cần ổn áp. Ví dụ 7805 ổn áp 5V,7808 ổn áp 8V, 7812 ổn áp 12V hay ổn áp điện áp âm có 7905 ổn áp điện áp -5V, 7912 ổn áp -12V. Việc dùng các loại IC ổn áp 78xx  tương tự nhau hay đối với 79xx cũng tương tự, dưới đây là minh họa cho IC ổn áp 7805
Hôm nay tôi hướng dẫn các bạn qua cách sử dụng qua loại IC ổn áp. mà trong các mạch ta thường hay sử dụng để làm nguồn hệ thống. Đó là loại IC của họ 78 và 79 với các nguồn ổn áp đầu ra khác nhau.
+ Họ 78xx là họ cho ổn định điện áp đầu ra là dương. Còn xx là giá trị điện áp đầu ra nhứ 5V, 6V...
+ Họ 79xx là họ ổn địn điện áp đầu ra là âm. Còn xx là giá trị điện áp đầu ra như : -5V,-6V
Sự kết hợp của hai con này sẽ tạo ra được bộ nguồn đối xứng.
Về mặt nguyên lý nó hoạt động tương đối giống nhau. Bây giờ ta xét từng IC 78, 79!
78xx
78xx là loại dòng IC dùng để ổn định điện áp dương đầu ra với điều kiện đầu vào luôn luôn lớn hơn đầu ra 3V
Tùy loại IC 78 mà nó ổn áp đầu ra là bao nhiều.
ví dụ : 7806 - 7809...

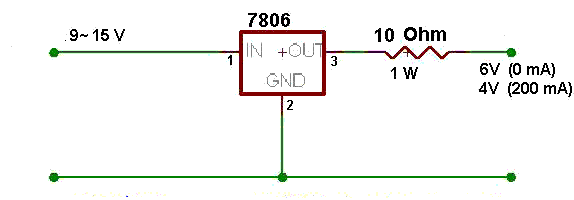

+ 78xx gồm có 3 chân :
1 : Vin - Chân nguồn đầu vào
2 : GND - Chân nối đất
3 : Vo - chân nguồn đầu ra.

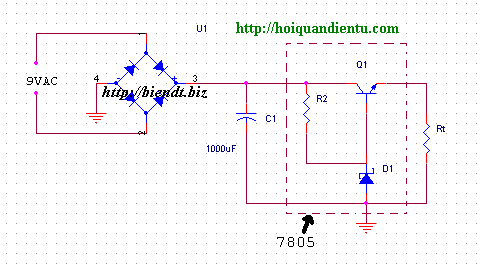

Như chúng ta đã biết :Mạch ổn áp dùng Diode Zener như trên có ưu điểm là đơn giản nhưng nhược điểm là cho dòng điện nhỏ ( ≤ 20mA ) . Để có thể tạo ra một điện áp cố định nhưng cho dòng điện mạnh hơn nhiều lần người ta mắc thêm Transistor để khuyếch đại về dòng như sơ đồ dưới đây

Ở mạch trên điện áp tại điểm 3 có thể thay đổi và còn gợn xoay chiều nhưng điện áp tại điểm Rt không thay đổi và tương đối phẳng.
Nguyên lý ổn áp : Thông qua điện trở R2 và D1 gim cố định điện áp chân Rt của Transistor Q1, giả sử khi điện áp chân E đèn Q1 giảm => khi đó điện áp UBE tăng => dòng qua đèn Q1 tăng => làm điện áp chân E của đèn tăng , và ngược lại ...
Mạch ổn áp trên đơn giản và hiệu quả nên được sử dụng rất rộng dãi và người ta đã sản xuất các loại IC họ LA78.. để thay thế cho mạch ổn áp trên, IC LA78.. có sơ đồ mạch như phần mạch có mầu xanh của sơ đồ trên

Chú ý: điện áp đặt trước IC 78xx phải lớn hơn điện áp cần ổn áp từ 2V đến 3V
* Những dạng seri của 78XX
LA7805 IC ổn áp 5V
LA7806 IC ổn áp 6V
LA7808 IC ổn áp 8V
LA7809 IC ổn áp 9V
LA7812 IC ổn áp 12V
LA7815 IC ổn áp 15V
LA7818 IC ổn áp 18V
LA7824 IC ổn áp 24V
Đây là dòng cho điện áp ra tương ứng với dòng là 1A. Ngoài ra còn các seri khác chịu được dòng
78xx +5V --> +24V. Dòng 1A
78Lxx Chuyển đổi điện áp dương từ +5V --> +24V. Dòng 0.1A
78Mxx Chuyển đổi điện áp dương từ +5V --> +24V. Dòng 0.5A
78Sxx Chuyển đổi điện áp dương từ +5V --> +24V. Dòng 0.2A
* Cách xác định chân:

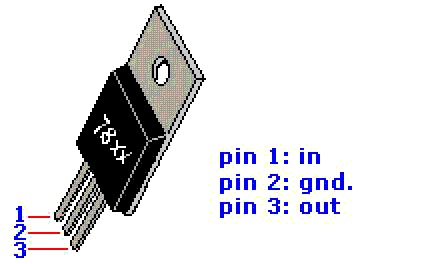

78xx là ic có 3 chân và các seri khác nhau thì nó chung thứ tự chân. Các bạn xem dưới đây!

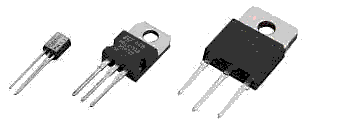

79xx

Cũng như họ 78 thì họ 79 có hoạt động tương tự những điện áp đầu ra là âm (-) trái ngược với họ 78.
cũng có nhiều loại mức ổn áp đầu ra như dòng 78 : 7905, 7906... với dòng chụi là 1A và 0.1A

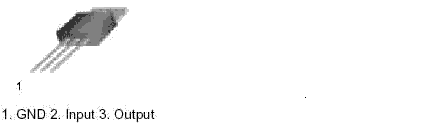

Xác định chân thì nó không giống với 78 nó được theo thứ tự như hình sau đây!

Ứng dụng của 78xx và 79xx vào bộ nguồn

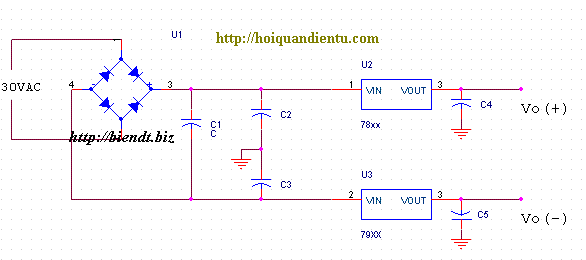

Trong các bộ nguồn thì 78 và 79 được sử dụng rất nhiều trong các mạch nguồn để tạo điện áp đầu ra mong muốn đặc biệt những thiết bị này cần điện áp đầu vào cố định ko thay đổi lên xuống! Đây là mạch nguyên lý của 78 và 79
