Máy biến dòng điện đo lường – Phần 3.1 – Cấp chính xác CT đo lường
Máy biến dòng đo lường
Tiêu chuẩn cấp chính xác (CCX)
Cấp chính xác của một máy biến dòng đo lường theo tiêu chuẩn IEC 60044-1 như sau:
0.1 – 0.2 – 0.2S – 0.5 – 0.5S – 1 – 3 – 5
Giới hạn sai số biên độ và góc pha

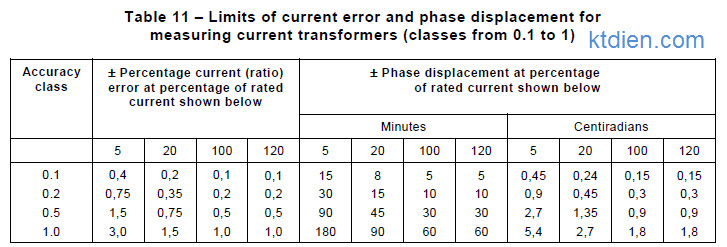

– Với CCX 0.1 – 0.2 – 0.5 – 1, sai số biên độ, góc pha ở tần số định mức không vượt quá giá trị ghi trong bảng sau (IEC 60044-1). Đối với tải phía thứ cấp nằm trong dải từ 25% đến 100% tải định mức.

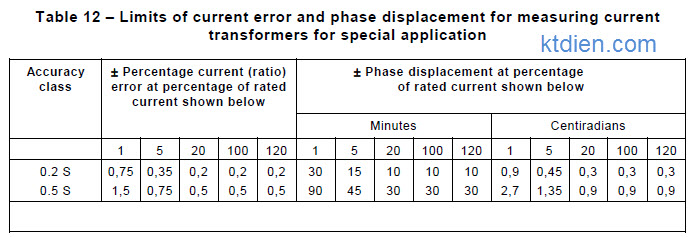

– Với CCX 0.2S và 0.5S, sai số biên độ, góc pha ở tần số định mức không vượt quá giá trị ghi trong bảng sau (IEC 60044-1). Đối với tải phía thứ cấp nằm trong dải từ 25% đến 100% tải định mức.

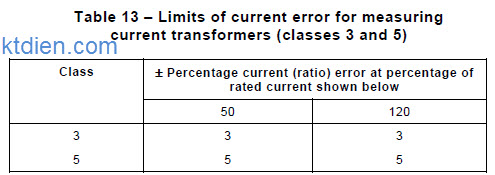

– Với CCX 3 và 5, sai số biên độ ở tần số định mức không vượt quá giá trị ghi trong bảng sau (IEC 60044-1). Đối với tải phía thứ cấp nằm trong dải từ 50% đến 100% tải định mức.

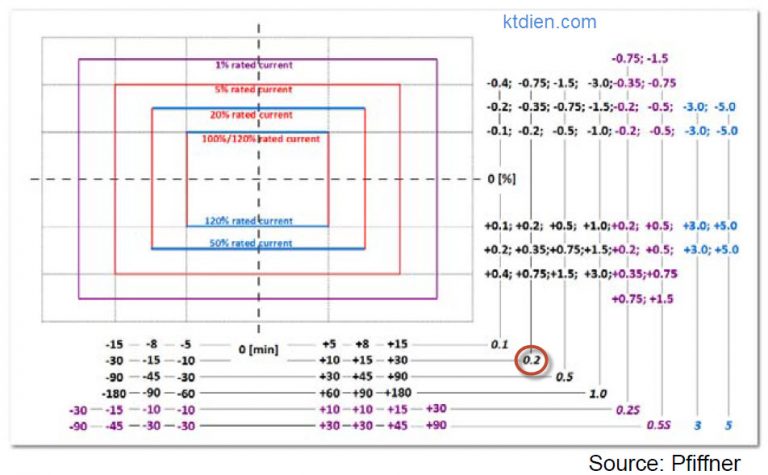

Để dễ quan sát, CCX của CT đo lường theo tiêu chuẩn IEC có thể biểu diễn như sau:
Trong đó:
+ Các ô vuông thể hiện giá trị tải khác nhau (% tải định mức)
+ Trục hoành thể hiện sai số góc pha
+ Trục tung thể hiện sai số biên độ
Ví dụ: Cấp chính xác 0.2, ở 5% tải định mức, dóng song song với trục tung ta thấy ghi ±0.75 (nghĩa là sai số biên độ nhỏ hơn 0.75% so với định mức), dóng song song với trục hoành ta thấy ghi ±30 (nghĩa là sai số góc pha tính theo đơn vị phút nhỏ hơn 30% so với định mức)
