Máy biến dòng điện đo lường – Phần 2 – Nguyên lý

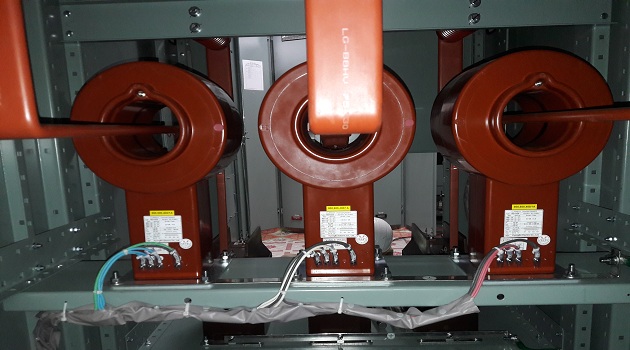

Nguyên lý của máy biến dòng điện (CT)

Mô hình một CT bao gồm các thành phần (xem hình 1):

– Nguồn điện (nguồn lưới đặt ở phía sơ cấp)

– Cuôn dây sơ cấp (N1), rất ít chỉ khoảng 1 vài vòng dây

– Cuộn dây thứ cấp (N2), có hàng trăm vòng dây

– Mạch từ: Môi trường cho từ thông móc vòng sang phía thứ cấp

– Tải: Đồng hồ, rơle, bộ chỉ thị sự cố…

Mô hình này có thể được mô phỏng dưới dạng sơ đồ tương đương (dạng toán học) như sau:

Sơ đồ tương đương trên bao gồm 03 phần:

– Phần tỷ số biến là tỷ số biến đổi dòng điện sơ cấp sang dòng điện thứ cấp (N_p, I_p – số vòng dây, dòng điện phía sơ cấp_primary, N_s, I_s­ – số vòng dây, dòng điện phía thứ cấp_secondary)

Tại sao có công thức (1) mọi người chứng minh dựa vào định luật bảo toàn từ thông (Φ_p= Φ_s)

Và hai thành phần tổn hao gồm: Tổn hao trong mạch từ và tổn hao trong cuộn dây

– Tổn hao trong mạch từ: Đại diện bởi tổn hao do hiện tượng từ trễ (X_H­) và tổn hao do dòng điện xoáy hay còn gọi là tổn hao dòng điện fuco (R_eddy). Tổn hao này ảnh hưởng đến dòng điện từ hóa làm thay đổi tỷ số biến. Dòng điện từ hóa càng cao thì sai số tỷ số biến càng lớn.

– Tổn hao trong cuộn dây: Đại diện bởi điện trở cuộn dây phía sơ cấp và thứ cấp (R_CT), thông thường điện trở phía sơ cấp rất nhỏ so với thứ cấp nên có thể xem R_CT ~ R_s

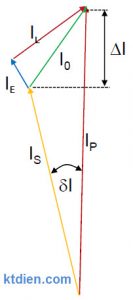

Để dễ hình dung mối quan hệ giữa các đại lương, ta chuyển

các đại lượng trong sơ đồ tương đương sang sơ đồ vecto (hình 3).

Trong đó, dòng không tải I_o (tổng vecto của dòng điện xoáy và

dòng điện do hiện tượng từ trễ gây ra) đặc trưng cho sai số của

CT bao gồm cả sai số biên độ (∆I) và sai số góc pha (δI)

(Link tham khảo : https://ktdien.com/may-bien-ap-luong-may-bien-dong-dien-phan-2/)
