[Máy biến áp đo lường] Tổng quan máy biến áp đo lường

Máy biến áp đo lường bao gồm máy biến dòng điện và máy biến điện áp.

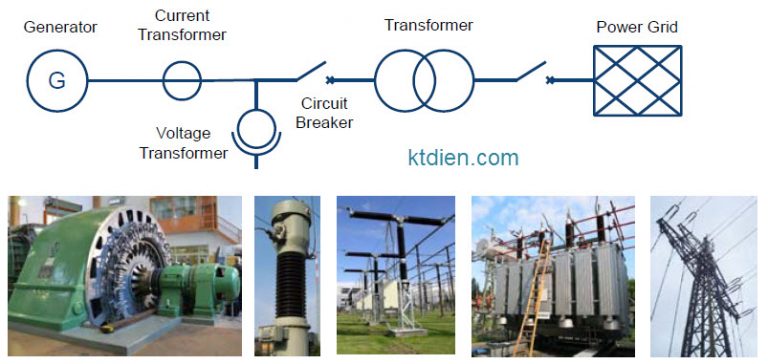

Sơ đồ một hệ thống điện đơn giản và các thiết bị điện chính như sau:

Nguyên lý cơ bản của máy biến áp đo lường:

Cấu tạo chung của máy biến áp đo lường bao gồm: Mạch từ, cuộn dây sơ cấp và cuộn dây thứ cấp.

Trong đó:

– Đối với máy biến dòng điện: Làm việc ở chế độ ngắn mạch, số vòng dây sơ cấp nhỏ hơn rất nhiều so với số vòng dây thứ cấp (n1<n2)

– Đối với máy biến điện áp: Làm việc ở chế độ hở mạch, số vòng dây sơ cấp lớn hơn rất nhiều so với số vòng dây thứ cấp (n1>n2)

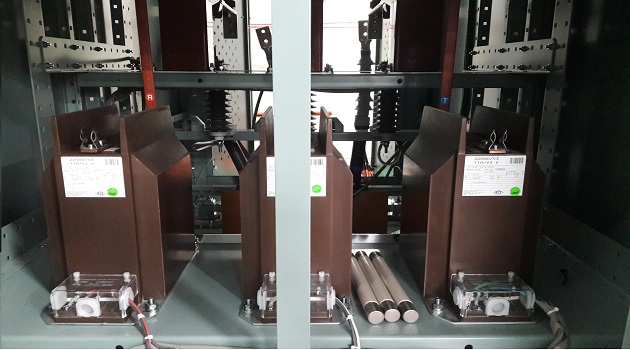

Máy biến điện áp

– Hầu hết là máy biến điện áp một pha

– Điện áp tiêu chuẩn phía thứ cấp: 100/3 (V) hoặc 100/√3 (V)

– Có thể chia máy biến điện áp theo cấu tạo:

+ Máy biến điện áp kiểu cảm ứng (Inductive Voltage Transformer_IVT): Thường sử dụng cho các cấp điện áp trung thế

+ Máy biến điện áp kiểu tụ (Capacitive Voltage Transformer_CVT): Thường sử dụng cho các cấp điện áp cao thế

Hoặc theo cách điện:

+ Cách điện giấy – dầu (Oil-Paper)

+ Cách điện Epoxy

+ Cách điện khí hoặc hỗn hợp khí (Gas- or Gas-Mixture)

Máy biến dòng điện

– Dòng điện tiêu chuẩn phía thứ cấp: 1A hoặc 5A

– Có nhiều cách phân loại máy biến dòng điện, về cơ bản có các kiểu sau:

+ Máy biến dòng dạng dây quấn (dạng xuyến)

+ Máy biến dòng dạng vòng (giống máy biến dòng chân sứ)

+ Máy biến dòng dạng khối (ứng dụng cho dây cáp, thanh cái)
