LM2576 - IC nguồn

---

LM2576 là một IC nguồn tích hợp của mạch nguồn xung theo nguyên lý nguồn Buck. Với dòng điện định mức đầu ra tải là 3A và có các đầu điện áp đầu ra cố định 3.3V, 5V, 12V, 15V và điện áp biến đổi tùy từng loại Serial của LM2576. Đây là loại IC nguồn cung cấp điện áp đầu ra ổn định, hoạt động ổn định với đầu tản nhiệt tốt giúp IC hoạt động tốt trong nhiệt độ cho phép.

* Một số tính năng chính của LM2576
+ Điện áp đầu ra của các Serial là 3.3V, 5V, 12V, 15V và điện áp điều chỉnh
+ Điện áp điều chỉnh được từ 1.25V đến 37V. Với điện áp đầu vào là lớn nhất
+ Dòng đầu ra định mức là 3A
+ Điện áp đầu vào định mức là 40V có thể lớn 60V tùy từng dòng Serial
+ Chỉ giao tiếp với 5 chân đầu vào ra
+ Tần số đóng cắt chuẩn 52Khz[separator]
+ Hiệu suất cao
+ Bảo vệ quá dòng và quá nhiệt

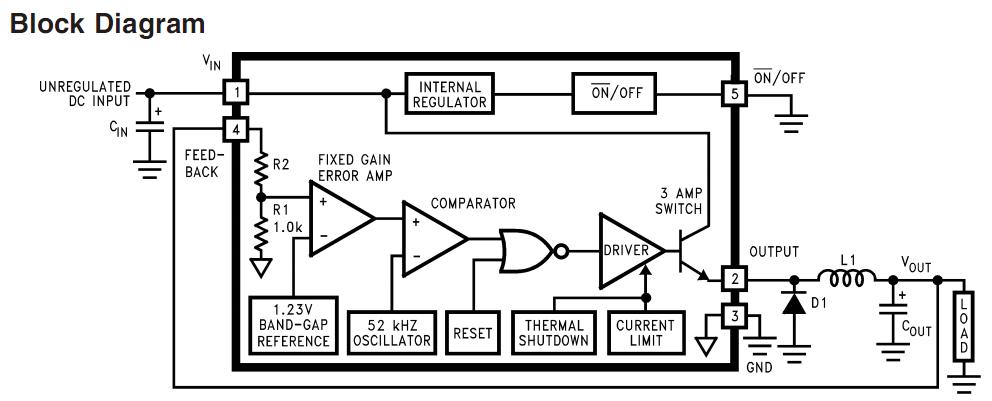

* Sơ đồ cấu tạo của LM2576

Ở trên là sơ đồ cấu tạo bên trong của LM2576. Nguyên tắc dựa theo nguồn xung (Nguồn Buck). Điện áp đầu ra được điều chỉnh liên tục để đảm bảo cho điện áp đầu ra luôn giữa ở một giá trị cố định. Trong sơ đồ cấu tạo thì LM2576 gồm khối : So sánh, tạo dao động, công suất, quá dòng...
+ Chân 1 (Vin) : Chân nguồn đầu vào
+ Chân 2 (Vout) : Chân điện áp đầu ra. Tùy thuộc dòng LM2576 mà chân này có điện áp ra ổn định khác nhau.
+ Chân 3 (GND) : Chân nguồn chung
+ Chân 4 (Feedback) : Chân đưa tín hiệu phản hồi từ đầu ra về đầu vào. Đưa vào bộ so sánh để điều chỉnh ổn định điện áp
+ Chân 5 (On/Off) : Chân đóng mở. Thường để GND
* Thông số chính của LM2576
+ Điện áp đầu vào :
                             + LM2576 : 45V
                             + LM2576HV : 60V
+ Dòng điện đầu ra : 3A
+ Giải nhiệt độ hoạt động là : −65˚C to +150˚C
+ Điện áp ổn định đầu ra :
                          + LM2576HVS-3.3  : 3.3V
                          + LM2576HVS-5.0  : 5V
                          + LM2576HVS-12   : 12V
                          + LM2576HVS-15   : 15V
                          + LM2576HVS-ADJ : ADJ (1.25V ~ 37V)
* Một số sơ đồ ứng dụng

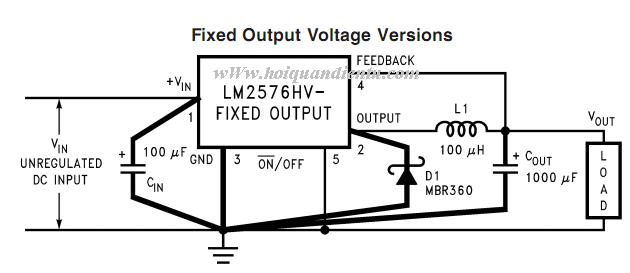

+ Sơ đồ không để điều chỉnh điện áp mà chỉ ổn định điện áp như 3.3V, 5V, 12V, 15V dùng cho các dòng Serial LM2576 như LM2576HVS-3.3, LM2576HVS-5.0, LM2576HVS-12, LM2576HVS-15. Sơ đồ nguyên lý theo nhà sản xuất đưa ra như sau :

CIN — 100 µF, 75V, Aluminum Electrolytic
COUT — 1000 µF, 25V, Aluminum Electrolytic
D1 — Schottky, MBR360
L1 — 100 µH, Pulse Eng. PE-92108
R1 — 2k, 0.1%
R2 — 6.12k, 0.1%
Mạch cần phải được lắp chính xác và tản nhiệt tốt cho LM2576.

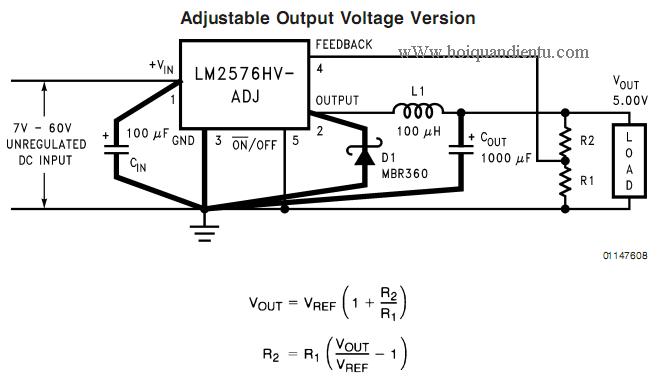

+ Sơ đồ điều chỉnh điện áp từ 1.25V đến 37V dùng cho serial LM2576HVS-ADJ. Sơ đồ nguyên lý như sau:

Điện áp đầu ra phụ thuộc vào điện trở R1, R2. Công thức được tính như trên. Cần tản nhiệt tốt cho LM2576.
