Khái niệm, cấu tạo, hoạt động và phân cực của Diode

---

1 :  Khái niệm
Điốt bán dẫn là các linh kiện điện tử thụ động và phi tuyến, cho phép dòng điện đi qua nó theo một chiều mà không theo chiều ngược lại, sử dụng các tính chất của các chất bán dẫn
2 : Tiếp giáp P - N và Cấu tạo của Diode bán dẫn.
Khi đã có được hai chất bán dẫn là P và N , nếu ghép hai chất bán dẫn theo một tiếp giáp P - N ta được một Diode, tiếp giáp P -N có đặc điểm : Tại bề mặt tiếp xúc, các điện tử dư thừa trong bán dẫn N khuyếch tán sang vùng bán dẫn P để lấp vào các lỗ trống => tạo thành một lớp Ion trung hoà về điện => lớp Ion này tạo thành miền cách điện giữa hai chất bán dẫn.

[separator]
Mối tiếp xúc P - N => Cấu tạo của Diode .
* Ở hình trên là mối tiếp xúc P - N và cũng chính là cấu tạo của Diode bán dẫn.

Ký hiệu và hình dáng của Diode bán dẫn.

3 : Hoạt động
Khối bán dẫn loại P chứa nhiều lỗ trống tự do mang điện tích dương nên khi ghép với khối bán dẫn N (chứa các điện tử tự do) thì các lỗ trống này có xu hướng chuyễn động khuếch tán sang khối N. Cùng lúc khối P lại nhận thêm các điện tử (điện tích âm) từ khối N chuyển sang. Kết quả là khối P tích điện âm (thiếu hụt lỗ trống và dư thừa điện tử) trong khi khối N tích điện dương (thiếu hụt điện tử và dư thừa lỗ trống).
Ở biên giới hai bên mặt tiếp giáp, một số điện tử bị lỗ trống thu hút và khi chúng tiến lại gần nhau, chúng có xu hướng kết hợp với nhau tạo thành các nguyên tử trung hòa. Quá trình này có thể giải phóng năng lượng dưới dạng ánh sáng (hay các bức xạ điện từ có bước sóng gần đó).Điện áp tiếp xúc hình thành.
Sự tích điện âm bên khối P và dương bên khối N hình thành một điện áp gọi là điện áp tiếp xúc (UTX). Điện trường sinh ra bởi điện áp có hướng từ khối n đến khối p nên cản trở chuyển động khuếch tán và như vậy sau một thời gian kể từ lúc ghép 2 khối bán dẫn với nhau thì quá trình chuyển động khuếch tán chấm dứt và tồn tại điện áp tiếp xúc. Lúc này ta nói tiếp xúc P-N ở trạng thái cân bằng. Điện áp tiếp xúc ở trạng thái cân bằng khoảng 0.6V đối với điốt làm bằng bán dẫn Si và khoảng 0.3V đối với điốt làm bằng bán dẫn Ge.Điệp áp ngoài ngược chiều điện áp tiếp xúc tạo ra dòng điện.
Hai bên mặt tiếp giáp là vùng các điện tử và lỗ trống dễ gặp nhau nhất nên quá trình tái hợp thường xảy ra ở vùng này hình thành các nguyên tử trung hòa. Vì vậy vùng biên giới ở hai bên mặt tiếp giáp rất hiếm các hạt dẫn điện tự do nên được gọi là vùng nghèo. Vùng này không dẫn điện tốt, trừ phi điện áp tiếp xúc được cân bằng bởi điện áp bên ngoài. Đây là cốt lõi hoạt động của điốt.Điệp áp ngoài cùng chiều điện áp tiếp xúc ngăn dòng điện.[separator]
Nếu đặt điện áp bên ngoài ngược với điện áp tiếp xúc, sự khuyếch tán của các điện tử và lỗ trống không bị ngăn trở bởi điện áp tiếp xúc nữa và vùng tiếp giáp dẫn điện tốt. Nếu đặt điện áp bên ngoài cùng chiều với điện áp tiếp xúc, sự khuyếch tán của các điện tử và lỗ trống càng bị ngăn lại và vùng nghèo càng trở nên nghèo hạt dẫn điện tự do. Nói cách khác điốt chỉ cho phép dòng điện qua nó khi đặt điện áp theo một hướng nhất định.
4 : Phân cực cho Diode
* Phân cực thuận:
Khi ta cấp điện áp dương (+) vào Anôt ( vùng bán dẫn P ) và điện áp âm (-) vào Katôt ( vùng bán dẫn N ) , khi đó dưới tác dụng tương tác của điện áp, miền cách điện thu hẹp lại, khi điện áp chênh lệch giữ hai cực đạt 0,6V ( với Diode loại Si ) hoặc 0,2V ( với Diode loại Ge ) thì diện tích miền cách điện giảm bằng không => Diode bắt đầu dẫn điện. Nếu tiếp tục tăng điện áp nguồn thì dòng qua Diode tăng nhanh nhưng chênh lệch điện áp giữa hai cực của Diode không tăng (vẫn giữ ở mức 0,6V )

Diode (Si) phân cực thuận - Khi Dode dẫn
điện áp thuận đựơc gim ở mức 0,6V

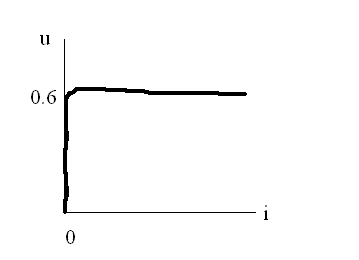

Đường đặc tính của nó là đồ thị UI với u là trục tung và i là trục hoành. Giá trị điện áp đạt đến 0.6V thì bão hòa

Khi Diode (loại Si) được phân cực thuận, nếu điện áp phân cực thuận < 0,6V thì chưa có dòng đi qua Diode, Nếu áp phân cực thuận đạt = 0,6V thì có dòng đi qua Diode sau đó dòng điện qua Diode tăng nhanh nhưng sụt áp thuận vẫn giữ ở giá trị 0,6V .
* Phân cực ngược
Khi phân cực ngược cho Diode tức là cấp nguồn (+) vào Katôt (bán dẫn N), nguồn (-) vào Anôt (bán dẫn P), dưới sự tương tác của điện áp ngược, miền cách điện càng rộng ra và ngăn cản dòng điện đi qua mối tiếp giáp, Diode có thể chiu được điện áp ngược rất lớn khoảng 1000V thì diode mới bị đánh thủng.

Diode chỉ bị cháy khi áp phân cực ngựơc tăng > = 1000V
