Dụng cụ để thiết kế, thực tập điện tử

---

1) Mỏ hàn điện
Dùng điện trở đốt nóng, không dùng mỏ hàn đốt nóng theo nguyên lý ngắn mạch thứ cấp biến áp (nhằm tránh các ảnh hưởng của từ trường lên linh kiện khi hàn, nhất là đối với các IC CMOS). Công suất thông thường của mỏ hàn khoảng 40W hoặc lớn hơn; nếu dùng mỏ hàn có công suất lớn hơn 40W có thể gặp phải các trở ngại như sau:
- Nhiệt lượng quá lớn phát ra từ mỏ hàn khi tiếp xúc vào linh kiện có thể gây hư hỏng linh kiện.
- Nhiệt lượng phát ra nhiều lại dễ gây ra tình trạng oxyt hóa bề mặt các dây dẫn bằng đồng ngay lúc hàn, mối hàn lúc đó lại khó hàn hơn. Khi đó, nếu dùng nhựa thông để tẩy nhẹ các lớp oxyt tại mối hàn thì có thể làm nhựa thông cháy và bám thành lớp đen tại mối hàn, làm giảm độ bóng cho mối hàn, tính chất mỹ thuật của mối hàn bị giảm sút.
Theo tôi các pác nên dùng mỏ hàn như của tôi. Dùng mỏ hàn 40W nó không hay bị hỏng lớp đồng trên bo mạch. Nếu mà boad tốt thì không sao nhưng mà boad đểu thì bị hỏng.

[separator]
Mỏ hàn chỉ để tiếp xúc nơi cần hàn, truyền nhiệt sao cho nhanh để nhiệt độ nơi
hàn và đầu mỏ hàn bằng nhau.
2 ) Chì hàn và nhựa thông
Chì hàn dùng trong quá trình lắp ráp các mạch điện tử là loại chì hàn dễ nóng
chảy loại này thường có khoảng 40%-60% thiếc, nhiệt độ nóng chảy
khoảng 60°C đến 80°C). Loại chì hàn thường gặp trên thị trường Việt Nam ở dạng sợi
ruột đặc (cuộn trong lõi hình trụ), đường kính sợi chì hàn khoảng 1mm. Sợi chì hàn
này đã được bọc một lớp nhựa thông ở mặt ngoài Lớp nhựa thông bọc sợi chì dùng làm chất tẩy ngay trong quá trình nóng chảy chì tại điểm cần hàn.
Nhựa thông có công dụng là làm sạch mối hàn để cho khi hàn được bám chặt và là chất bảo vệ cho mạch không bị oxy hóa sau khi đã hàn xong. Ngoài ra nhựa thông còn có thể pha được với dầu để tạo thành dung dịch bôi lên mạch sau khi đã hàn xong. Đây cũng là một phương pháp bảo vệ mạch hữu hiệu

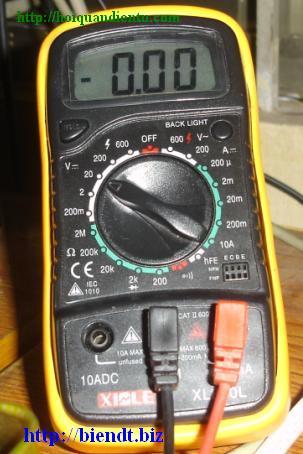

3) Đồng hộ vạn năng.
Đồng hồ vạn năng dùng để đo các thông số như /:Điện áp AC/DC, dòng DC, điện trở... và kiểm tra các dây dẫ đã được nối với nhau hay chưa. Đồng hồ vạn năng có 2 loại: Một loại là hiện thì bằng kim (Loại này mới đầu thì hơi khó xem kết quả đo), Loại đồng hồ hiện thị số (Cái này bây giờ thì phổ biến vì đễ dùng) Theo tôi dùng thì cái đồng hồ kIm vẫn cho kết quả chính xác hơn.

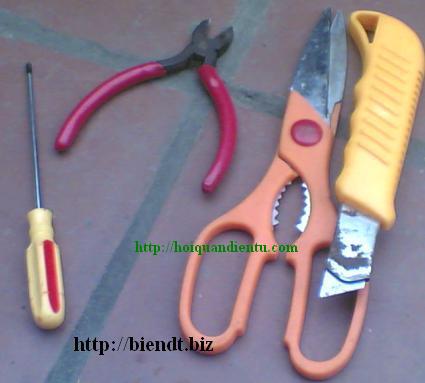

3) Dụng cụ cắt gọt
Kìm cắt dùng cắt sát các chân linh kiện trong quá trình hàn lắp ráp, cắt các đoạn
dây dẫn khi hàn nối.
Kéo là dùng để cắt các đoạn dây dẫn và những việc khác
Trên là hai dụng cụ phục vụ cho quá trình thực tập ngoài ra nó còn các dụng cụ khác như là tuvit, giấy dáp...

4) Bộ nguồn một chiều

5) Máy hiện sóng

6) Máy phát xung
