Đặc tính Vol-Amp - Tính chất - ứng dụng Diode

---

1 : Tính chất
Điốt chỉ dẫn điện theo một chiều từ a-nốt sang ca-tốt. Theo nguyên lý dòng điện chảy từ nơi có điện thế cao đến nơi có điện thế thấp, muốn có dòng điện qua điốt theo chiều từ nơi có điện thế cao đến nơi có điện thế thấp, cần phải đặt ở a-nốt một điện thế cao hơn ở ca-tốt. Khi đó ta có UAK > 0 và ngược chiều với điện áp tiếp xúc (UTX). Như vậy muốn có dòng điện qua điốt thì điện trường do UAK sinh ra phải mạnh hơn điện trường tiếp xúc, tức là: UAK >UTX. Khi đó một phần của điện áp UAK dùng để cân bằng với điện áp tiếp xúc (khoảng 0.6V), phần còn lại dùng để tạo dòng điện thuận qua điốt.
Khi UAK > 0, ta nói điốt phân cực thuận và dòng điện qua điốt lúc đó gọi là dòng điện thuận (thường được ký hiệu là IF tức IFORWARD hoặc ID tức IDIODE). Dòng điện thuận có chiều từ a-nốt sang ca-tốt.
Khi UAK đã đủ cân bằng với điện áp tiếp xúc thì điốt trở nên dẫn điện rất tốt, tức là điện trở của điốt lúc đó rất thấp (khoảng vài chục Ohm). Do vậy phần điện áp để tạo ra dòng điện thuận thường nhỏ hơn nhiều so với phần điện áp dùng để cân bằng với UTX. Thông thường phần điện áp dùng để cân bằng với UTX cần khoảng 0.6V và phần điện áp tạo dòng thuận khoảng 0.1V đến 0.5V tùy theo dòng thuận vài chục mA hay lớn đến vài Ampere. Như vậy giá trị của UAK đủ để có dòng qua điốt khoảng 0.6V đến 1.1V. Ngưỡng 0.6V là ngưỡng điốt bắt đầu dẫn và khi UAK = 0.7V thì dòng qua Diode khoảng vài chục mA.
Nếu Diode còn tốt thì nó không dẫn điện theo chiều ngược ca-tốt sang a-nốt. Thực tế là vẫn tồn tại dòng ngược nếu điốt bị phân cực ngược với hiệu điện thế lớn. Tuy nhiên dòng điện ngược rất nhỏ (cỡ μA) và thường không cần quan tâm trong các ứng dụng công nghiệp. Mọi điốt chỉnh lưu đều không dẫn điện theo chiều ngược nhưng nếu điện áp ngược quá lớn (VBR là ngưỡng chịu đựng của Diode) thì điốt bị đánh thủng, dòng điện qua điốt tăng nhanh và đốt cháy điốt. Vì vậy khi sử dụng cần tuân thủ hai điều kiện sau đây:[separator]
* Dòng điện thuận qua điốt không được lớn hơn giá trị tối đa cho phép (do nhà sản xuất cung cấp, có thể tra cứu trong các tài liệu của hãng sản xuất để xác định).
* Điện áp phân cực ngược (tức UKA) không được lớn hơn VBR (ngưỡng đánh thủng của điốt, cũng do nhà sản xuất cung cấp).
Ví dụ điốt 1N4007 có thông số kỹ thuật do hãng sản xuất cung cấp như sau: VBR=1000V, IFMAX = 1A, VF¬ = 1.1V khi IF = IFMAX. Những thông số trên cho biết:
* Dòng điện thuận qua điốt không được lớn hơn 1A.
* Điện áp ngược cực đại đặt lên điốt không được lớn hơn 1000V.
* Điện áp thuận (tức UAK)có thể tăng đến 1.1V nếu dòng điện thuận bằng 1A. Cũng cần lưu ý rằng đối với các điốt chỉnh lưu nói chung thì khi UAK = 0.6V thì điốt đã bắt đầu dẫn điện và khi UAK = 0.7V thì dòng qua điốt đã đạt đến vài chục mA.

2 : Đặc tính Vol - Amp

Đặc tính Volt-Ampere của Diode là đồ thị mô tả quan hệ giữa dòng điện qua điốt theo điện áp UAK đặt vào nó. Có thể chia đặc tuyến này thành hai giai đoạn:
* Giai đoạn ứng với UAK = 0.7V > 0 mô tả quan hệ dòng áp khi điốt phân cực thuận.
* Giai đoạn ứng với UAK = 0.7V< 0 mô tả quan hệ dòng áp khi điốt phân cực nghịch.
(UAK lấy giá trị 0,7V chỉ đúng với các điốt Si, với điốt Ge thông số này khác)
Khi điốt được phân cực thuận và dẫn điện thì dòng điện chủ yếu phụ thuộc vào điện trở của mạch ngoài (được mắc nối tiếp với điốt). Dòng điện phụ thuộc rất ít vào điện trở thuận của điốt vì điện trở thuận rất nhỏ, thường không đáng kể so với điện trở của mạch điện.
3 : Những thông số đáng lưu ý của Diode
*: Giá trị trung bình dòng điện cho phép chạy qua diode khi phân cực thuận
* Giá trị điện áp ngược lớn nhất  khi đặt vào diode chịu được
4 : Ứng dụng
Vì điốt có đặc tính chỉ dẫn điện theo một chiều từ a-nốt đến ca-tốt khi phân cực thuận nên điốt được dùng để chỉnh lưu dòng điện xoay chiều thành dòng điện một chiều.
Ngoài ra điốt có nội trở thay đổi rất lớn, nếu phân cực thuận RD 0 (nối tắt), phân cực nghịch RD (hở mạch), nên điốt được dùng làm các công tắc điện tử, đóng ngắt bằng điều khiển mức điện áp, được ứng dụng rộng rãi trong kỹ thuật điện và điện tử.

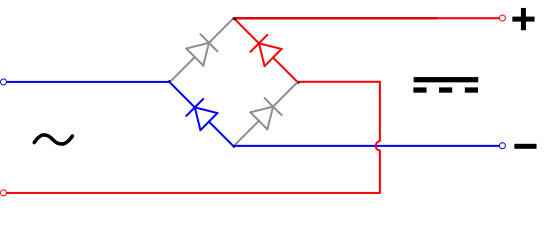

Hình dáng 1 diode tích hợp cầu!
