Xe điều khiển từ xa dùng IC bo điều khiển Remote 2262 - 2272

Xe điều khiển từ xa dùng IC bo điều khiển Remote 2262 - 2272


Chào mọi người, đã lâu rồi không vào diễn đàn vì bấy lâu nay mình không có thời gian và nay rảnh rỗi 1 chút mình lại tiếp tục chế tạo cái xe điều khiển từ xa mà bo điều khiển chính (main board) là bo điều khiển từ cho cửa cuốn hoặc tắt mở đèn trong nhà nói chung là các thiết bị điện cố định.

nay mình dùng nó để ứng dụng cho xe điều khiển từ xa là hơi bị sai công năng của nó nhưng không sao vì rốt cuộc cũng làm xong. lí do mình chọn bo dùng 2262 và 2272 là vì nơi mình ở không có bán bộ điều khiển từ xa chuyên cho xe  điều khiển của trung quốc. xin mời các bạn cùng tham khảo nhé

 tầm hoạt động của xe với người điều khiển là 27m nhé

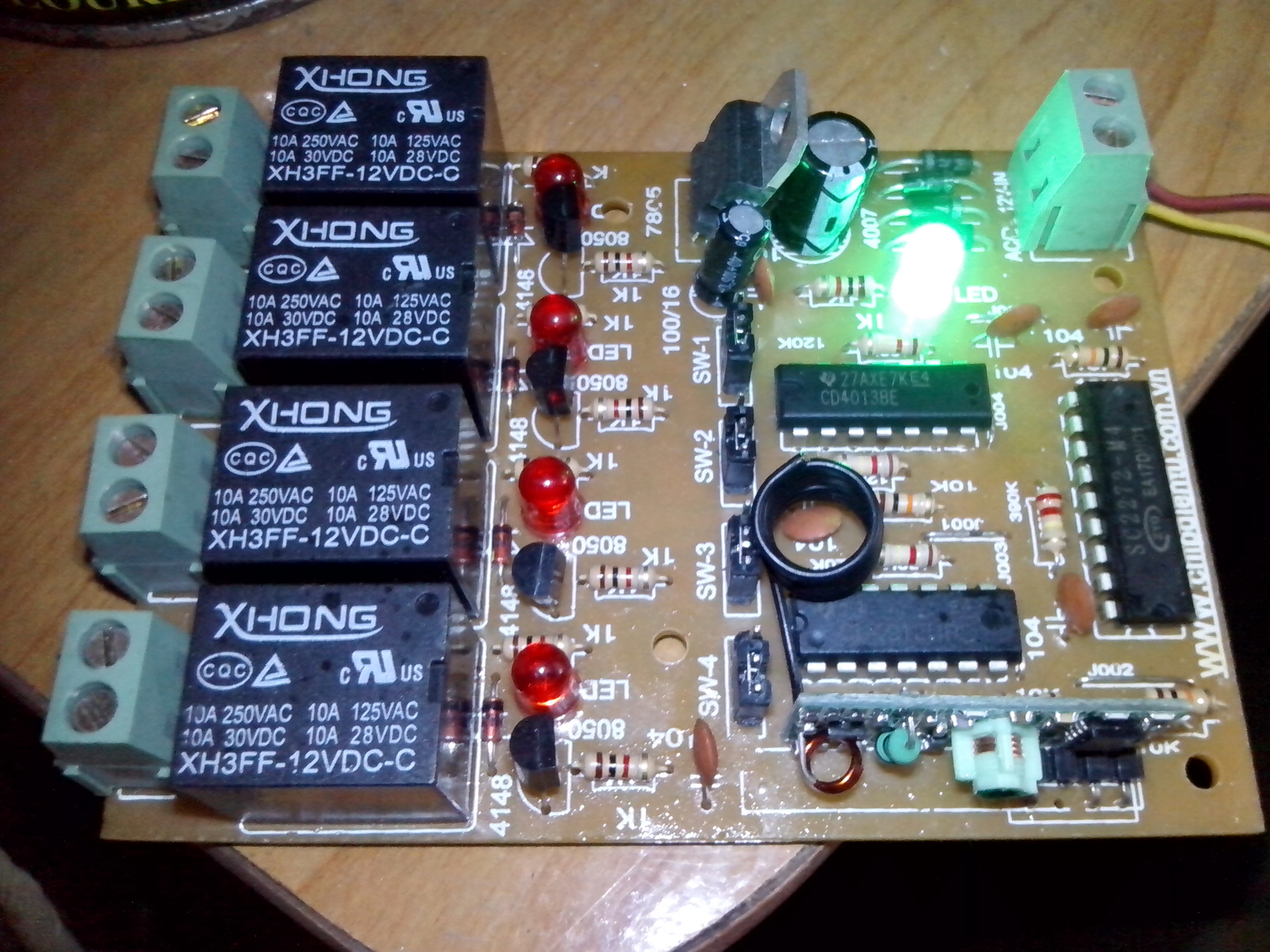

bo điều khiển từ xa dùng IC thu 2272

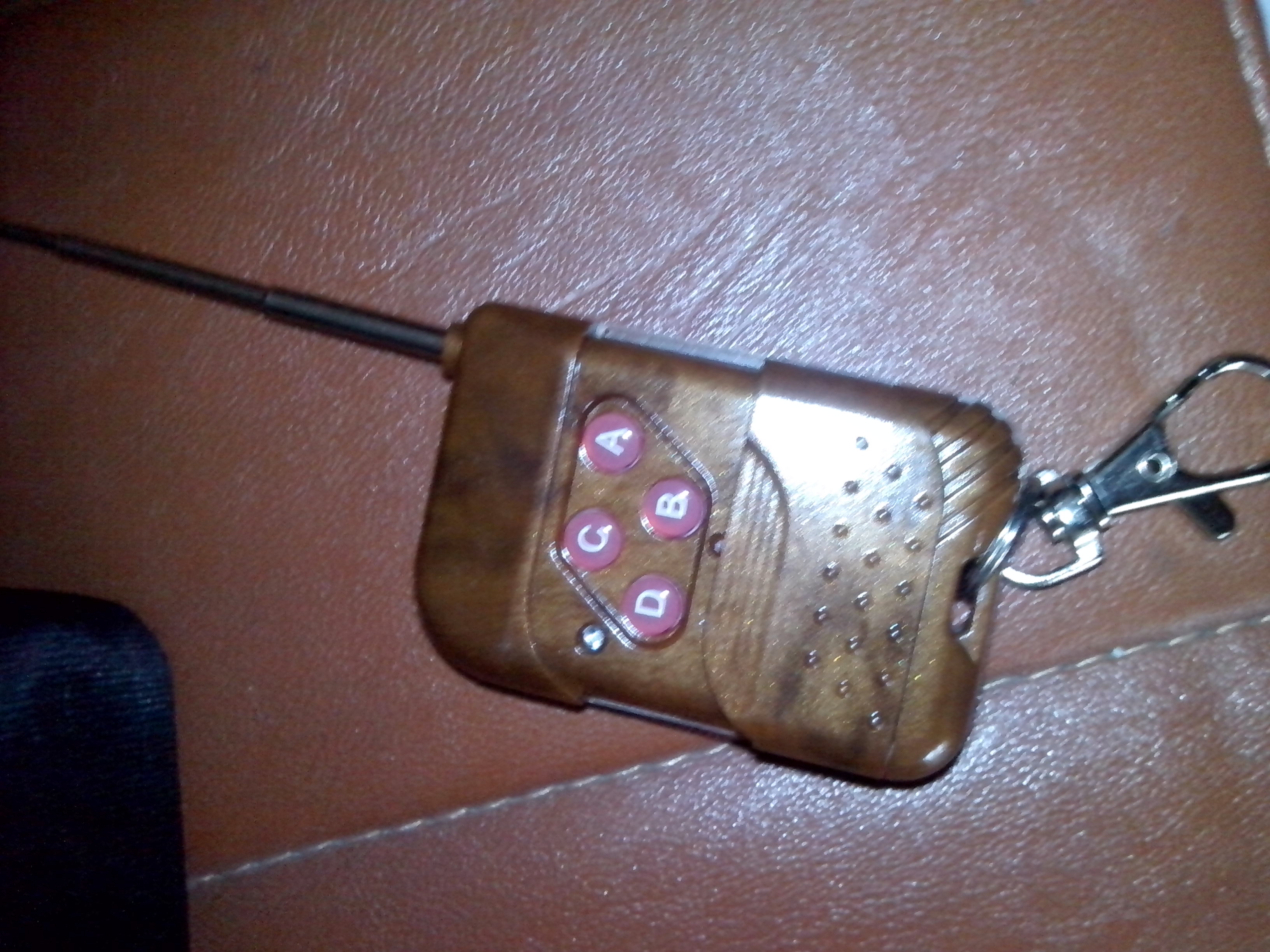

remote phát dùng IC 2262

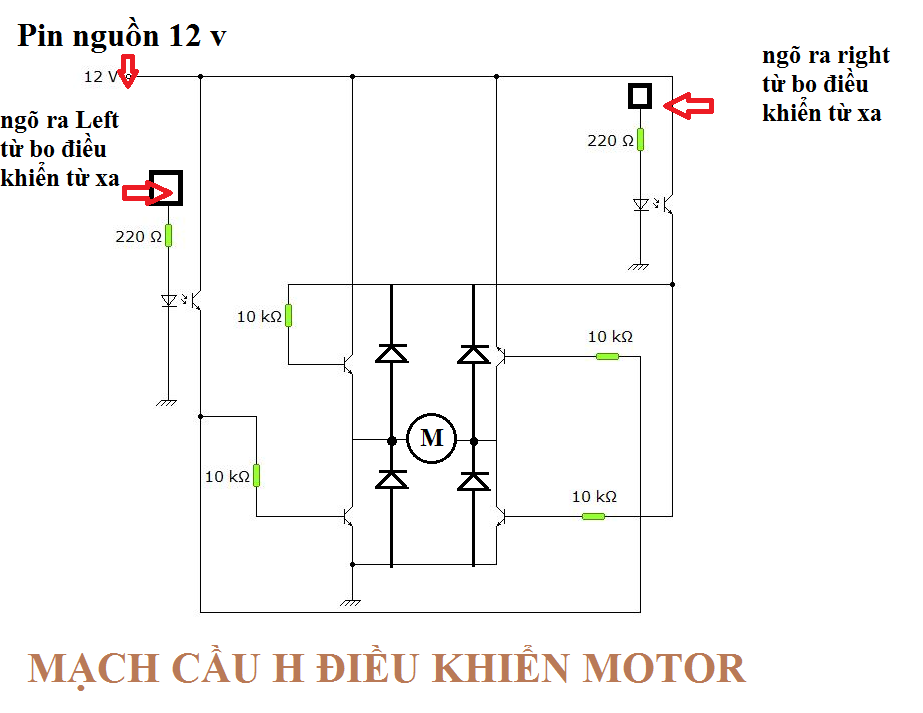

đây là mạch cầu H dùng để điều khiển môtơ bẻ lái tổng cộng xe mình có 2 mạch cầu H để điều khiển 2 motor tiến lùi, bẻ lái

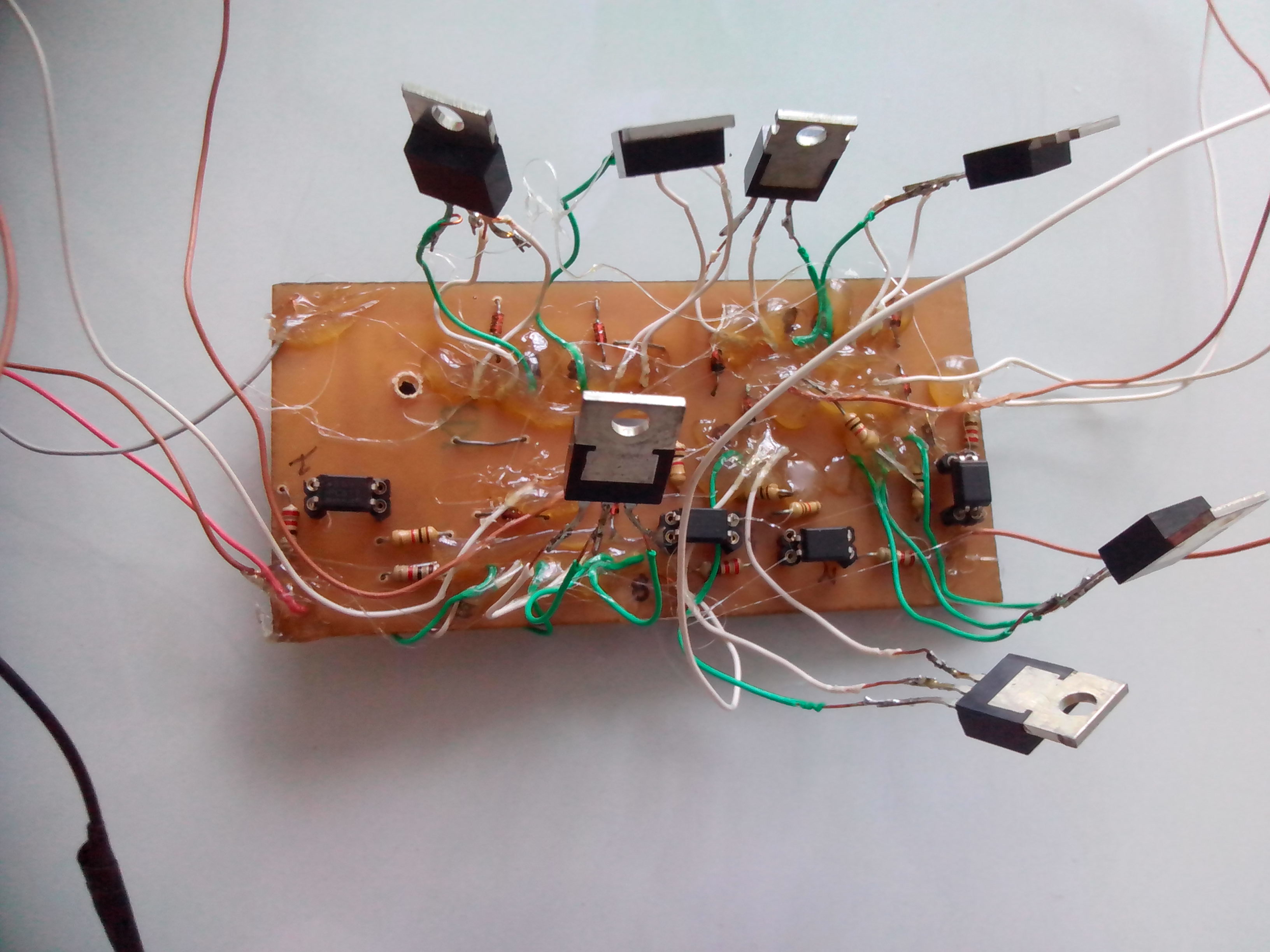

bo cầu H

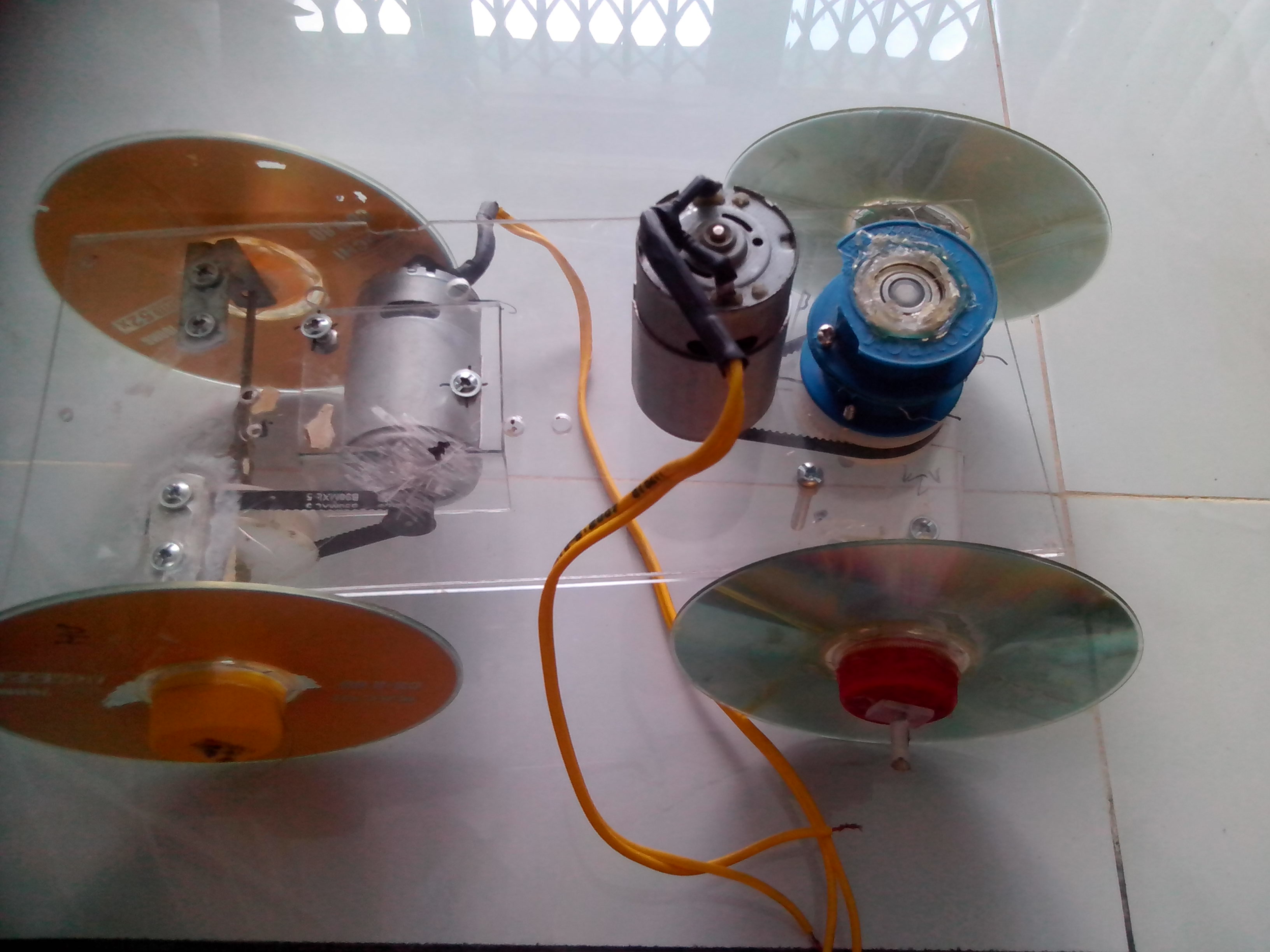

phần khung cơ bản

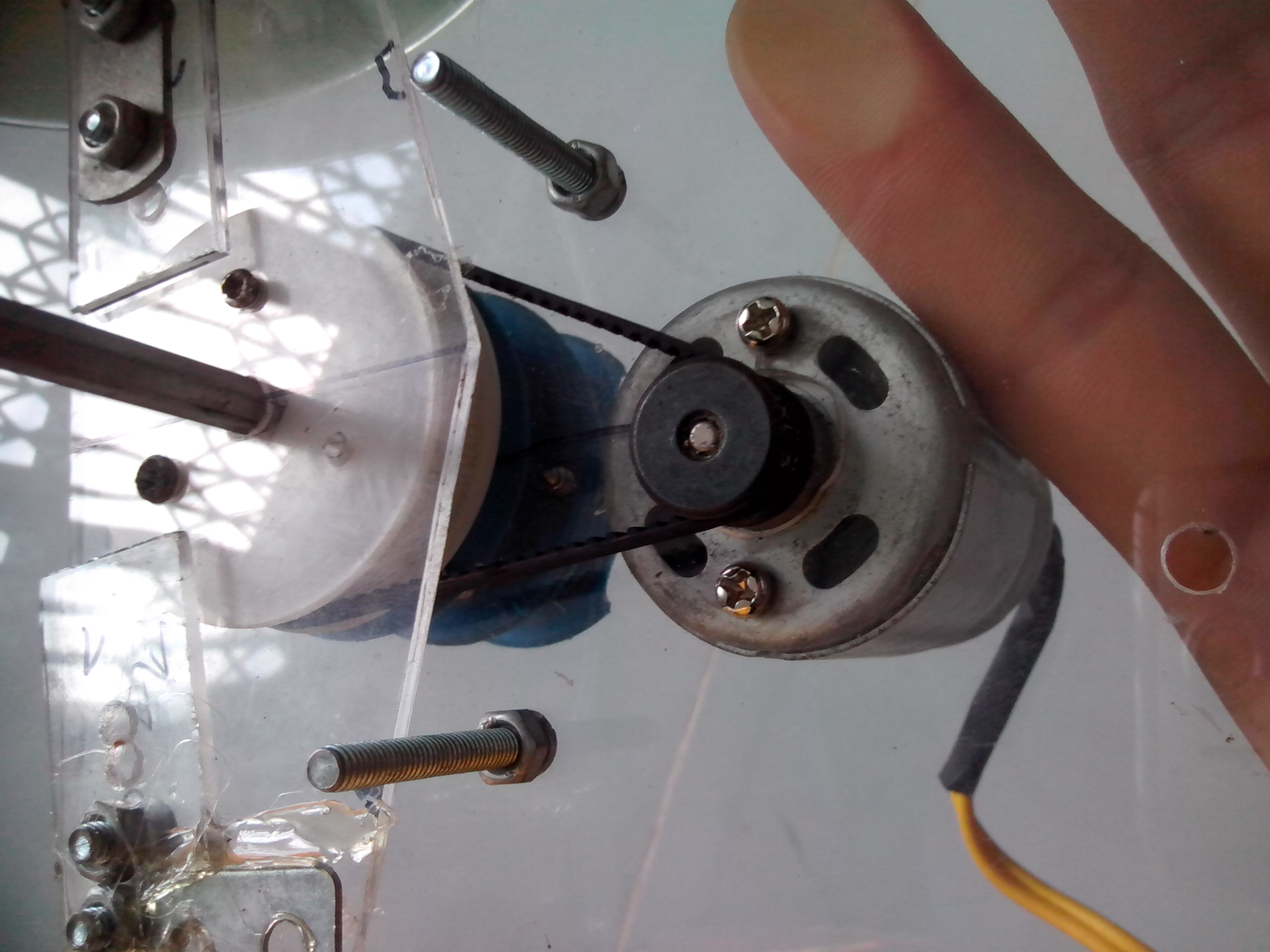

cụm và mô tơ bẻ lái



tất nhiên ko thể thiếu motor kéo xe

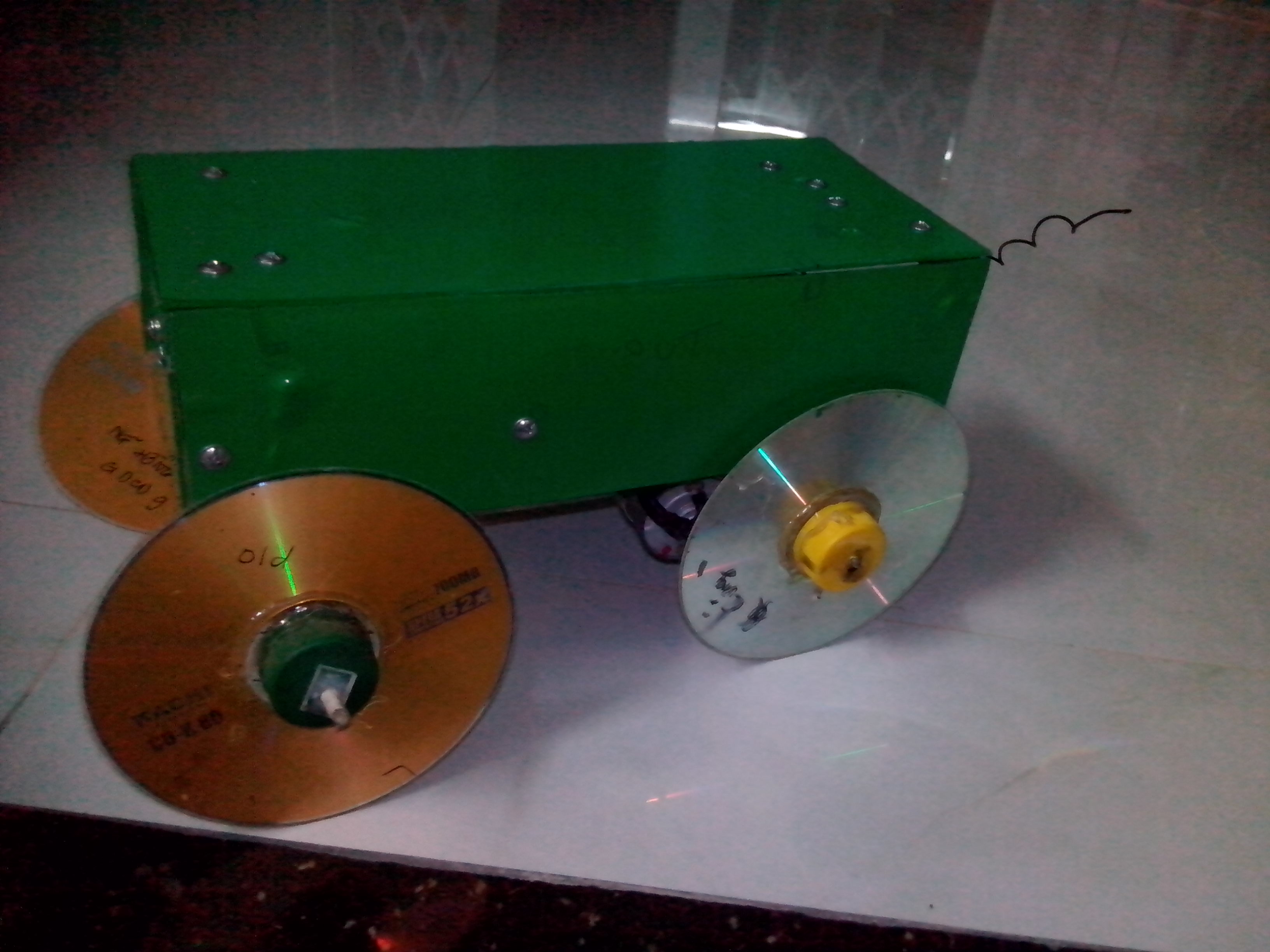

hoàn thành bộ khung và vỏ

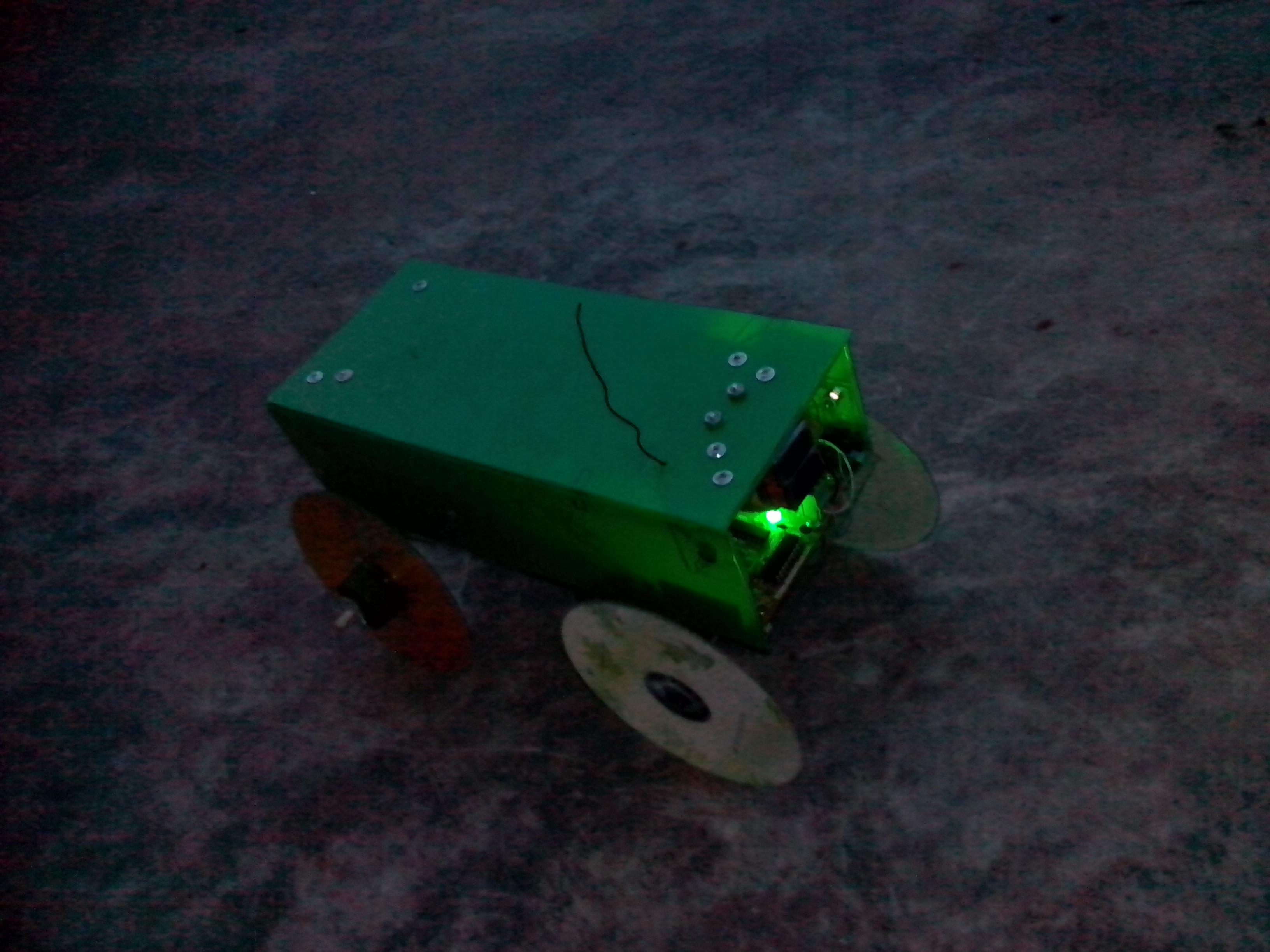

chạy test
