Nguyên lý và sử dụng nguồn xung hay bộ biến đổi nguồn DC-DC


 Bài viết có thể còn nhiều phần nội dung thiếu sót. Bạn đọc vui lòng để lại dưới phần bình luận.
   Như chúng ta đã biết thì nguồn điện là một phần rất quan trọng đối với một mạch điện hay một hệ thống điện nào đó. Nguồn điện ảnh hưởng trực tiếp đến hoạt động của mạch  hay hệ thống. Đối với mỗi mạch điện hay hệ thống nó cần đòi hỏi các nguồn đầu vào khác nhau từ một nguồn đầu vào cố định hay có sẵn. Nguồn DC được sử dụng rất rộng rãi và được sử dụng hầu hết trong các mạch điện hay các hệ thống điện. Nhưng để sử dụng nguồn DC vào hệ thống của mình thì nguồn DC này cần phải được biến đổi thành nguồn DC khác hay nhiều nguồn DC cung cấp cho hệ thống. Ví dụ như mình có 1 nguồn đầu vào là 12V mà hệ thống của mình nó chạy tới 100V thì lúc này chúng ta phải biến đổi điện áp từ 12V lên 100V để chạy được hệ thống của chúng ta.

(Hình ảnh mình họa)


   Hiện nay thì nguồn xung hay nói cách khác nó là các bộ nguồn biến đổi DC-DC nó được sử dụng phổ biến hầu hết trên các mạch điện và các hệ thống điện tự động. Với ưu điểm là khả năng cho hiệu suất đầu ra cao, tổn hao thấp, ổn định được điện áp đầu ra khi đầu vào thay đổi, cho nhiều đầu ra khi với một đầu vào....Nguồn xung hiện nay có rất nhiều loại khác nhau nhưng nó được chia thành 2 nhóm nguồn : Cách ly và không cách ly[separator]
        * Nhóm nguồn không cách ly :
                                                  + Boot
                                                  + Buck
                                                  + Buck - Boot
         * Nhóm nguồn cách ly :
                                                  + flyback
                                                  + Forward
                                                  + Push-pull
                                                  + Half Bridge
                                                  + .......
   Mỗi loại nguồn trên đều có những ưu nhược điểm khác nhau. Nên tùy theo yêu cầu của nguồn mà ta chọn các kiểu nguồn xung như trên. Sau đây là nguyên tắc hoạt động của từng bộ nguồn trên mình chỉ nói về các bộ nguồn hay dùng trong thực tế :

1) Nguồn xung kiểu : Buck
Đây là kiểu biến đổi nguồn cho điện áp đầu ra nhỏ hơn so với điện áp đầu vào tức là V[sub]in[/sub]<V[sub]out[/sub]

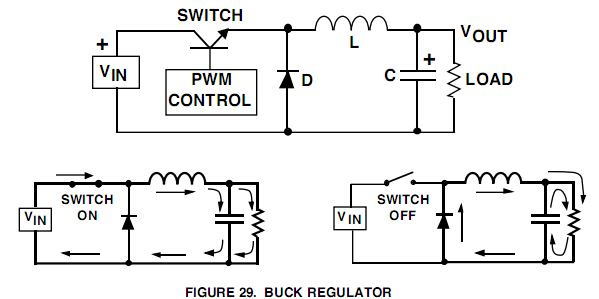

Xét một mạch nguyên lý sau :


Mạch có cấu tạo nguyên lý đơn giản chỉ dùng một van đóng cắt nguồn điện và phần lọc đầu ra. Điện áp đầu ra được điều biến theo độ rộng xung
Khi " Switch On" được đóng tức là nối nguồn vào mạch thì lúc đó dòng điện đi qua cuộn cảm và dòng điện trong cuộn cảm tăng lên, tại thời điểm này thì tụ điện được nạp đồng thời cũng cung cấp dòng điện qua tải. Chiều dòng điện được chạy theo hình vẽ
Khi " Swith Off" được mở ra tức là ngắt nguồn ra khỏi mạch. Khi đó trong cuộn cảm tích lũy năng lượng từ trường và tụ điện điện  được tích lũy trước đó sẽ phóng qua tải. Cuộn cảm có xu hướng giữ cho dòng điện không đổi và giảm dần. Chiều của dòng điện trong thời điểm này như trên hình vẽ.

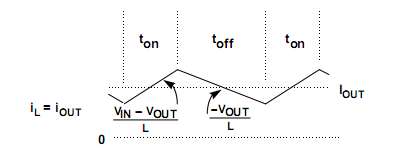

Quá trình đóng cắt liên tục tạo tải một điện áp trung bình theo luật băm xung PWM. Dòng điện qua tải sẽ ở dạng xung tam giác đảm bảo cho dòng liên tục qua tải. Tần số đóng cắt khá cao để đảm bảo triệt nhiễu công suất cho mạch. Van công suất thường sử dụng các van như Transitor tốc độ cao, Mosfet hay IGBT...


Điện áp đầu ra được tính như sau :

Vout = Vin * (ton/(ton+toff) = Vin* D ( với D là độ rộng xung %)


Với ton, toff lần lượt là thời gian mở và thời gian khóa của van
Đối với kiểu nguồn Buck này thì cho công suất đầu ra rất lớn so với công suất đầu vào vì sử dụng cuộn cảm, tổn hao công suất thấp. Do vậy nên nguồn buck được sử dụng nhiều trong các mạch giảm áp nguồn DC. ví dụ như từ điện áp 100VDC mà muốn hạ xuống 12VDC thì dùng nguồn Buck là hợp lý.

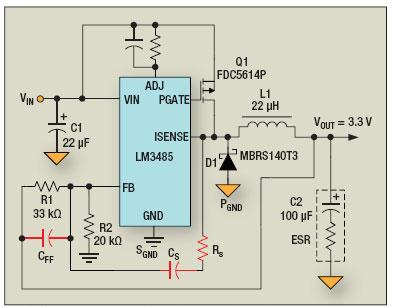

Dưới đây là một ứng dụng của nguồn Buck trong việc tạo ra nguồn 3.3V


Mạch dùng LM3485 để tạo xung đóng cắt van.Mạch có thể điều chỉnh đựoc điện áp đầu ra, có phản hổi để ổn định điện áp
2) Nguồn xung kiểu : Boot
Kiểu dạng nguồn xung này cho điện áp đầu ra lớn hơn điện áp đầu vào : Vin < Vout

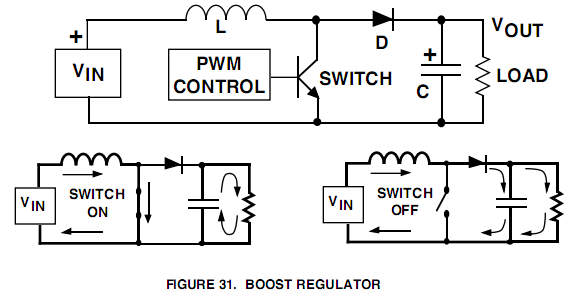

Xét một mạch nguyên lý như sau :


Mạch có cấu tạo nguyên lý khá đơn giản. Cũng dùng một nguồn đóng cắt, dùng cuộn cảm và tụ điện. Điện áp đầu ra phụ thuộc vào điều biến độ rộng xung và giá trị cuộn cảm L
Khi  "Swich On" được đóng lại thì dòng điện trong cuộn cảm được tăng lên rất nhanh, dòng điện sẽ qua cuộn cảm qua van và xuống đất. Dòng điện không qua diode và tụ điện phóng điện cung cấp cho tải. Ở thời điểm này thì tải được cung cấp bởi tụ điện. Chiều của dòng điện như trên hình vẽ
Khi "Switch Off" được mở ra thì lúc này ở cuối cuộn dây xuất hiện với 1 điện áp bằng điện áp đầu vào. Điện áp đầu vào cùng với điện áp ở cuộn cảm qua diode cấp cho tải và đồng thời nạp cho tụ điện. Khi đó điện áp đầu ra sẽ lớn hơn điện áp đầu vào, dòng qua tải được cấp bởi điện áp đầu vào. Chiều của dòng điện được đi như hình vẽ!
Điện áp ra tải còn phụ thuộc giá trị của cuộn cảm tích lũy năng lượng và điều biến độ rộng xung (điều khiển thời gian on/off). Tần số đóng cắt van là khá cao hàng Khz để triệt nhiễu công suất và tăng công suất đầu ra.Dòng qua van đóng cắt nhỏ hơn dòng đầu ra.Van công suất thường là Transior tốc độ cao, Mosfet hay IGBT... Diode là diode xung, công suất
Công thức tính các thông số đầu ra của nguồn Boot như sau :


Ipk = 2 x Iout,max x (Vout / Vin,min)
Tdon = (L x Ipk) / (Vout - Vin)


Điện áp đầu ra được tính như sau :

Vout = ((Ton / Tdon) + 1) x Vin


Với : Ton là thời gian mở của Van
       Ipk là dòng điện đỉnh
Trong nguồn Boot thì điện áp đầu ra lớn hơn so với điện áp đầu vào do đó công suất đầu vào phải lớn hơn so vói công suất đầu ra. Công suất đầu ra phụ thuộc vào cuộn cảm L.Hiệu suất của nguồn Boot cũng khá cao nên được dùng nhiều trong các mạch nâng áp do nó truyền trực tiếp nên công suất của nó rất lớn. Ví dụ như mạch biến đổi từ nguồn 12VDC lên 310VDC chả hạn.
Nguồn boost có 2 chế độ:
- Chế độ không liên tục: Nếu điện cảm của cuộn cảm quá nhỏ, thì trong một chu kỳ đóng cắt, dòng điện sẽ tăng dần nạp năng lượng cho điện cảm rồi giảm dần, phóng năng lượng từ điện cảm sang tải. Vì điện cảm nhỏ nên năng lượng trong điện cảm cũng nhỏ, nên hết một chu kỳ, thì năng lượng trong điện cảm cũng giảm đến 0. Tức là trong một chu kỳ dòng điện sẽ tăng từ 0 đễn max rồi giảm về 0.
- Chế độ liên tục: Nếu điện cảm rất lớn, thì dòng điện trong 1 chu kỳ điện cảm sẽ không thay đổi nhiều mà chỉ dao động quanh giá trị trung bình.Chế độ liên tục có hiệu suất và chất lượng bộ nguồn tốt hơn nhiều chế độ không liên tục, nhưng đòi hỏi cuộn cảm có giá trị lớn hơn nhiều lần.

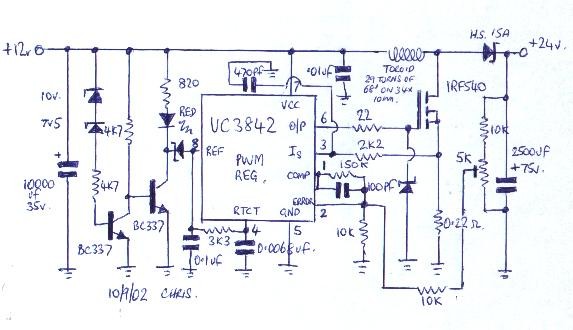

Một ứng dụng của mạch nguồn Boot


Đây là mạch tạo được điện áp đầu ra lớn hơn đầu vào từ 12VDC lên được 24VDC. Sử dụng IC dao động
3) Nguồn xung kiểu : Flyback
Đây là kiểu nguồn xung truyền công suất dán tiếp thông qua biến áp. Cho điện áp đầu ra lớn hơn hay nhỏ hơn điện áp đầu vào. Từ một đầu vào có thể cho nhiều điện áp đầu ra

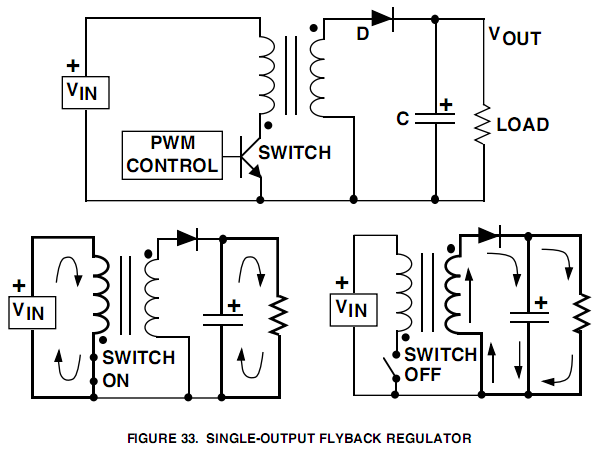

Sơ đồ nguyên lý như sau :


Mạch có cấu tạo bởi 1 van đóng cắt và 1 biến áp xung. Biến áp dùng để truyền công suất từ đầu vào cho đầu ra. Điện áp đầu ra phụ thuộc vào băm xung PWM và tỉ số truyền của lõi
Như chúng ta đã biết chỉ có dòng điện biến thiên mới tạo được ra từ thông và tạo được ra sức điện động cảm ứng trên các cuộn dây trên biến áp. Do đây là điện áp một chiều nên dòng điện không biến thiên theo thời gian do đó ta phải dùng van đóng cắt liên tục để tạo ra được từ thông biến thiên.
Khi "Switch on " được đóng thì dòng điện trong cuộn dây sơ cấp tăng dần lên. Cực tính của cuộn dây sơ cấp có chiều như hình vẽ và khi đó bên cuộn dây thứ cấp sinh ra một điện áp có cực tính dương như hình vẽ. Điện áp ở sơ cấp phụ thuộc bởi tỷ số giữa cuộn dây sơ cấp và thứ cấp. Lúc này do diode chặn nên tải được cung cấp bởi tụ C
Khi "Switch Off" được mở ra. Cuộn dây sơ cấp mất điện đột ngột lúc đó bên thứ cấp đảo chiều điện áp qua Diode cung cấp cho tải và đồng thời nạp điện cho tụ
Trong các mô hình của nguồn xung thì nguồn Flybach được sử dụng nhiều nhất bởi tính linh hoạt của nó, cho phép thiết kế được nhiều nguồn đầu ra với 1 nguồn đầu vào duy nhất kể cả đảo chiều cực tính. Các bộ biến đổi kiểu Flyback được sử dụng rộng rãi trong các hệ thống sử dụng nguồn pin hoặc acqui, có một nguồn điện áp vào duy nhất để cung cấp cho hệ thống cần nhiều cấp điện áp(+5V,+12V,-12V) với hiệu suất chuyển đổi cao.Đặc điểm quan trọng của bộ biến đổi Flyback là pha(cực tính) của biến áp xung được biểu diễn bởi các dấu chấm trên các cuộn sơ cấp và thứ cấp (trên hình vẽ)
Công thức tính toán cho nguồn dùng Flyback

Vout=Vin x (n2/n1) x (Ton x f) x (1/(1-(Ton x f)))


với :
n2 = cuộn dây thứ cấp của biến áp
n1 = Cuộn dây sơ cấp biến áp
Ton = thời gian mở của  Q1 trong 1 chu kì
f là tần số băm xung (T=1/f = (Ton + Toff))
Nguồn xung kiểu Flyback hoạt động ở 2 chế độ : Chế độ liên tục (dòng qua thứ cấp luôn > 0) và chế độ gián đoạn (dòng qua thức cấp luôn bằng 0)

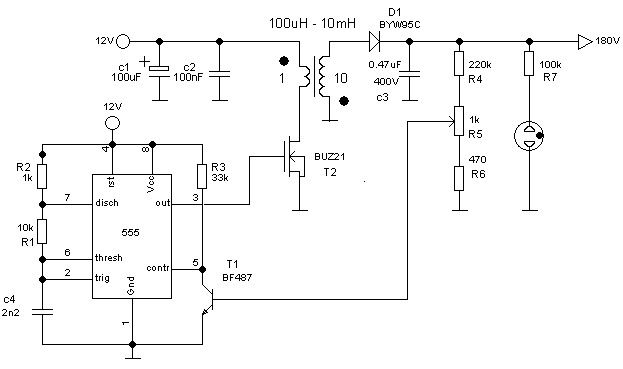

Một mạch ứng dụng nguồn dùng Flyback như sau:


Đây là mạch nâng ấp dùng nguồn chuyển đổi flyback. Điện áp đầu vào 12V cho đầu ra tới 180V. Sử dụng IC555 và có ổn định điện áp đầu ra
4) Nguồn xung kiểu : Push-Pull
Đây là dạng kiểu nguồn xung được truyền công suất gián tiếp thông qua biến áp, cho điện áp đầu ra nhỏ hơn hay lớn hơn so với điện áp đầu vào. từ một điện áp đầu vào cũng có thể cho nhiều điện áp đầu ra. Nó được gọi là nguồn đẩy kéo

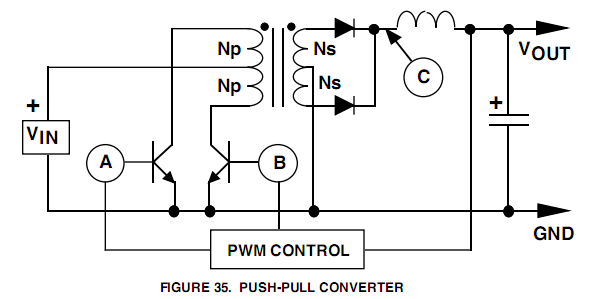

Xét sơ đồ nguyên lý sau :


Đối với nguồn xung loại Push-Pull này thì dùng tới 2 van để đóng cắt biến áp xung và mỗi van dẫn trong 1 nửa chu kì. Nguyên tắc cũng gần giống với nguồn flyback
Khi A được mở B đóng thì cuộn dây Np ở phía trên sơ cấp  có điện đồng thời cảm ứng sang cuộn dây Ns phía trên ở thứ cấp có điện và điện áp sinh ra có cùng cực tính. Dòng điện bên thứ cấp qua Diode cấp cho tải. Như trên hình vẽ
Khi B mở và A đóng thì cuộn dây Np ở phía dưới sơ cấp có điện đồng thời cảm ứng sang cuộn dây Ns phía dưới thứ cấp có điện và điện áp này sinh ra cũng cùng cực tính. Như trên hình vẽ
Với việc đóng cắt liên tục hai van này thì luôn luôn xuất hiện dòng điện liên tục trên tải. Chính vì ưu điểm này mà nguồn Push Pull cho hiệu suất biến đổi là cao nhất và được dùng nhiều trong các bộ nguồn như UPS, Inverter...
Công thức tính cho nguồn Push-Pull

Vout = (Vin/2) x (n2/n1) x f x (Ton,A + Ton,B)


Với :
Vout=Điện áp đầu ra -V
Vin= Điện áp đầu vào  - Volts
n2=0.5 x cuộn dây thứ cấp. Tức là cuộn dây thứ cấp sẽ quấn sau đó chia 1/2. Đợn vị tính bằng Vòng
n1=Cuộn dây sơ cấp
f = Tần số đóng cắt - Hertz
Ton,A = thời gian mở Van A - Seconds
Ton,B = Thời  gian mở Van B - Seconds
Một số lưu ý khi dùng nguồn đẩy kéo:
+ Trong 1 thời điểm thì không được cả hai van A và B cùng dẫn. Mỗi van chỉ được dẫn trong 1 nửa chu kì. Khi van này mở thì van kia phải đóng và ngược lại
+ Thời gian mở các van phải chính xác, giữa 2 van cần phải có thời gian chết để đảm bảo cho hai van không dẫn cùng
Tham khảo một sơ đồ ứng dụngh mạch Push-Pull


Trong mạch này thì nguồn đẩy kéo chỉ giữa chức năng là nâng điện áp từ 12V lên tới 310V. TL494 làm chức năng tạo xung đóng cắt có thời gian chết để điều khiển các van đóng cắt.
Còn nhiều kiểu nguồn xung khác nữa nhưng tôi chỉ nói đến các nguồn hay dùg hiện nay. Các bạn có thể tham khảo thêm về các bộ nguồn ở trong tài liệu hay giáo trình
A - Các chỉ tiêu quan tâm khi lựa chọn một nguồn xung biến đổi DC - DC :
- Cách ly/không cách ly: Điện áp đầu ra có cần cách ly với đầu vào không? Nếu không cần cách ly thì có thể sử dụng các loại không cách ly hay truyền công suất trực tiếp khi đó sẽ cho hiệu quả truyền công suất cao hơn những kiểu truyền thông qua lõi hay các nhóm cách ly.
- Số mức điện áp đầu ra: Cần phải xem đầu ra của mình có bao nhiêu đầu ra? Nếu mà có nhiều đầu ra thì  dạng nguồn flyback cho phép tạo ra nhiều mức điện áp đầu ra cùng ổn định. Trong khi các loại bộ nguồn khác không tạo được như vậy hoặc khó chính xác được.
- Công suất: Cần xem công suất như thế nào? Trong các dạng nguồn cách ly trên thì nguồn đẩy kéo hay PushPull  thường tạo được công suất cao hơn so với các dạng khác nhưng kém hơn so với các dạng nguồn không cách ly
- Hiệu quả lõi: Công suất truyền/1 đơn vị khối lượng lõi: Hiệu quả lõi càng cao thì khối lượng lõi càng thấp - bộ nguồn càng nhẹ.Nên các bộ nguồn xung sử dụng lõi Ferit cho hiệu suất cao hơn. Trong nhóm bộ nguồn cách ly nguồn đẩy kéo có hiệu quả lõi cao nhất và cách ly được với đầu vào. Nhưng nếu công suất quá lớn thì nó bị giới hạn bởi lõi khi đó phải chuyển sang dùng nguồn không cách ly hay truyền trưc tiếp
Qua các tiêu chí đó thì các bạn có thể chọn loại nguồn nào cho bài toán của mình. Nguồn xung vủa gọn nhẹ vừa chính xác và có tính ổn định cao. Ưu việt nhất là tính linh hoạt của nó.
