Ký hiệu, Hình dạng, kiểm tra, Xác định chân Transitor

Ký hiệu, Hình dạng, kiểm tra, Xác định chân Transitor


1. Ký hiệu & hình dáng Transistor .
Transitor có ký hiệu trong các sơ đồ mạch.

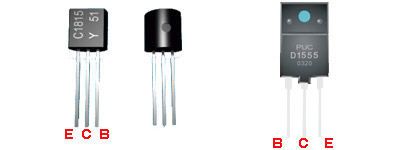

Ngoài thực tế thì transior có kí hiệu sau:


Đây chỉ là một số hình dáng quen thuộc. Có nhiều loại Transitor có kí hiệu khác thế này .[separator]

2. Ký hiệu ( trên thân Transistor )
* Hiện nay trên thị trường có nhiều loại Transistor của nhiều nước sản xuất nhưng thông dụng nhất là các transistor của Nhật bản, Mỹ và Trung quốc.
Transistor Nhật bản : thường ký hiệu là A..., B..., C..., D... Ví dụ A564, B733, C828, D1555 trong đó các Transistor ký hiệu là A và B là Transistor thuận PNP còn ký hiệu là C và D là Transistor ngược NPN. các Transistor A và C thường có công xuất nhỏ và tần số làm việc cao còn các Transistor B và D thường có công xuất lớn và tần số làm việc thấp hơn.
Transistor do Mỹ sản xuất. thường ký hiệu là 2N... ví dụ 2N3055, 2N4073 vv...
Transistor do Trung quốc sản xuất : Bắt đầu bằng số 3, tiếp theo là hai chũ cái. Chữ cái thức nhất cho biết loại bóng : Chữ A và B là bóng thuận , chữ C và D là bòng ngược, chữ thứ hai cho biết đặc điểm : X và P là bòng âm tần, A và G là bóng cao tần. Các chữ số ở sau chỉ thứ tự sản phẩm. Thí dụ : 3CP25 , 3AP20 vv..
Trên đây chỉ là nói chung các Transitor có mặt ở VN còn nhiều hãng khác sản xuất với những kí hiệu khác.
3. Cách xác định chân E, B, C của Transistor.
Với các loại Transistor công xuất nhỏ thì thứ tự chân C và B tuỳ theo bóng của nước nào sả xuất , nhựng chân E luôn ở bên trái nếu ta để Transistor như hình dưới
Nếu là Transistor do Nhật sản xuất : thí dụ Transistor C828, A564 thì chân C ở giữa , chân B ở bên phải.
Nếu là Transistor Trung quốc sản xuất thì chân B ở giữa , chân C ở bên phải.
Tuy nhiên một số Transistor được sản xuất nhái thì không theo thứ tự này => để biết chính xác ta dùng phương pháp đo bằng đồng hồ vạn năng.


Transistor công xuất nhỏ.
Với loại Transistor công xuất lớn (như hình dưới ) thì hầu hết đều có chung thứ tự chân là : Bên trái là cực B, ở giữa là cực C và bên phải là cực E.


Transistor công xuất lớn thường
có thứ tự chân như trên.
* Đo xác định chân B và C
Với Transistor công xuất nhỏ thì thông thường chân E ở bên trái như vậy ta chỉ xác định chân B và suy ra chân C là chân còn lại.
Để đồng hồ thang x1Ω , đặt cố định một que đo vào từng chân , que kia chuyển sang hai chân còn lại, nếu kim lên = nhau thì chân có que đặt cố định là chân B, nếu que đồng hồ cố định là que đen thì là Transistor ngược, là que đỏ thì là Transistor thuận..

4) Kiểm tra Transitor

Transistor khi hoạt động có thể hư hỏng do nhiều nguyên nhân, như hỏng do nhiệt độ, độ ẩm, do điện áp nguồn tăng cao hoặc do chất lượng của bản thân Transistor, để kiểm tra Transistor bạn hãy nhớ cấu tạo của chúng.


Cấu tạo của Transistor
Kiểm tra Transistor ngược NPN tương tự kiểm tra hai Diode đấu chung cực Anôt, điểm chung là cực B, nếu đo từ B sang C và B sang E ( que đen vào B ) thì tương đương như đo hai diode thuận chiều => kim lên , tất cả các trường hợp đo khác kim không lên.
Kiểm tra Transistor thuận PNP tương tự kiểm tra hai Diode đấu chung cực Katôt, điểm chung là cực B của Transistor, nếu đo từ B sang C và B sang E ( que đỏ vào B ) thì tương đương như đo hai diode thuận chiều => kim lên , tất cả các trường hợp đo khác kim không lên.[separator]
Trái với các điều trên là Transistor bị hỏng.
Transistor có thể bị hỏng ở các trường hợp .
* Đo thuận chiều từ B sang E hoặc từ B sang C => kim không lên là transistor đứt BE hoặc đứt BC
* Đo từ B sang E hoặc từ B sang C kim lên cả hai chiều là chập hay dò BE hoặc BC.
* Đo giữa C và E kim lên là bị chập CE.
* : Cách kiểm tra Transitor thông dụng (Dùng loại PNP) : Khi các transitor ta đa biết các chân của nó ( ở trên) Việc kiểm tra nó có sống hay đã chết chúng ta làm theo sau đây :
+ : Phép đo cho biết Transistor còn tốt . ( Để đồng hồ kim đo thang 1K hay đồng hồ điện tử thì để thang đo diode)
Để que đỏ vào chân B và cho lần lượt que đen vào hai chân còn lại là C và E
Nếu đo BC và BE mà kim cùng lên thì ==> Transitor này còn dùng được
+ : Phép đo bóng chập BE
Cũng chuần bị que đo như lần trước  . Để xác định được nó có chập BE hay không thì ta chỉ cần đo giữa B và E kim bằng 0 ôm là ok. Ta chỉ cần cho que đỏ vào B , đen vào E  và ngược lại nếu kim bằng 0 ôm ==> chập BE  = > CŨng không dùng được
+ : Phép đo bóng đứt BE
Cũng tương tự như bạn chập BE thôi nhưng mà cái này là kim nó không lên đâu!
+ : Chập CE :
Cũng chuẩn bị phép đo như lần trước (1k) đo qua lại giữa C và E nếu kim chỉ số 0 thì chập CE => không dùng được phải mua con mới!
Qua trên tôi đã giới thiệu với các bạn cách đo Transitor sống hay là đã chết.
Chú ý : Đồng hồ sử dụng ở trên là đồng hồ kim chứ không phải đồng hồ số.
