Mạch ổn áp dùng họ 78XX dòng nhỏ hơn 1A

---

Nguồn điện là thành phần không thể thiếu được trong các mạch điện tử và nó đóng thành phần quan trọng ảnh hưởng tới hoạt động của mạch. Việc cung cấp nguồn điện 1 chiều có điện áp 5V, 6V, 9V, 12V, 15V,18V, 24V để cung cấp cho các thiết bị điện tử thông dụng chạy điện 1 chiều. Do ngoài thực tế do nguồn điện chúng ta không ổn định so với giá trị yêu cầu ở lý thuyết nên ổn áp lại 1 giá trị điện áp đầu ra không thay đổi để cho mạch điện chúng ta hoạt động ổn định và chính xác. Tôi thường sử dụng bộ nguồn 5V và 12V. Vì các linh kiện dùng nguồn đầu vào là 5V chuẩn
Thông thường có 2 phương pháp ổn áp :Ổn áp dùng IC số và ổn áp dùng transitor kết hợn với zenner ổn áp. Bài này tôi hướng dẫn các bạn làm mạch ổn áp đơn giản dùng họ 78xx với dòng điện >=1A
1: Chuẩn bị linh kiện
+ Biến áp 220VAC - 24VAC - 1A : Giá khoảng 40K
+ 4 con diode 2A không có mua hẳn cả 1 cầu : giá khoảng 2K đến 3K
+ IC ổn áp 78xx ( gồm 7805, 7806,7809, 7812, 7815, 7818, 7824) : Giá 1 con IC 78 là 1.5K đến 2K
+ Tụ hóa 2200uF - 50V, tụ kẹo 104, Tụ hóa 100uF - 50V : Giá mấy con này khoảng : max là 5K
+ Tản nhiệt cho 78xx : Giá khoảng 2K/tản nhiệt
2: Sơ đồ mạch điện đơn giản[separator]

3: Phân tích mạch điện
Mạch điện gồm những phần sau : Hạ áp, chỉnh lưu, lọc, biến đổi (78xx). Nguồn điện xoạy chiều 220VAC-50Hz qua biến áp là hạ áp xuống còn 24VAC - 1A và được qua bộ chỉnh lưu nhằm biến đổi xoay chiều thành 1 chiều. THành phần 1 chiều này có độ gợn nên phải qua bộ lọc C để san phảng điện áp gợn đó cho ra điện áp 1 chiều. Sau đó điện áp 1 chiều này qua bộ ổn áp 78xx cho ra điện áp ổn áp mà mình cần.
a) Hạ áp : Ở đây chúng ta biến đổi điện áp lưới 220VAC-50Hz xuống còn 24VAC - 1A. Mục đích là cấp đầy vào cho bộ biến đổi và bộ lọc để có điện áp một chiều mong muốn

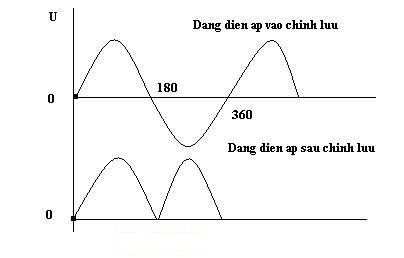

b) Chỉnh lưu: Thành phần chỉnh lưu là biến đổi tín hiệu xoay chiều thành tín hiệu 1 chiều thông qua 4 con diode chỉnh lưu. Đây là sơ đồ chỉnh lưu cả chu kì với dạng sóng đầu vào và đầu ra sau chỉnh lưu như sau:

+ Điện áp đầu vào của bộ chỉnh lưu : Uv = 24sqrt2 = 34VDC
+ Điện áp sụt áp trên cầu là : 34VDC - 1.5VDC = 32.5VDC (Do đi qua 2 diode nên mỗi đioe nó bị sụt áp mất 0.7V)
+ Điện áp sau chỉnh lưu là : Ucl = 32.5 * 0.9 = 29VDC ( 0.9 là hệ số chỉnh lưu của chỉnh luu cầu)
Dạng điện áp sau chỉnh lưu nó vẫn còn các sóng nhấp nhô như ngọn núi và dạng điện áp này vẫn được coi là điện áp 1 chiều nhưng chưa ổn định
c) Thành phần lọc :
Mạch này dùng lọc C cho đơn giản. Không có các bạn có thể dùng mạch lọc RC, CRC. Vì mình phải quấn thêm cuộn cảm nên tôi không để cập đến đây!
+ Tụ C1 và C3 lọc các thành phần điện áp nhấp nhô sau chỉnh lưu cho nó bằng phẳng.
+ Tụ C2 và C4 lọc các thành phần cao tần

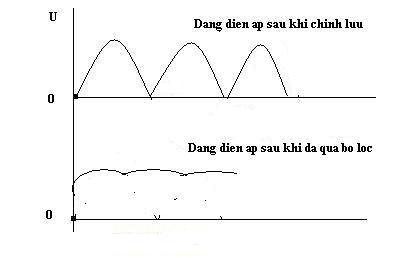

Dạng điện áp sau khi qua bộ lọc

Dựa vào nguyên tắc phóng nạp của tụ điện mà nó cho ra dòng điện 1 chiều thằng như trên hình vẽ. Tụ càng lớn thì độ gợn điện áp càng giảm.
NHững sóng có tần số cao tần phải được lọc đi nhờ 2 tụ kẹo C2 và C4 vì trong mạch dùng IC nếu tồn tại những thành phần này thì sẽ gây ra những sai sót khó phát hiện làm cho mạch hoạt động không bình thường.
Qua bộ lọc là ta đã tạo được điện áp 1 Chiều cấp vào cho bộ biến đổi đổi hay là bộ ổn áp
d) Bộ ổn áp
Theo thông số datasheet thì ta thấy được các thông số làm việc của 78xx như sau :
+ Giải điện áp đầu vào là lớn nhất là 40V. Với điện áp đầu ra từ 5V đến 18V thì điện áp vào lấy là 35V. Còn điện áp ra là 24V thì điện áp vào là 40V như vậy mạch ổn áp với hoạt động oont định
+ Giải nhiệt độ hoạt động là từ 0 đến 125 độ C. Cần phải tản nhiệt tốt
+ Điện áp ổn định đầu ra tương ứng với từng loại 78xx

+ Dòng họ 78xx cho ra nhiều loại ổn áp điện khác nhau : như 7805 nó ổn áp 5V, 7806 cho ổn áp 6V...
+ Điện áp đầu vào của họ 78xx là điện áp 1 chiều và max <=40V. Dòng điện không vượt quá 1A
+ Đảm bảo thông số là : Vi - V0 = 2V đến 3V ( lúc đó mạch mới hoạt động ổn áp được)
+ Tản nhiệt tốt cho 78xx. Khi hoạt động với tải thì 78xx rất nóng. Đối với cấp điện áp là 29V thì 78xx nóng khi có tải và các bạn chú ý tản nhiệt tốt cho nó.Để nóng quá sinh ra phá 78 đó. Nên các bạn cần chú ý.
