Diode xung - 1N4148

1N4148 la loại diode đóng cắt tốc độ cao, dòng điện, điện áp thấp.



Đây là loại diode có thời gian phục hồi nhanh. Đóng cắt được các xung có tần số rất cao và các đường truyền tín hiệu xung  trong các mạch tín hiệu. 1N4148 không giống như các diode chỉnh lưu thông thường. Ngoài nó có chức năng đóng cắt được tần số cao nó còn có chức năng của của một diode thông thường. Nhưng thường được sử dụng cho các mạch đóng cắt với tần số cao., hay để ngăn tín hiệu ngược...với công suất rất thấp

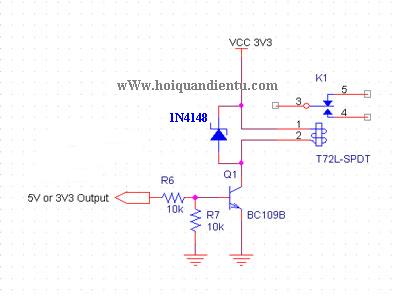

Một ứng dụng nho nhỏ của 1N4148 trong mạch đóng cắt rơle.

Trên mạch ứng dụng trên thì 1N4148 dùng để trả năng lượng về nguồn trong quá trình đóng cắt cuộn hút role sinh ra năng lượng cảm để bảo vệ van transitor.
Thông số quan trọng của 1N4148 :
+ Điện áp ngược : 75V
+ Thời gian phục hồi : 4ns
+ Dòng điện thuận : 300mA
+ Công suất tiêu tán : 500mW
+ Nhiệt độ hoạt động : -65 ~ 175 độ C
