LM2585 - IC đóng cắt chuyển đổi Flyback, 3A

LM2585 - IC đóng cắt chuyển đổi Flyback, 3A


Các bộ biến đổi nguồn DC ngày nay không thể thiếu trong các thiết bị điện, điện tử. Nguyên lý chính của các bộ nguồn này đều dựa trên việc điều chế PWM. ( Điều chế độ rộng xung đầu ra). Nên các IC đóng cắt xung cũng được phổ biến và ứng dụng vào trong các bộ biến đổi DC.
LM2585 là một IC tích hợp . Có chức năng tạo xung, điều chế xung đầu ra, có phản hồi, có mạch công suất đầu ra.
LM2585 được thiết kế cho việc tạo các nguồn : flyback, step-up (boost), and các bộ biến đổi nguồn DC khác. Mạch kích công suất đầu ra dạng NPN với dòng là 3A nên tiện cho việc thiết kế cho các mạch nguồn biến đổi DC, các nguồn xung và phát xung.
Hình dạng 1 kiểu đóng vỏ của LM2578

* Chức năng các chân :
+ Chân 1 : Chân vào so sánh
+ Chân 2 : Chân phản hồi Feedback[separator]
+ Chân 3 : Chân GND
+ Chân 4 : Chân xung ra dạng NPN
+ Chân 5 : Chân nguồn vào
* Đặc điểm và chức năng chung :
+ Giao tiếp với thiết bị ít. Chỉ có : Nguồn đầu vào, chân xung công suất NPN, chân Feedback
+ Đầu ra xung công suất lên tới 3A và điện áp cỏ thể là 65V
+ Giải điện áp hoạt động : 4 ~ 40V
+ Tần số đóng cắt lên tới 10khz
+ Đầu ra được bảo vệ quá dòng điện, quá điện áp
+ Được bảo vệ về dòng, điện áp thấp, điện áp cao, nhiệt độ
LM2585 được sử dụng cho thiết kế các bộ nguồn biến đổi thông dụng như :
+ Flyback regulator
+ Multiple-output regu
+ Simple boost regula
+ Forward converter

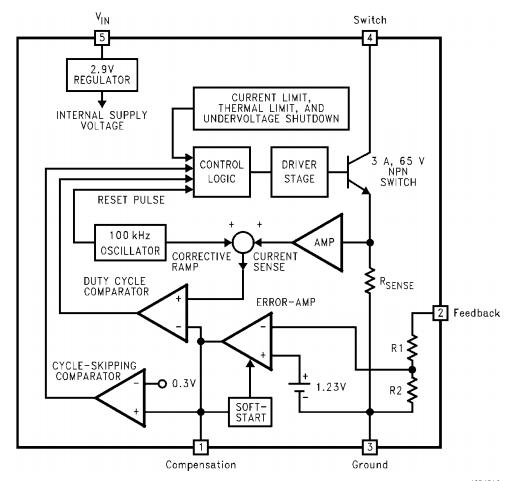

* Sơ đồ khối chức năng của LM2585

Nhìn vào sơ đồ cấu tạo của LM2585 thì chúng ta thấy được nó có các khối chính : Khối dao động, khối đầu vào phản hồi so sánh, khối bảo vệ, khối công suất đầu ra. Các khối được ghép và liên kết với nhau.
* Một số ứng dụng của LM2585
Do LM2578 là IC đóng cắt công suất với đầu ra dạng NPN, tần số đóng cắt cao và có phản hồi nên phần lớp ứng dụng của LM2585 là tạo các bộ chuyển đổi nguồn xung

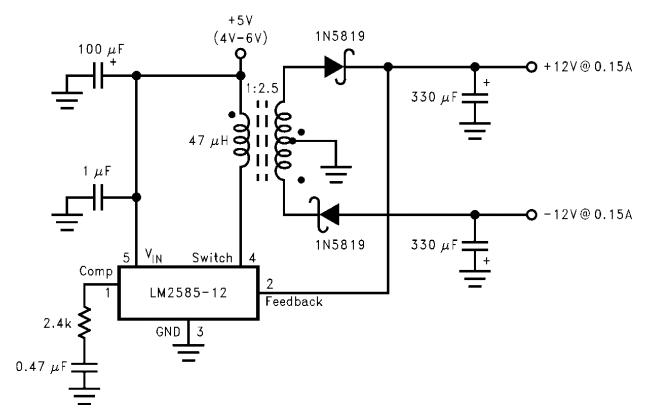

+ Flyback Regulator

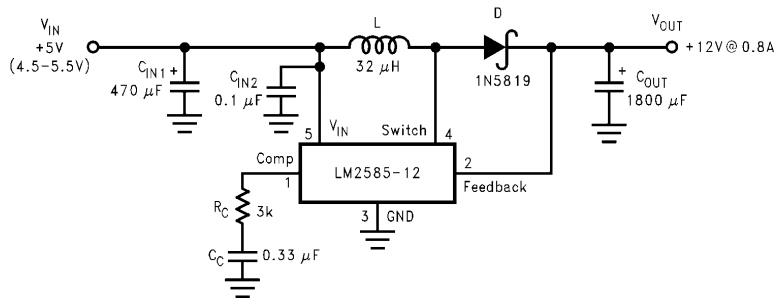

+ + Boot Regulator

Thông số chi tiết và ứng dụng các bạn có thể xem trong datasheet.
