Tổng quan về Flip-Flop, mạch dãy và ứng dụng

---

Ứng dụng : tổng hợp mạch dãy để thực hiện các mạch điện thực tế(vd: mạch đếm sản phẩm,mạch điều khiển máy bơm nước,mạch thực hiện chức năng IC số…)
1) Các FF dùng trong kỹ thuật số
a .RS-FF

=>Có thể tổ hợp lên từ cổng NAND
Trừ tổ hợp R=S=1(cấm)mọi tổ hợp RS đều cho trạng thái ổn định
=>RS-FF đều cho làm việc cả 2 chế độ đồng bộ hoặc không đồng bộ.

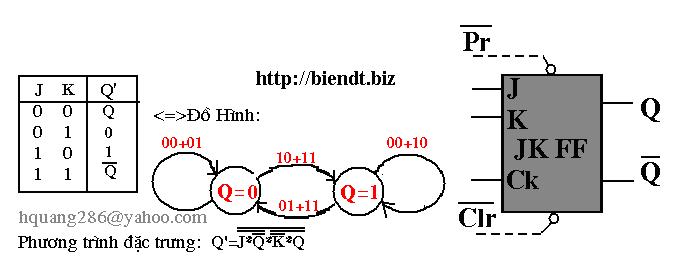

b .JK-FF[separator]

=>Có thể tổ hợp lên từ cổng NAND
+JK-FF khắc phục được các tổ hợp cấm của tín hiệu vào.
+Khi J=K=1=>Q’=Q trạng thái FF chuyển trạng thái lien tục khi giữ đầu vào
=>JK-FF chỉ có thể làm việc trong chế độ đồng bộ.

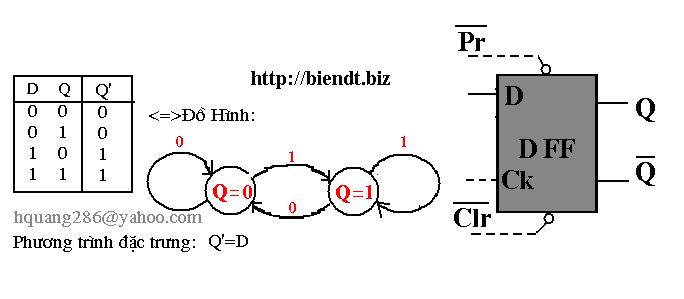

c) D-FF

Có thể xây dựng từ JK-FF:J=D,K=!D
+Ứng với mọi giá trị của D,FF luôn được thiết lập ở trạng thái ổn định
=>D-FF có thể làm việc trong 2 chế độ đồng bộ và không đồng bộ.
+Vì Q’=D =>D-FF là 1 trong những thành phần chủ yếu để chế tạo bộ nhớ bán dẫn.

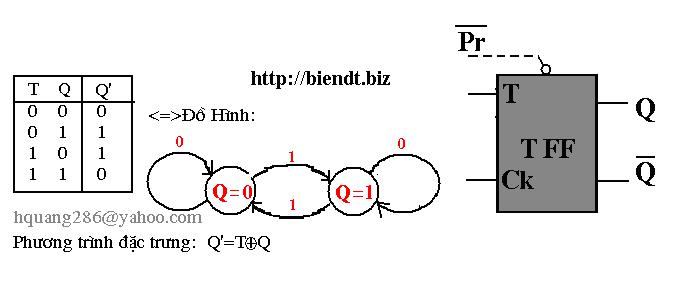

d) T-FF

Có thể xây dựng từ JK-FF:J=K=T
+T=1=>Q’=Q =>T-FF chỉ làm việc trong chế độ đồng bộ.
+T-FF còn được gọi là mạch lật(Toggle)sử dụng phổ biến trong các hệ thống điều khiển.
e) Bảng hàm kích

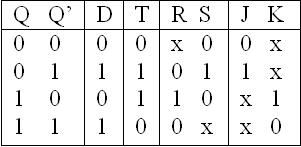

Trên thực tế khi tổng hợp mạch dãy,cần chú ý tới bảng hàm kích: Sau đây là bảng hàm kích của chúng

2) Các loại Flip - Flop trên thực tế

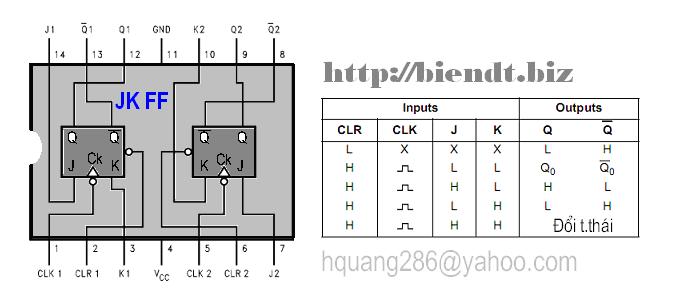

a.Vi mạch 7473/73LS73
Gồm 2 FF JK.FF này có các đầu vào xoá(Clr).Chúng sẽ chuyển đổi trạng thái khi cả hai đầu vào J và K cao và có xung đồng bộ (đầu vào Ck).

Ngoài ra có loại 7476/74LS76 cũng gồm 2 FF JK.Nhưng có cả 2 đầu vào đk trực tiếp là Đặt (Pr) và Xoá(Clr).Mọi người tự xem datasheet.

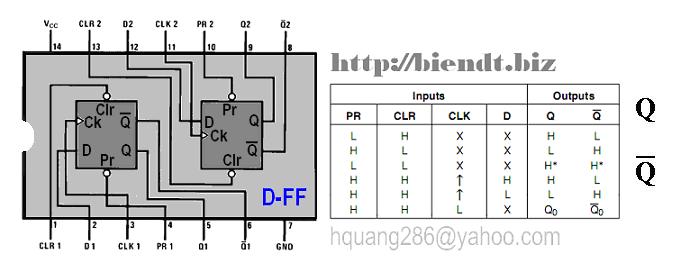

b.Vi mạch 7474/74LS74
Chứa 2 FF D.Giữ liệu ở đầu vào D sẽ được lưu giữ và ổn định ở đầu ra khi xung nhịp chuyển lên cao (mức 1).

Ngoài ra có loại 74LS175 chứa gồm 4 FF D.Mọi người tự xem datasheet.

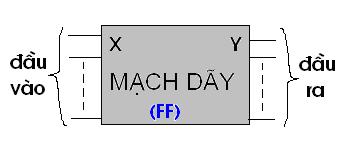

Mạch dãy điều khiển tổ hợp từ FF:
