Đếm số nút nhấn 0-9 hiện thị lên LED 7 (Chip Psoc)

Đếm số nút nhấn 0-9 hiện thị lên LED 7 (Chip Psoc)


Trong phần này tôi sẽ giới thiệu với các bạn số cách đếm số nút nhấn hiện thị lên LED 7 seg.Ta dùng 1 nút nhấn để nhận tín hiệu vào chíp. Đây là cách nhận tín hiệu từ bên ngoài vào cho chíp xử lý (Dạng On/Off).  Nhấn 1 lần thì hiện thị số 1, nhấn tiếp hiện thị số 2 .... cứ thế cho tới đến lần nhấn thì nó lại quay trở về ban đầu. Sau đây là cách làm như sau:
1: Lắp mạch.
Cái này mình phải dùng loại LED 7seg thì mới hiện thị được các số lần nhấn được. Hiện nay trên thị trường có 2 loại LED 7 thanh đó là loại chung Anot và chung catot


Cấu tạo của nó gồm 8 con LED đơn được ghép với nhau 1 là chung Anot 2 là chung Catot. có 1 chân cấp nguồn và 8 chân đầu ra hay vào tùy theo Anot chung hay catot chung.Và trên đó nó được chia ra làm 7 thanh tương ứng với A,B,C,D,E,F,G và 1 chân dot.[separator]
Ở bài này tôi dùng LED 7 thanh có Anot chung! Cái này các bạn có thể ra chợ mua được giá chỉ có 2k đên 3K 1 con thôi!

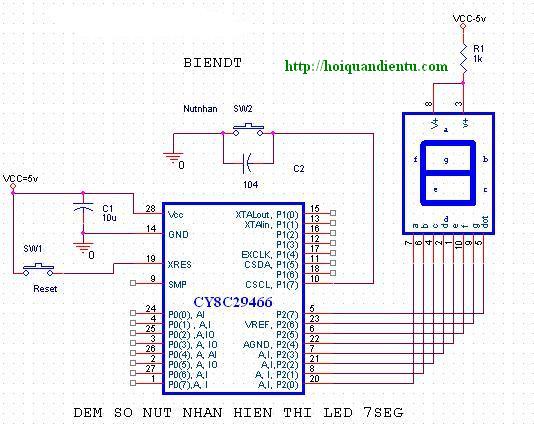

Sơ đồ nguyên lý mạch hiện thị!


Ở đây tôi dùng Port 2 để điều khiển hiện thị ra LED 7 thanh. Và cách mắc này là bơm dòng cho vi điều khiển. Dùng 5 V cấp cho LED 7 và CY8C29466.(Hình vẽ)
Các bạn dùng cổng Port 2(Không cứ gì Port này đâu là theo ý tôi) lắp lần lượt từ Port2_0 đến Port2_7 vào các thanh A,B,C,D,E,F,G,Dot. Nhớ là phải lắp đúng thứ tự không có là không hiện thị được .Đầu chung Anot là được nối với 5V thông qua điện trở 330 hay 470
Thêm 1 nút nhấn để đếm số nút nhấn. Nút nhấn này được mắc vào Port1_7 một đầu được nối với chân P1_7 và một đầu được nối với GND. Trong phần mền tôi không dùng phần mền để chống nhiễu cho nó mà ở phần cứng tôi dùng để chống nhiễu cho tụ ở đây tôi dùng thêm 1 con tụ được mắc song song với nút nhấn. Tác dụng của tụ này là:
+ Khi chưa nhấn nút thì tụ được nạp điện sau khi nhấn nút thì lúc này tụ sẽ phóng điện từ dương sang âm làm cho tín hiệu lâu về 0 hơn (Trễ cứng)
+ Khi nhấn nút do các tiếp điểm cơ khí nên tín hiệu đó không về không được mà nó còn có 1 số xung điện . Tu điện dùng để giảm nhiễu. Nếu không muốn phần cứng để khử nhiễu mà ta dùng phần mền khử nhiễu cũng được!
Thêm 1 mạch reset cho mạch: dùng 1 công tắc nối với chân số 19 thông qua 1 điện trở 1k và đầu kia được nối lên VCC. Khi công tắc được đóng thì mạch sẽ tự reset. Còn 1 tụ được nối giữa chân 28 và 14 là để không bị mất nguồn trong khoảng thời gian ngắn
2 : Nguyên lý hoạt động
Psoc có sự khác so với các dòng vi sử lý khác nó ta phải tự thiết lập phần cứng khi đưa ra các tín hiệu ra Port. Đối với bài tập này các bạn phải thiết lập chế độ như sau:
Port2 : Tất cả để ở chế độ Strong
Port1_7 " Để ở chế độ Pull up
Nguyên lý ở đây là nguyên lý đếm số nút nhấn. Nên thế ta phải cho nó 1 biến đếm để khi ta nhấn thì nó sẽ tăng thêm 1 (Tăng 2 ,3... cũng được) và biến đếm đó phải được lưu trong Ram. Khi biến đếm đó được nhấn 9 lần thì phải trở về 0 do ở đây ta dùng 1 LED 7 nên nó chỉ hiện thị được từ 0-9 thôi. Dùng 1 hàm để hiện thị các giá trị này.
3 ) Chương trình.
+ Môi trường lập trình : Psoc Designer
+ Viết cho vi xử lý : Psoc Cy8C29466
