Tổng hợp các sơ đồ chuyển đổi RS232-RS485

Tổng hợp các sơ đồ chuyển đổi RS232-RS485


Bài viết sưu tầm để bạn đọc tham khảo.

Vì Lý thuyết của mạng RS232 ,RS485 cũng có và được nhắc đến khá nhiều, nên ở đây  chỉ POST các Schematic thiết kế và Tham khảo ở các tài liệu.

Tóm tắt Giao Thức như hình sau:

Bộ Chuyển đổi RS485-RS232 dùng thường có 2 phương pháp chính:

- Dùng IC 555 để định thời (Khuyên dùng ,vì Truyền nhận tự động)

- Dùng Tín hiệu RTS của cổng Serial để điều khiển

Các IC chuyển đổi RS232<-->RS485 thông dụng là : MAX485, SN75176B, DS75176 (của Dallas)....

1 -  Sơ đồ bộ chuyển đổi dùng IC 555 để định thời

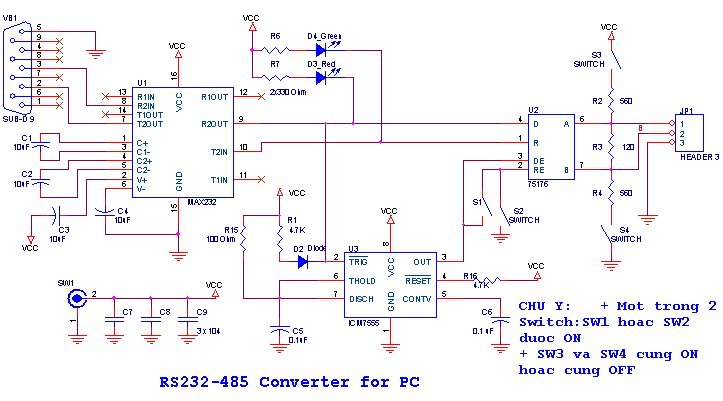

a. Mạch chuyển đổi cho PC :

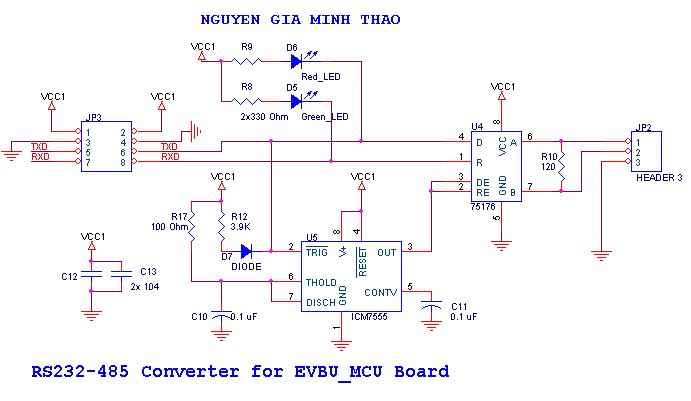

b. Bộ chuyển đổi cho MCU, PLC

2 -  Sơ đồ bộ chuyển đổi dùng tín hiệu RTS để điều khiển

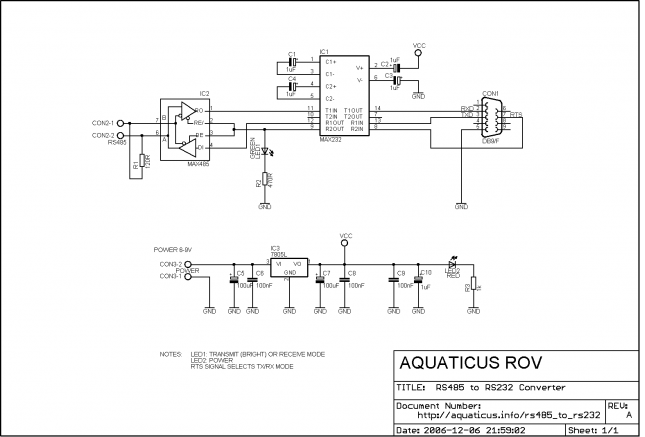

a. Mạch chuyển đổi cho PC

Trong Sơ đồ này:
+ Bạn NỐI GND cho chân thứ 15 của MAX232
+ NỐI Vcc cho chân thứ 16 của MAX 232
+ Cấp Vcc cho chân số 8 và GND cho chân số 5 của Max485 (hoặc SN75176B)

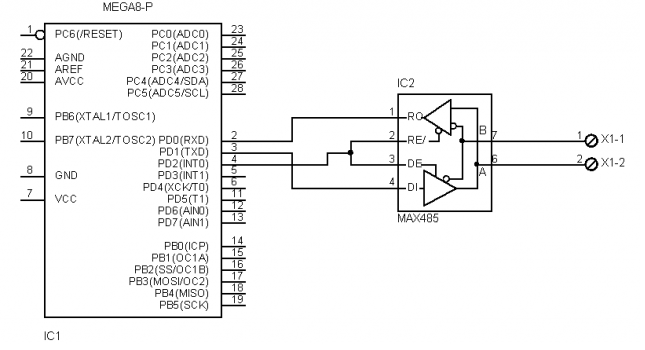

b. Mạch chuyển đổi cho MCU

Ví dụ với ATMega8



(Bài viết được sưu tầm từ Internet)
