Mạch điều khiển cho PIN (Li-on) dự phòng dùng AP5901, có chỉ thị dung lượng, đầu ra 5V/1A

AP5901 là một IC được thiết kế cho dùng cho PIN dự phòng, dòng sạc PIN 1A, đầu ra 5V/1A (bộ chuyển đổi DC-DC step-up), bảo vệ đầu ra, chỉ thị mức dung lượng PIN Lion bằng 4 LED, tiêu thụ dòng điện rất thấp khi ở chế độ chờ...

Chức năng của mạch :
+ Độ chính xác điện áp : +-1%
+ Dòng nạp đầu vào 1A, đầu ra 5V/1A
+ Chỉ thị mức dung lượng PIN bằng 4 LED đơn
+ Phím điều khiển
+ Bảo vệ PIN Lion khi điện áp xuống thấp
+ Bảo vệ quá tải và ngắn mạch.
+ Tiêu thụ dòng rất thấp khi không có tải (dưới 50uA)
+ Tự động bật đầu ra khi có tải.
Ứng dụng :
+ Nguồn dự phòng điện thoại, IPAD, MID
+ Cung cấp nguồn DC cho tải  điện áp 5V, dòng điện dưới 1A.

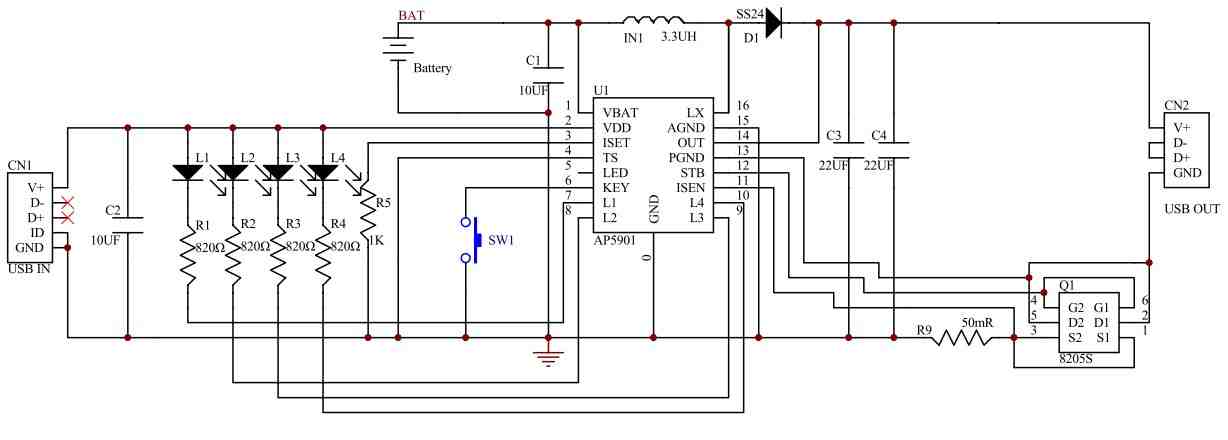

Mạch nguyên lý :

 Thông số ngõ vào :

+ Điện áp đầu vào : 4.5V ~ 6.5V DC

+ Dòng điện lớn nhất đầu vào : 1A

Thông số ngõ ra :

+ Điện áp sạc Pin Lion : 4.22V±1%

+ Điện áp đầu ra : 5.1V±3%

+ Dòng điện đầu ra : 1A

+ Dòng điện giới hạn đầu ra : 3A

Nguyên lý chức năng hoạt động của linh kiện :

+ AP5901 là IC điều khiển hệ thống.

+ USB-IN và USB- OUT là nguồn đầu vào và đầu ra của mạch.

+ C2, C1, C3, C4 là các tụ lọc nguồn đầu vào, đầu ra, PIN Lion.

+ L1, L2, L3, L4 là các LED chỉ thị dung lượng PIN lion theo 4 cấp.

+ SW1 là phím điều khiển : Điều khiển nguồn đầu ra và kiểm tra dung lượng PIN

+ Battery là PIN Lion. Thông thường điện áp PIN Lion là 3.7V

+ D1, L là tụ điện và cuộn cảm cho nâng áp đầu ra (DC-DC, Step-up). Từ điện áp của PIN khoảng 3.7V lên khoảng 5V đầu ra.

+ 8205S là Mosfet dùng để điều khiển đầu ra cho nguồn (ON/OFF) khi quá tải, quá áp.

+ R9 là điện trở Shunt. Phần phản hồi dòng điện đầu ra về cho AP5901.
