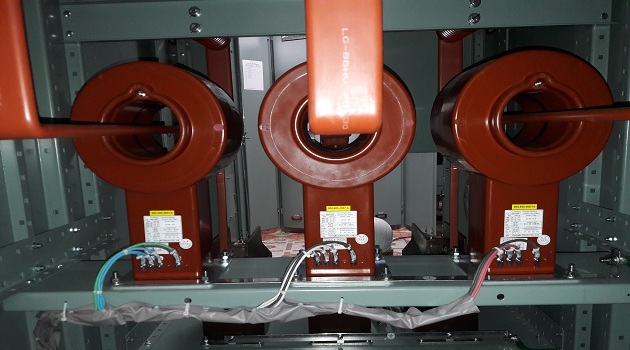

Máy biến dòng điện đo lường – Phần 3.1 – Cấp chính xác CT đo lường

17/05/2019 21:43:32 / Lượt xem: 4547 / Người đăng: biendt

– Với CCX 0.1 – 0.2 – 0.5 – 1, sai số biên độ, góc pha ở tần số định mức không vượt quá giá trị ghi trong bảng sau (IEC 60044-1). Đối với tải phía thứ cấp nằm trong dải từ 25% đến 100% tải định mức.

Máy biến dòng điện đo lường – Phần 2 – Nguyên lý

17/05/2019 21:32:40 / Lượt xem: 1748 / Người đăng: biendt

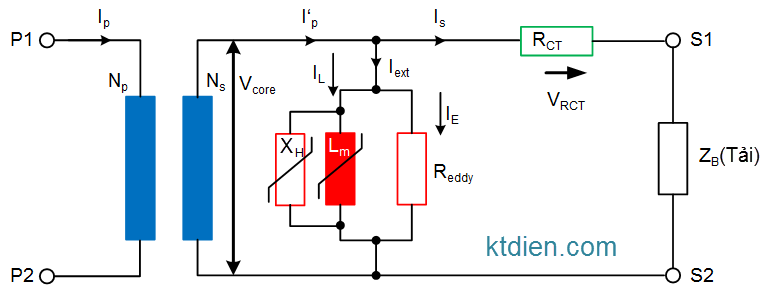

Mô hình một CT bao gồm các thành phần (xem hình 1): – Nguồn điện (nguồn lưới đặt ở phía sơ cấp) – Cuôn dây sơ cấp (N1), rất ít chỉ khoảng 1 vài vòng dây – Cuộn dây thứ cấp (N2), có hàng trăm vòng dây – Mạch từ: Môi trường cho từ thông móc vòng sang phía thứ cấp

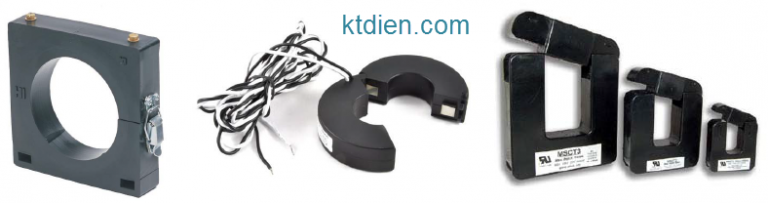

Máy biến dòng điện đo lường – Phần 1 – Chức năng, phân loại

17/05/2019 21:26:16 / Lượt xem: 1277 / Người đăng: biendt

– Chuyển tín hiệu dòng phía sơ cấp về dòng tiêu chuẩn phía thứ cấp (1A, 5A). – Chuyển tín hiệu công suất phía sơ cấp (Primary Power Signals) sang giá trị nhỏ có thể quản lý (Manageable Values) cho đối tượng sau: + Các đồng hồ chỉ thị (Indicating Meters, Revenue Metering)

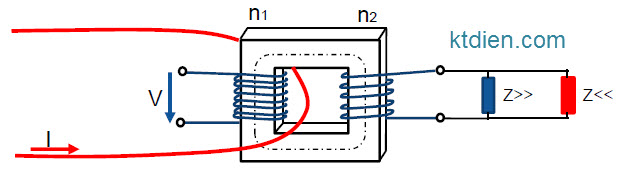

[Máy biến áp đo lường] Tổng quan máy biến áp đo lường

17/05/2019 21:18:00 / Lượt xem: 3600 / Người đăng: biendt

Cấu tạo chung của máy biến áp đo lường bao gồm: Mạch từ, cuộn dây sơ cấp và cuộn dây thứ cấp. – Đối với máy biến dòng điện: Làm việc ở chế độ ngắn mạch, số vòng dây sơ cấp nhỏ hơn rất nhiều so với số vòng dây thứ cấp (n1n2)

Các thông số cơ bản và chế độ làm việc của máy biến dòng điện

09/05/2019 20:42:44 / Lượt xem: 2736 / Người đăng: biendt

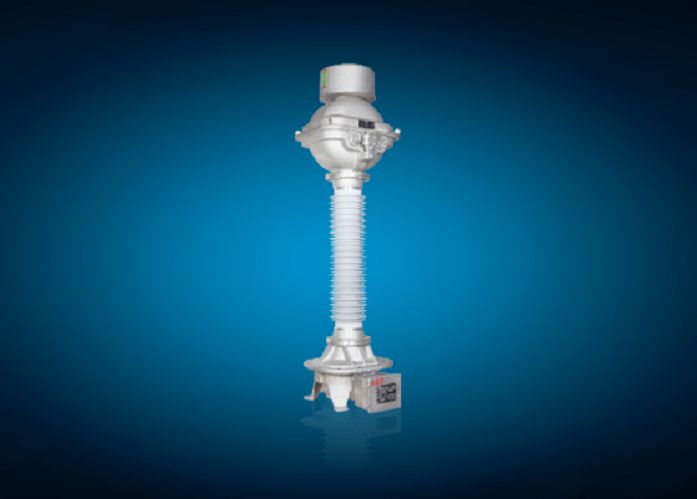

Máy biến dòng điện(CT) là thiết bị điện dùng để biến đổi dòng điện có trị số lớn và điện áp cao xuống dòng điện có trị số tiêu chuẩn 5A hoặc 1A, điện áp an toàn để cung cấp cho mạch đo lường, điều khiển và bảo vệ.

Các thông số cơ bản và chế độ làm việc của máy biến điện áp

09/05/2019 20:38:35 / Lượt xem: 4973 / Người đăng: biendt

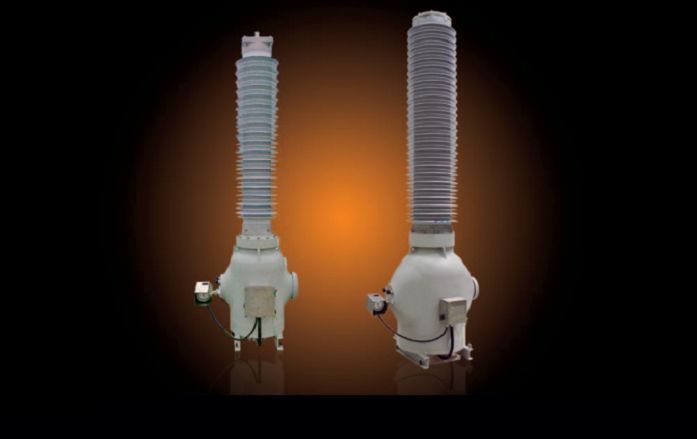

Máy biến điện áp là một thiết bị có tác dụng cách ly phần sơ cấp với thứ cấp, nhiệm vụ biến đổi điện áp lưới từ trị số cao xuống trị số thấp, cung cấp cho thiết bị đo lường, bảo vệ, tự động hoá. Thường công suất của tải máy biến điện áp rất bé (vài chục đến vài trăm VA)

Dao cách ly

09/05/2019 20:33:01 / Lượt xem: 1901 / Người đăng: biendt

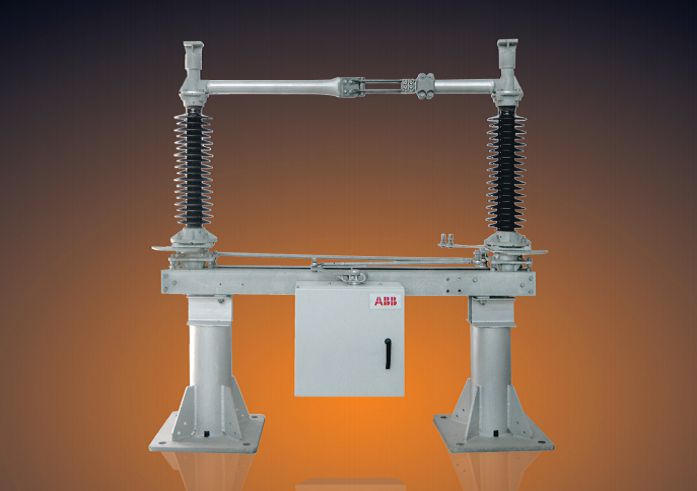

Có nhiều loại dao cách ly. Mỗi kiểu dao cách ly được lựa chọn phù hợp với sơ đồ trạm biến áp. Hiện nay người ta chế tạo dao cách ly cao áp có điện áp từ 72,5kV đến 800kV, dòng điện định mức từ 1250A đến 4000A, dòng điện ổn định động từ 63A đến 160kA.

Ký hiệu và chức năng của các thiết bị đóng cắt

09/05/2019 20:29:25 / Lượt xem: 1989 / Người đăng: biendt

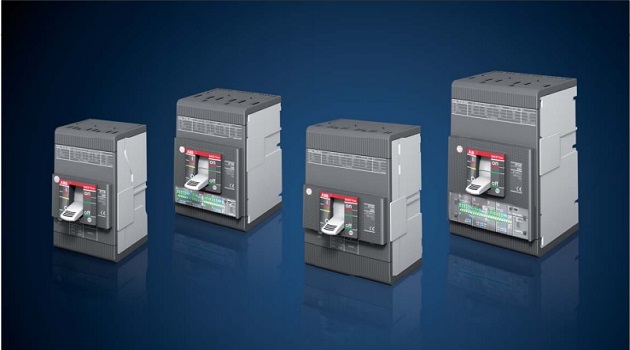

Thiết bị chống dòng rò, thực chất là loại MCCB hay MCB bình thường có thêm bộ cảm biến dòng rò. Loại này vừa bảo vệ ngắn mạch, vửa bảo vệ quá tải, vừa bảo vệ dòng rò ( nên giá đắt hơn. Có khi bộ RCD trong ELCB còn đắt gấp hàng chục lần RCCB hay RCBO bình thường).
