Giải thích sai số của thiết bị đo kiểu : ±xx%rdg ±yydgts

Giải thích sai số của thiết bị đo kiểu : ±xx%rdg ±yydgts


Chú thích :
- Rdg viết tắt của từ Reading trong tiếng anh. Tức là giá trị đọc được.
- Dgts viết tắt của từ digits trong tiếng anh. Tức là số được cộng thêm. dgts = digits = count.
Trong mỗi thiết bị đo lường có độ chính xác khác nhau. Có 2 loại cơ bản :
- Full scale là phần trăm của giải đo.
- Rdg+dgts là phần trăm giá trị đọc được “reading” và kết hợp sai số (dgts).

Trường hợp với sai số : ±xx%rdg±yydgts là số phần trăm của giá trị đọc và kết hợp sai số (dgts) cộng thêm với số cuối của màn hình hiện thị ở thiết bị kỹ thuật số.
                ±xx%rdg là phần trăm sai số của giá trị đọc.
                ±yydgts là phần kết hợp sai số dgt cộng thêm với số cuối của màn hình hiện thị và có thể được hiểu thêm là chữ số cuối cùng trên màn hình có thể thay đổi bằng ±yy lần đếm.

Một vài thiết bị đo thì sai số yydgts là một giá trị cố định ở trong 1 thang đo. Ví dụ ±2%rdg±10mA, ±1%rdg+1mV...

Ví dụ : Một thiết bị có sai số : ±2,0% rdg ±5 dgts và giá trị đo thực tế được hiện thị trên màn hình là 10,01V, độ phân giải 0,01V.
Như vậy tính tổng sai số thiết bị sẽ như sau :
       - Sai số rdg : 10,01 * 2% = ±0,2002V
       - Sai số dgt : Do trên màn hình hiện thị 10,01V, độ phân giải 0.01 , giá trị của số cuối cùng là 1, Sai số dgts là (5 + 1) * 0,01= ±0,06V
       - Như vậy tổng sai số của thiết bị ở giá trị trên là : ±0,2002V + ±0,06V = ±0,2602V.
       - Giá trị đo chính xác của máy : 10,01V ±0,2602V

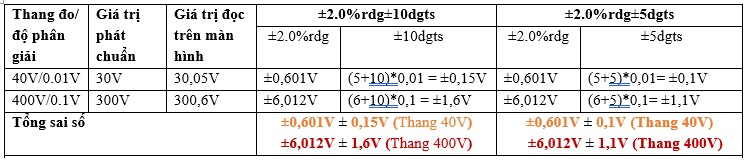

So sánh sự khác nhau : Cùng sai số rdg nhưng khác nhau về dgt.
Lấy một đồng hồ vạn năng có thang đo DCV : 40/400V, độ phân giải : 0,01V/0,1V, sai số ±2,0%rdg+10dgts được so sánh với ±2,0%rdg+ 5dgts.
Tính tổng sai số như sau :
