Khái quát về động cơ không đồng bộ

    - Là động cơ chủ lực trong công nghiệp

    - Cấu tạo đơn giản, giá thành rẻ

    - Vân hành dễ dàng

    - Làm việc tin cậy

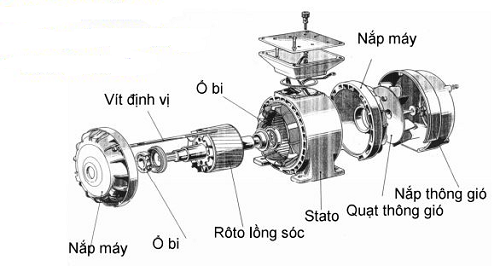

Cấu tạo động cơ không đồng bộ

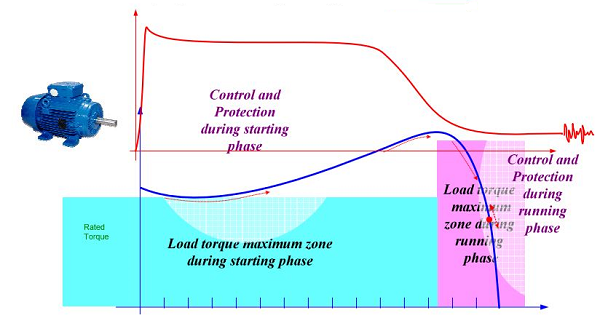

    - Đặc tính động cơ:

Các phương pháp khởi động động cơ

Khi khởi động một động cơ ta cần xét đến những yêu cầu cơ bản sau:

    - Phải có mômen mở máy đủ lớn để thích ứng với đặc tính cơ của tải.

    - Dòng điện mở máy càng nhỏ càng tốt

    - Phương pháp khởi động và thiết bị cần dùng đơn giản, rẻ tiền, chắc chắn.

    - Tổn hao công suất trong quá trình khỏi động động cơ càng thấp càng tốt.

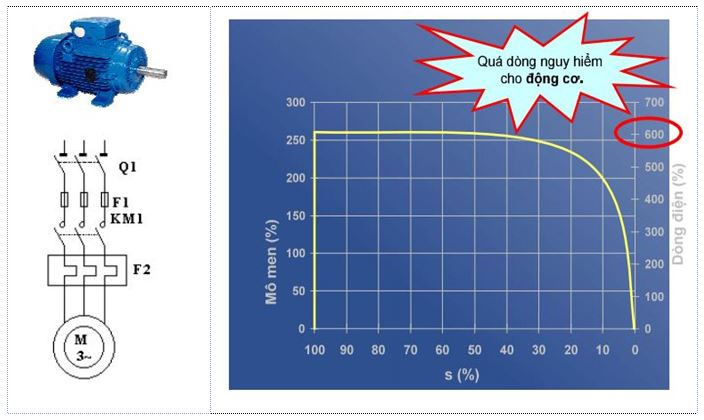

Khởi động động cơ trực tiếp:

Là phương pháp khởi động đơn giản nhất, chỉ việc đóng động cơ điện vào lưới điện với điện áp thích hợp là được:

- Dòng điện khởi động tăng vọt (gấp 6 lần dòng định mức) > ảnh hưởng bất lợi tới nguồn điện.

    - Dòng điện khởi động lớn có thể gây sốc với động cơ, làm hư hỏng các cơ cấu cơ khí.

    - Dòng khởi động giảm dần khi tốc độ động cơ tăng lên

    - Điện áp khởi động = 100%

    - Dòng khởi động = (4 đến 8).In

    - Moomen khởi động = (0,6 đến 1,5).Tn

Ưu điểm khởi động trực tiếp:

    - Mở máy nhanh.

    - Thiết bị khởi động đơn giản > giá thành rẻ

    - Mômen khởi động lớn

Nhược điểm khởi động trực tiếp:

    - Dòng khởi động động cơ lớn

    - Nếu quán tinh của tải lớn, thời gian khởi động kéo dài >gây sụt áp trên lưới, làm động cơ nóng nên.

    - Sốc và hao mòn cơ khí khi khởi động

Ứng dụng :

    - Các máy truyền động, máy công cụ công suất nhỏ, thường khởi động có tải.

Khởi động động cơ Y/D

Thích hợp với những động cơ khi làm việc bình thường đấu tam giác. Khi mở máy ta đổi thành Y, như vậy điện áp đưa vào 2 đầu mỗi pha giảm căn 3 lần.

Sơ đồ mạch động lực và điều khiển động cơ:

- Điện áp khởi động = 58%

    - Dòng khởi động = (1,3 đến 2,6).In

    - Moomen khởi động = (0,6 đến 1,5).Tn

Ưu điểm khởi động Y/D:

    - Bộ khởi động đơn giản, giá rẻ

    - Hạn chế dòng khởi động thấp

Nhược điểm khởi động Y/D:

    - Mômen khởi động thấp

    - Không hiệu chỉnh được các thông số động cơ khi khởi động.

    - Chuyển đổi Y/D dẫn tới quá độ dòng điện giá trị lớn

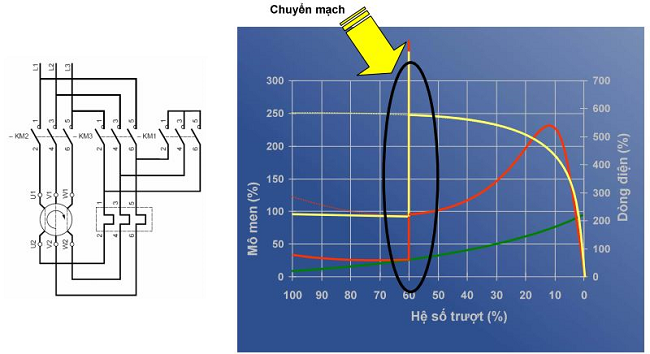

Đặc tuyến dòng, mômen, hệ số trượt khi khởi động Y/D

Ứng dụng khởi động Y/D:

    - Áp dụng cho những động cơ khi làm việc đấu tam giác.

    - Động cơ chạy không tải hoặc tải nhỏ (bơm ly tâm, quạt...)

Khởi động động cơ bằng máy biến áp tự ngẫu

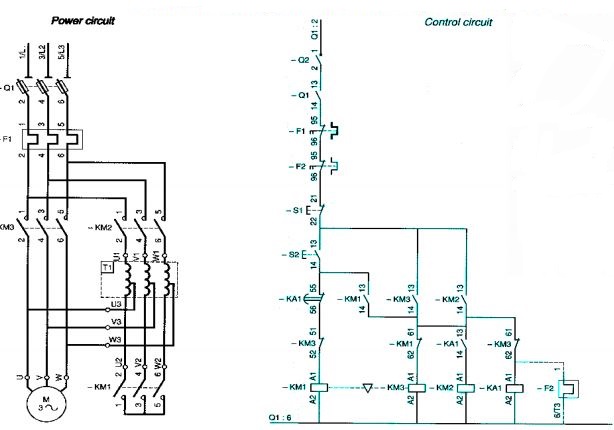

Sơ đồ mạch động lực và điều khiển động cơ:

- Điện áp khởi động = 40/65/80%

    - Dòng khởi động = (1,7 đến 4).In

    - Moomen khởi động = (0,4 đến 0,85).Tn

Ưu điểm khởi động bằng MBATN:

    - Đặc tuyến dòng/mômen khởi động phù hợp

    - Có thể điều chỉnh các thông số khởi động

    - Không bị gián đoạn nguồn cấp khi chuyển mạch

Nhược điểm khởi động bằng MBATN:

    - Giá thành Máy biến áp tự ngẫu lớn.

    - Hạn chế số lần khởi động.

Ứng dụng:

    - Động cơ có mômen quán tính lớn, khi khởi động đòi hỏi phải hạn chế dòng khởi động.
