Bẫy chuột điện tử

Bẫy chuột điện tử


Hôm nay nhà nhiều chuột quá nên mình tìm cách giệt chuột ôi những con chụt đáng ghét bỗng nhớ lại cái bẫy chuột dùng quang điện của KS Ánh nên mình mô phỏng làm theo.

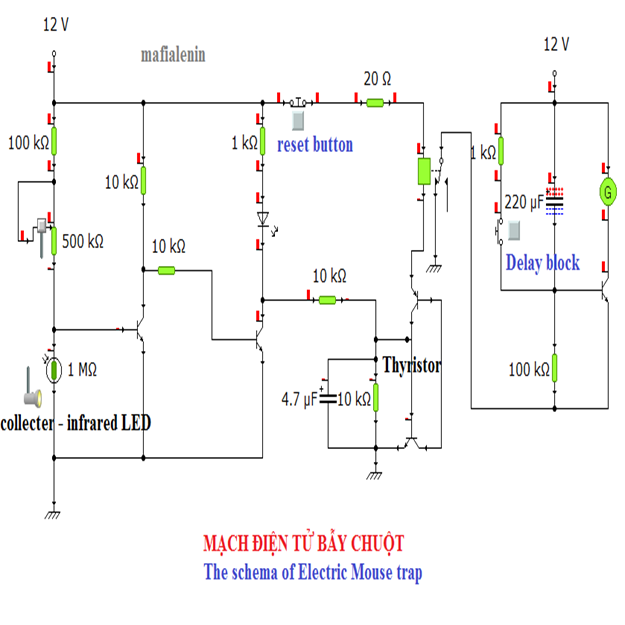

Nguyên lí của mạch rất đơn giản gồm hai khối cảm biến với mạch trễ mở motor quay trục cuốn cái cây đinh kéo sập cánh cửa bẫy được gá sẵn thành phần chính mạch gồm một led phát hồng ngoại (emiter - infrared Led) và led thu (collecter - infrared Led) .
Mạch có 2 trạng thái:
- Trạng thái chờ: Led phát chiếu vào led thu, nội trở led thu giảm xuống nên điện áp ở cực b của tran 1 giảm xuống nên ko dẫn nên con tran 2 dẫn làm led chĩ thị sáng, điện áp cực C tran 2 giảm nên ko đủ phân cực cho cặp thyristor dẫn nên relay ko đóng khối delay không có điện cấp motor ko chạy.
- Trạng thái bắt mồi: Led thu bị chụt che ánh sáng từ led phát nên nội trở tăng lên làm cho con tran 1 dẫn, tran 2 ngưng dẫn đèn led chỉ thị tắt, thyristor dẫn relay đóng tụ 220uF nạp làm tran 3 dẫn motor quay kéo cây đinh đóng sập bẫy. Khi hết thời gian nạp tụ dòng nạp ngưng nên tran 3 ko dẫn motor bị ngắt để tránh kẹt dây
* Nút reset button dùng để cắt điện cho thyristor ngắt relay . Nút mắc song song với con tụ 220u để xả điện qua điện trở 1k để xả điện cho tụ.
