Trong bài đăng này mình sẽ hướng dẫn các bạn chớp tắt nhiều LED cùng lúc cũng như 1 số hiệu ứng đơn giản như : Xen kẻ, nữa sáng nữa tắt,sáng hết tắt hết …. Để tạo được nhứng hiệu ứng đơn giản như vậy thì mình sẽ giới thiệu với các bạn bảng mã HEX để giúp chúng ta dễ dàng tạo ra nhưng hiệu ứng đơn giản trên.

Trong bài đăng trước mình đã hướng dẫn các bạn cách làm sáng tắt 1 con LED theo 2 cách là :

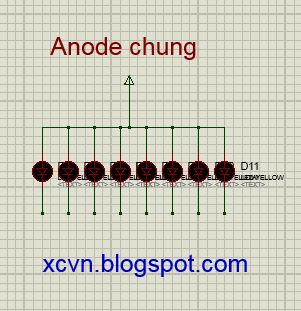

Anode chung.

led anode chung

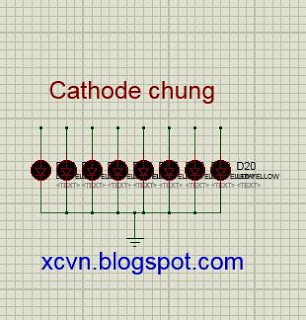

- Cathode chung.

Còn trong bài đăng này mình sẽ hướng dẫn các bạn chớp tắt nhiều LED cùng lúc cũng như 1 số hiệu ứng đơn giản như : Xen kẻ, nữa sáng nữa tắt,sáng hết tắt hết …. Để tạo được nhứng hiệu ứng đơn giản như vậy thì mình sẽ giới thiệu với các bạn bảng mã HEX để giúp chúng ta dễ dàng tạo ra nhưng hiệu ứng đơn giản trên.

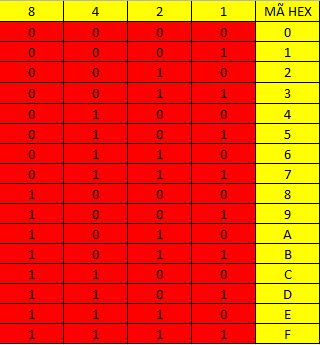

Trước tiên là bảng mã HEX từ 0 -15 như hình 1.

bảng mã BCD

Và đây là bảng tính mã HEX cụ thể để xuất ra các chân của Vi Điều Khiển để điều khiền LED sáng theo mong muốn. Các bạn xem hình 2.

- Đây là nhưng hiệu ứng vô cùng đơn giản mục đính của bài này là giúp các bạn có kiến thức về cách tính nã nhị phân BCD và cách điều khiển 1 PORT của Vi Điều Khiển.

- Đây là ảnh mô phỏng proteus.

chaser led pic16f877a

- Đây là code chương trình.

#include <stdio.h>

#include <stdlib.h>

#define _XTAL_FREQ 4000000

#include <xc.h>

// CONFIG

#pragma config FOSC = XT        // Oscillator Selection bits (XT oscillator)

#pragma config WDTE = OFF       // Watchdog Timer Enable bit (WDT disabled)

#pragma config PWRTE = OFF      // Power-up Timer Enable bit (PWRT disabled)

#pragma config BOREN = OFF      // Brown-out Reset Enable bit (BOR disabled)

#pragma config LVP = OFF        // Low-Voltage (Single-Supply) In-Circuit Serial Programming Enable bit (RB3 is digital I/O, HV on MCLR must be used for programming)

#pragma config CPD = OFF        // Data EEPROM Memory Code Protection bit (Data EEPROM code protection off)

#pragma config WRT = OFF        // Flash Program Memory Write Enable bits (Write protection off; all program memory may be written to by EECON control)

#pragma config CP = OFF         // Flash Program Memory Code Protection bit (Code protection off)

void GPIO_init (void);

void SANGHET (void);

void TATHET (void);

void XENKE (void);

void SANGNUA (void);

void main (void)

{

    GPIO_init();

    while(1)

    {

        SANGHET();

        __delay_ms(500);

        TATHET();

        __delay_ms(500);

        XENKE();

        __delay_ms(500);

        SANGNUA();

        __delay_ms(500);

    }

}

void GPIO_init(void)

{

    TRISB = 0X00;

    PORTB = 0X00;

}

void SANGHET (void)

{

    PORTB = 0XFF;

}

void TATHET (void)

{

    PORTB = 0X00;

}

void XENKE (void)

{

    PORTB = 0XAA;

    __delay_ms(500);

    PORTB = 0X55;

}

void SANGNUA (void)

{

    PORTB = 0X0F;

    __delay_ms(500);

    PORTB = 0XF0;

}

Chương trình và mô phỏng được làm trên : Phần mềm MPLAB X IDE  (XC8) và Protues 8.1
