Ampe kìm kế là gì? Cách sử dụng?

Ampe kìm kế là gì? Cách sử dụng?


Ampe kế - Ampe kìm là gì?

Ampe kìm (ampe kế) còn gọi là đồng hồ kẹp. Là thiết bị điện tử dùng để đo cường độ dòng điện, điện trở, tần số, điện dung, điện áp...Chính vì mục đích chính là đo cường độ dòng điện khi được sáng chế ra nên nó được đặt tên theo đơn vị đo dòng điện là Ampe.

Ampe kế (hay ampe kìm) là dụng cụ đo cường độ dòng điện được mắc nối tiếp trong mạch. Ampe kế dùng để đo dòng rất nhỏ cỡ miliampe gọi là miliampe kế. Tên của dụng cụ đo lường này được đặt theo đơn vị đo cường độ dòng điện là ampe. Hiện nay có nhiều loại ampe kìm như: ampe kìm kỹ thuật số, ampe kìm đo công suất, điện áp, điện trở....

Các loại ampe kìm:

Hiện nay có các loại ampe kìm kế như:

  • Ampe kìm đo dòng điện.
  • Ampe kìm đo công suất.
  • Ampe kế đo điện áp.
  • Ampe kế kỹ thuật số.
  • Đồng hồ kẹp đa năng...



Ai sử dụng Ampe kìm?

  • Kỹ thuật viên bảo trì công nghiệp
  • Kỹ thuật viên kiểm soát
  • Thợ điện – trong nhà và nhà thầu
  • Cơ sở vật chất, bảo trì tòa nhà và kỹ thuật viên HVAC
  • Tổ chức dịch vụ

Ampe kẹp được sử dụng trên cái gì?

  • Thiết bị công nghiệp
  • Điều khiển công nghiệp
  • Những hệ thống điện
  • HVAC thương mại / công nghiệp

Họ sử dụng ampe kìm để làm gì?

  • Dịch vụ: Sửa chữa các hệ thống hiện có trên cơ sở khi cần thiết.
  • Cài đặt: Khắc phục sự cố cài đặt, thực hiện kiểm tra mạch cuối cùng và giám sát thợ điện học nghề trong khi lắp đặt thiết bị điện.
  • Bảo trì: Thực hiện bảo trì định kỳ và phòng ngừa trên các hệ thống cơ điện.



Cách sử dụng ampe kìm đo dòng điện.

Các bước hướng dẫn sử dụng ampe kìm đo dòng điện (ampe) như sau:

Bật công tơ và tháo đầu dò (nếu có)

Chọn chức năng hiện tại AC hoặc DC bằng cách sử dụng quay số.

Màn hình hiển thị sẽ hiển thị một dấu hiệu hàm, điều này sẽ xác nhận rằng phép đo được phát hiện thông qua kẹp (Đọc hướng dẫn sử dụng để xem đồng hồ của bạn chỉ ra điều này như thế nào)

Mở cấu trúc giống như hàm bằng đòn bẩy bên và chèn dây dẫn qua đó đo dòng điện

Kỹ thuật viên có thể làm điều này với bàn tay phụ của họ để đo lường có thể được ghi lại bằng cách sử dụng

Sau đó đóng cấu trúc giống như hàm và mức độ dây dẫn giữa các dấu liên kết được ghi trên hàm.

Nếu các dấu này không được hiển thị trong kiểu máy của bạn, hãy thử điều chỉnh dây dẫn ở giữa kẹp

Màn hình sẽ hiển thị đọc thích hợp. Người dùng có thể thay đổi độ phân giải theo yêu cầu, nhưng hầu hết các mô hình đồng hồ đều tự động thực hiện điều này.

Đó là khuyến cáo rằng tất cả các phép đo nên được thực hiện cho dây dẫn được cách điện đúng cách. KHÔNG đo xung quanh dây sống.

Một lưu ý phụ cho Clamp Meters với đầu dò hiện tại linh hoạt

Một số mô hình cũng có tính năng bổ sung của đầu dò dòng linh hoạt có thể được sử dụng để đo dòng điện và điện áp của dây dẫn ở những khu vực nhỏ, nơi sử dụng cấu trúc cứng như hàm trở nên khó khăn.

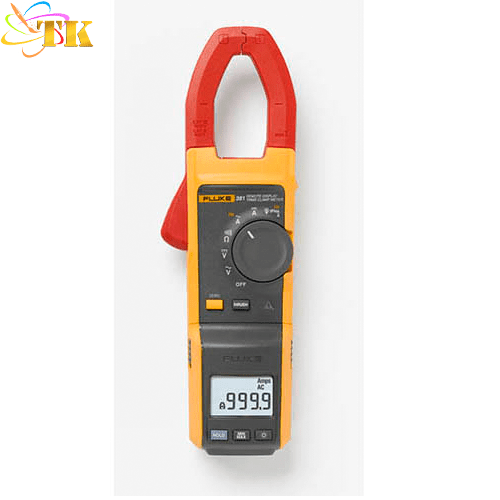

Đồng hồ kẹp Fluke 381 với đầu dò iFlex. Nguồn: fluke.com.vn

Đầu tiên, gắn đầu kia của đầu dò vào đồng hồ và sau đó tiếp tục.

Quá trình này tương tự với sự thay đổi duy nhất mà bạn phải đảm bảo đầu dò được vết thương đúng cách và sau đó kết nối lại với đồng hồ.

Chọn chức năng thích hợp (mét với tính năng này thường sẽ có chức năng riêng trên mặt số). Màn hình hiển thị ngay lập tức sẽ hiển thị phép đo tương ứng.

Vài lời khuyên hữu ích khi đo bằng đồng hồ kẹp

Kinh nghiệm luôn luôn đến đầu tiên trong thử nghiệm, nhưng nếu bạn là người mới bắt đầu, dưới đây là một số mẹo hữu ích để giúp bạn thông qua các dự án đầu tiên của bạn:

Sử dụng một đồng hồ kẹp rất dễ dàng nếu bạn hiểu cách nó hoạt động. Nó trở nên dễ dàng hơn nếu làm theo hướng dẫn này trong khi thử nghiệm với nó.

Vì vậy, đưa ra công cụ mới của bạn và đo lường đi.
