Mạch thiết kế driver cho cầu nghịch lưu 1 pha dùng IR2110 và IRF540
File
Người đăng: biendt
|
Ngày cập nhật: 09/04/2022 - 10:01:18
|
Tác giả: thienhaiblue@gmail.com
|
Nguồn:

Mạch thiết kế driver cho cầu nghịch lưu 1 pha dùng IR2110 và IRF540

583 2

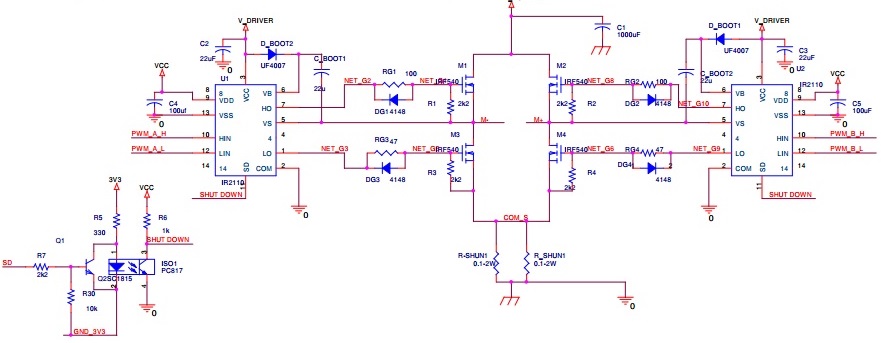

Mạch thiết kế chi tiết driver cho cầu nghịch lưu 1 pha sử dụng IR2110 và Mosfet IRF540. Với mạch này chúng ta có thể nâng cấp công suất lên bằng thay đổi Mosfet tương ứng.
Đặc điểm chính của mạch :
- Mạch thiết kế chi tiết và đầy đủ cho phần điều khiển công suất.
- Các ly hoàn toàn giữa mạch công suất và điều khiển
- Có phản hồi lỗi : Quá tải, shutdown
