[Video] - Lắp ráp mạch nguồn ổn định 5V/1A,12V/1A dùng biến áp

[Video] - Lắp ráp mạch nguồn ổn định 5V/1A,12V/1A dùng biến áp


Tổng quan :
Hướng dẫn lắp dáp một mạch nguồn ổn định có đầu ra 5VDC, 12VDC sử dụng biến áp. Sử dụng các linh kiện đơn giản và có sẵn trên thị trường.

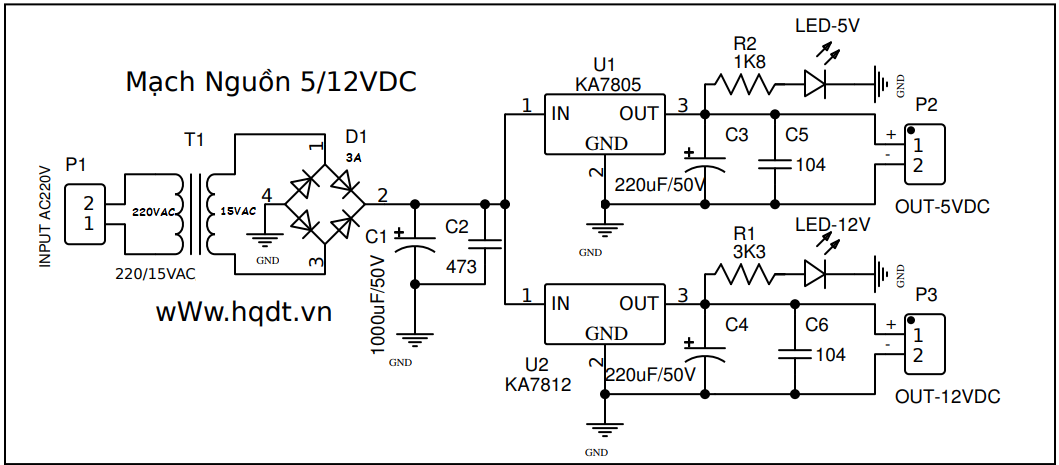

Mạch nguyên lý :

Bao gồm :

- Khâu biến áp T1 : Hạ từ 220VAC xuống 15VAC
- Khâu chỉnh lưu điện áp xoay chiều thành một chiều : D1
- Khâu lọc sau chỉnh lưu : C1, C3
- Khâu ổn định điện áp 5V, 12V : U1-KA7805 và U2-KA7812
- Khâu lọc nguồn đầu ra : C3,C4,C5,C6
- Các LED chỉ thị trạng thái.

Tham số cơ bản :
- Điện áp đầu ra ổn định 5V - 1A
- Điện áp đầu ra ổn định 12V-1A
- Điện áp đầu vào khoảng : 200V ~ 230VAC

Lưu ý :

  • Biến áp chuyển đổi 220V/15V phải đủ công suất tối thiểu > 17W. Biến áp sử dụng trong mạch là biến áp 3W.
  • Tản nhiệt cho hai IC ổn định điện áp KA7805 và KA7812

Ứng dụng: .
- Cung cấp nguồn ổn định 5V, 12V cho mạch điện tử, các tải tiêu thụ nguồn hoặc có thể tích hợp trong các hệ thống cấp nguồn 5V, 12V.

Xem Video :


Video còn nhiều điểm thiếu sót, mong các bạn đóng góp ở bình luận để hoàn thiện video này.
Xem thêm video tại kênh : www.youtube.com/biendt
