Thu phát IR điều khiển đèn giao thông

Đây là 1 bài toán vi điều khiển ứng dụng của thu phát hồng ngoại và vi xử lý vào để hoàn thành 1 bài toán là thu phát IR điều khiển đèn giao thông. Sử dụng vi xử lý Pic 16F877A và đôi thu phát BL9148 và BL9149.
1: Nội dung của của bài toán
-Sử dụng bộ điều khiển từ xa bằng hồng ngoại (IR) để điều khiển Pic16f877a . Dùng 4 chân ngắt RB4-RB7.
+ Bộ điều khiển từ xa bằng hồng ngoại dung BL9148b (mạch phát) và BL9149 (mạch thu) –(do không có con PT2248 và PT2249)
+ Vi điều khiển dùng pic16f877a nhận tín hiệu ngắt từ hồng ngoại để điều khiển hệ thồng đèn giao thông (hiển thị lên LCD các chế độ hoạt động)- (có thể dung led 7 đoạn hiển thị thời gian hoạt động)
-Ứng dụng thưc tế điều khiển hệ thống đèn giao thông tại ngã 4 với 4 chế độ:
+ chế độ bình thường( chế độ 0): Đèn giao thông hoạt động binh thường , định thời gian hoạt đông bằng nhau cho 2 làn đường.
+ Chế độ ưu tiên (chế độ 1): Đèn giao thông hoạt động cho làn đường 1 có thời gian đèn xanh dài hơn
+ Chế độ nhấp nháy (chế độ 2): 2 đèn vàng nhấp nháy khi cho phép 2 làn đường cùng hoạt động
+Chế độ khẩn cấp( chế độ 3): Chỉ cho làn đường 1 hoạt động[separator]
2: Một số ưu nhược điểm của thiết bị thu phát dùng IRa) Ưu điểm :
+ Không dây dẫn
+ Led phát và thu nhỏ, gọn dễ dàng thiết kế và lắp đặt độ tin cậy cao
+ Điện áp cung cấp thấp, công suất tiêu tán nhỏ
+ Điều khiển được nhiều thiết bị
+ Tính khả thi cao, linh kiện dễ tìm trên thị trường
b) Nhược điểm
+ Tầm xa bị hạn chế
+ Dòng điện cao tức thời
+ Nhiễu hồng ngoại do các nguồn nhiệt xung quang phát ra, nên gây ảnh hưởng và hạn tầm phát. Do đó chỉ dùng trong các phòng hay khi nơi có nhiệt độ môi trường thấp
+ Hạn ché khi bị vật cản nên không phát xa được
3: Mạch thu phát hồng ngoại dùng BL9148 và BL9149
a) Mạch phát
Cũng giống như con PT2248 thì BL9148 cũng có chức năng tương tự là phát ra sóng hồng ngoài có tần số khoảng 38Khz. Chi tiết về BL9148 các pác tham khảo trong datasheet và dựa vào datasheet có mạch nguyên lý của mạch phát như sau :

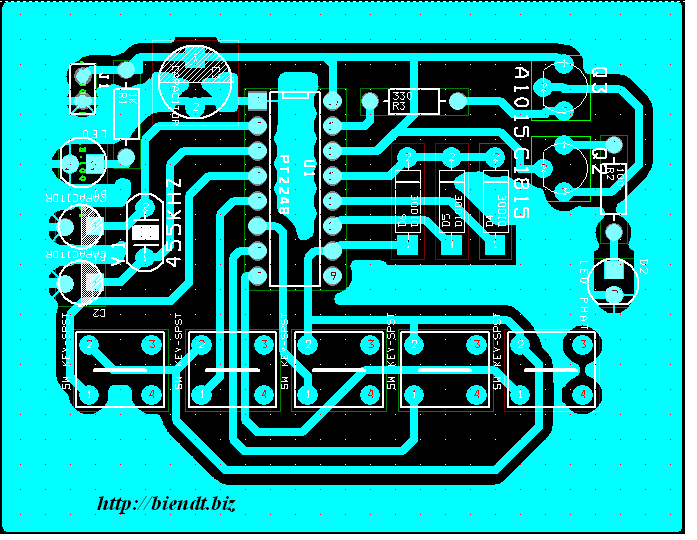

Đây là mạch PCB của mạch phát

b) Mạch thu

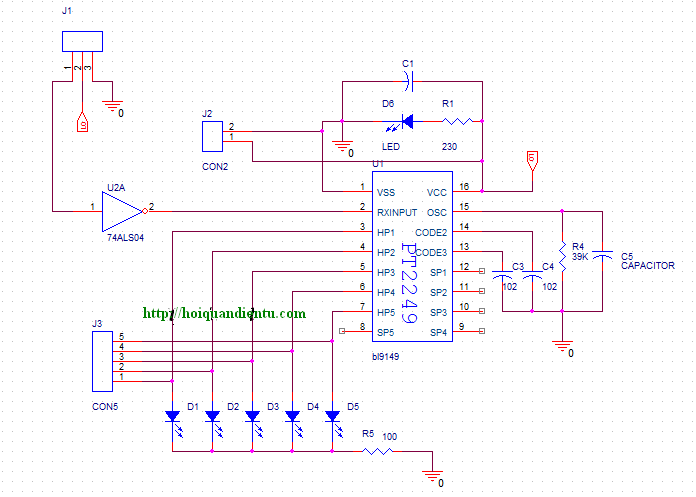

Cũng giống như con PT2249 thì BL9149 cũng có chức năng tương tự là thu sóng hồng ngoài có tần số khoảng 38Khz. Chi tiết về BL9148 các pác tham khảo trong datasheet và dựa vào datasheet có mạch nguyên lý của mạch thu như sau :

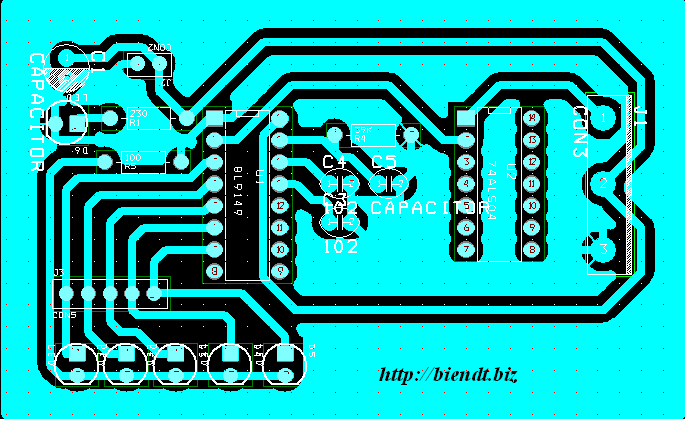

Đây là mạch PCB của mạch thu

3) Mạch nạp Pic16F877A và mạch đèn giao thông

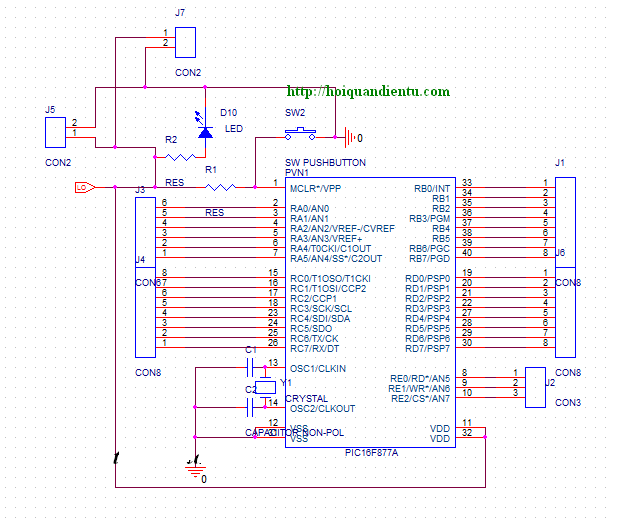

a) Mạch điều khiển Pic16F877A

Mạch PCB của mạch điều khiển PIC16F877

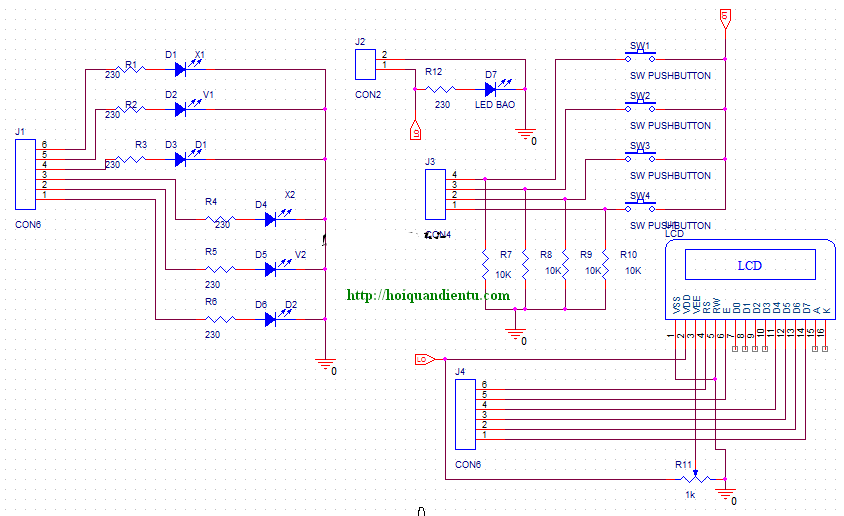

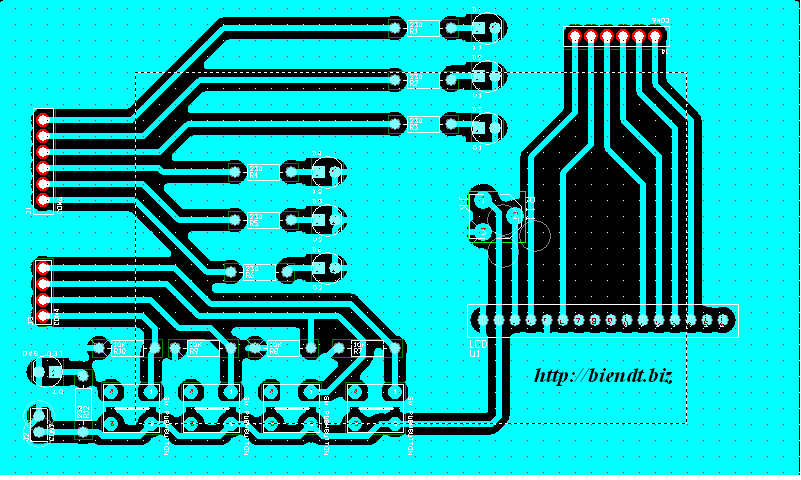

b) Mạch đèn giao thông


4) Mạch mô phỏng

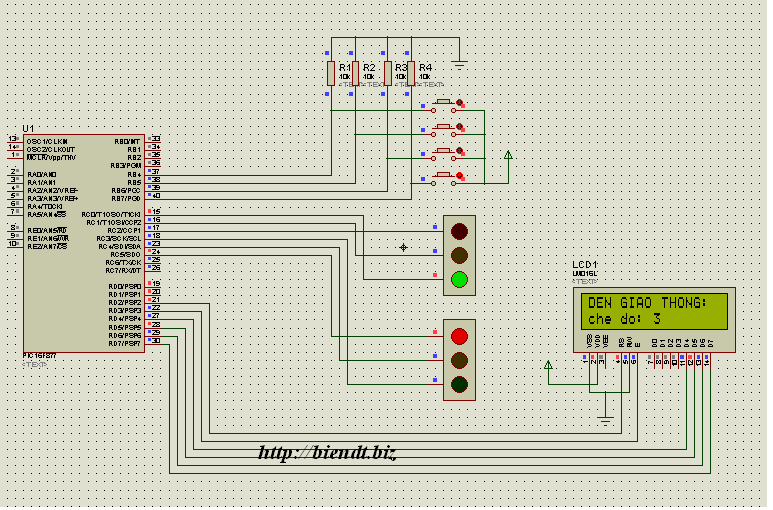

Đây là mạch được mô phỏng trên Protues.

5) Chương trình nạp vào Pic16F877
Đây là chương trình viết bằng ngôn ngữ CCS
Chi tiết chương trình và mạch có thể download :
