Phần mềm thiết kế và vẽ mạch điện công nghiệp Auto CAD Electrical

AutoCAD Electrical là phần mềm thiết kế kỹ thuật điện, nó bao gồm tất cả các chức năng của phần mềm AutoCAD, cộng với tính năng của phần mềm kỹ thuật điện tử như thư viện biểu tượng, báo cáo danh mục vật liệu, thiết kế I/O PLC làm cho điều khiển nhanh và hiệu quả hơn

Tính năng chính của phần mềm thiết kế độ họa điện Auto CAD

1- Tài liệu điện

• Tạo báo cáo tự động : Các công cụ được tích hợp trong AutoCAD Electrical sẽ tự động tạo và cập nhật các báo cáo bao gồm danh mục vật liệu (BOM), danh sách dây, PLC I/O, sơ đồ thiết bị đầu cuối, bản tóm tắt cáp và tham khảo chéo. Sắp xếp và lọc dữ liệu để tạo ra các báo cáo tùy chỉnh chỉ hiển thị các thông tin liên quan. Đặt các báo cáo vào bản vẽ kỹ thuật điện như một đối tượng bảng thông minh, có thể dễ dàng cập nhật sau hoặc lưu vào một tập tin.
• Hợp tác với khách hàng và nhà cung cấp: Dễ dàng trao đổi dữ liệu với khách hàng, nhà cung cấp ở dạng tập tin gốc DWG. Chỉnh sửa và xem các bản vẽ điện trong bất kỳ chương trình nào tương thích với DWG, như phần mềm thiết AutoCAD hay AutoCAD LT 2D. Khi bản vẽ điện được chỉnh sửa bởi các nguồn lực bên ngoài, AutoCAD Electrical có thể tạo báo cáo về các sửa đổi đã được tạo ra.
• Tổ chức tập tin và dự án: Tạo thư mục và thư mục con trong một dự án phác thảo điện, dễ dàng di chuyển các tập tin DWG vào những thư mục đó. Tạo nhiều thư mục và cấp độ thư mục như bạn muốn, có thể linh động tổ chức các dự án theo bất cứ cách nào phù hợp.
• Tổ chức tập tin linh hoạt thông qua thao tác kéo thả: Dễ dàng kéo và thả các tập tin trong dự án phác thảo điện. Khả năng này cung cấp cho bạn sự linh hoạt để thay đổi thư mục của tập tin, di chuyển tập tin vào các thư mục và di chuyển các thư mục vào thư mục con. Tính năng này không làm thay đổi tên tập tin hoặc cập nhật thông tin của chúng.
• Tab Location View trong Project Manager: Xem dự án một cách linh hoạt nhờ Location View. Tab này cho phép bạn xem tất cả các thiết bị trong dự án bằng cách cài đặt và định vị trong trình xem hình cây. Một bảng điều khiển mở rộng trên Location View cho phép xem và xuất các thiết bị riêng lẻ cùng các thông tin được kết nối.

2- Bố trí bảng điện điều khiển

• Vẽ sơ đồ bố trí bảng điều khiển điện thông minh: Trích xuất một danh sách các thành phần sơ đồ cho vị trí trong bản vẽ sơ đồ bố trí bảng điều khiển điện. Chọn vị trí bảng điều khiển và một đại diện vật lý của mỗi thiết bị để chèn vào layout. Phần mềm tự động tạo liên kết giữa thiết bị với đại diện của nó. Bất cứ thay đổi nào được tạo ra trên sơ đồ điện và các đại diện đều được cập nhật đến các đối tượng liên quan khác.
• Thiết kế thiết bị đầu cuối: Quản lý, chỉnh sửa các thiết bị đầu cuối, bộ nhảy (jumper) giúp tiết kiệm thời gian và tăng độ chính xác của các thiết kế điều khiển điện. Sử dụng giao diện Terminal Strip Editor đơn giản, dễ dàng chèn thiết bị đầu cuối dự phòng hoặc tạo sự thay đổi, chẳng hạn như đảo ngược thông tin dây điện bên trái và bên phải cho một thiết bị đầu cuối. Tự động tạo layout dải thiết bị đầu cuối dựa trên các thông tin thiết kế sơ đồ để sử dụng trong các bản vẽ bố trí bảng điều khiển điện hoặc sơ đồ thiết bị đầu cuối.
• Xuất, nhập dải thiết bị đầu cuối (Terminal Strip): Xuất dữ liệu thiết bị đầu cuối vào một tập tin XML với khả năng tương thích với Wago ProServe hoặc Phoenix Contact. Xác định dải thiết bị đầu cuối, phụ tùng và phụ kiện trong Wagon ProServe Smart Designer hoặc Phoenix Contact Clip Project. Với Phoenix Contac bạn có thể lưu như một tập tin 3D STEP để đặt dải thiết bị đầu cuối trong Inventor

3- Thiết kế sơ đồ điện

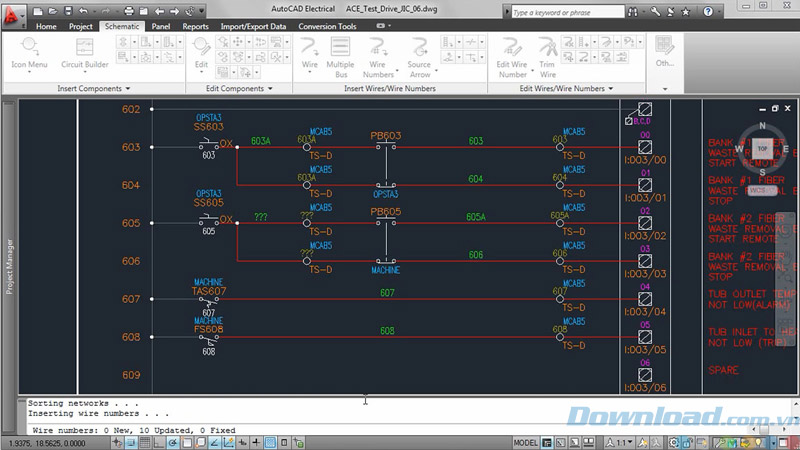

• Tự động đánh số dây và gắn thẻ thành phần: Gán số thứ tự hoặc số dựa trên tham chiếu cho tất cả các dây và thành phần một cách tự động. AutoCAD Electrical gán duy nhất số dây và thẻ thành phần trong bản vẽ sơ đồ điện dựa trên cấu hình được lựa chọn, giảm thời gian theo dõi những thay đổi thiết kế và giảm sai sót. Nếu không có sẵn điểm (spot) rõ ràng, phần mềm sẽ tìm kiếm điểm đó và tự động tạo một băng dẫn (leader) trở lại dây.
• Thiết kế mạch và tái sử dụng: Tự động tạo ra các mạch điều khiển điện dựa trên nguyên tắc nhờ các thành phần, hệ thống dây điện, xếp hạng và dữ liệu danh mục. Circuit Builder mang đến cho bạn những thông tin để đưa ra các quyết định kỹ thuật điện tốt, có thể chịu đựng được về phương diện môi trường. Tạo các thiết kế sơ đồ điện dựa trên loại vật liệu của dây, nhiệt độ môi trường xung quanh, giảm điện áp tối đa và nhiều hơn nữa. Cải thiện năng suất bằng cách xây dựng các mạch thường được dùng và lưu chúng để tái sử dụng khi cần.
• Thư viện biểu tượng sơ đồ điện: Sử dụng hàng trăm nghìn biểu tượng sơ đồ điện tiêu chuẩn trong AutoCAD Electrical thông qua hệ thống điều hướng menu đơn giản, cho phép bạn nhanh chóng xây dựng các thiết kế điều khiển điện tiêu chuẩn bao gồm cả khí nén và thủy lực.

4- Thiết kế các điều khiển điện

• Coil thời gian thực và tiếp xúc tham chiếu: Giảm nguy cơ quá nhiều tiếp xúc được gán cho một rơle (relay), giảm thiểu thời gian theo dõi việc gán này một cách thủ công. AutoCAD Electrical thiết lập mối quan hệ "cha-con" giữa coil và tiếp xúc. Nó theo dõi xem có bao nhiêu tiếp xúc được gán cho mỗi coil hoặc nhiều thiết bị tiếp xúc và cảnh báo cho bạn nếu giới hạn bị vượt quá.
• Vẽ PLC I/O từ các bảng tính: Xác định các tập I/O của dự án trong một chương trình bảng tính để tạo ra một tập hợp toàn diện của bản vẽ PLC I/O. Tự động tạo bản vẽ theo các cấu hình, hoàn chỉnh với các thang (ladder), mô-đun I/O, văn bản mô tả, thành phần và các ký hiệu đầu cuối được kết nối đến mỗi điểm I/O. Các báo cáo này xuất đến chương trình PLC, hầu như loại bỏ sự cần thiết để tạo bản vẽ một cách thủ công.
• Các thư viện tiêu chuẩn: Sử dụng các thư viện thành phần từ các nhà cung cấp nổi tiếng nhất trong ngành điện để tạo các thiết kế điện tiêu chuẩn, đáp ứng được yêu cầu. AutoCAD Electrical bao gồm một cơ sở dữ liệu của hơn 650.000 thành phần và các ký hiệu như công tắc, nút ấn, rơle, thiết bị đầu cuối. Ngoài ra còn có một thư viện rộng lớn các thiết bị khí nén, thủy lực và P&ID.

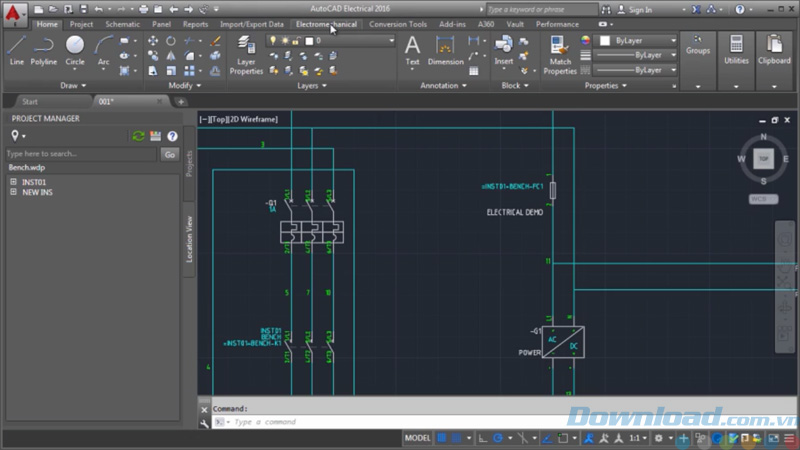

• Khả năng tương tác với Autodesk Inventor: Có được sự tích hợp liền mạch của các thiết kế điện với các bộ phận cơ khí cho phép ghép nối, quản lý và cập nhật chéo thời gian thực, với quy trình công việc điện giữa AutoCAD Electrical và Inventor. Hai quy định đó được giữ đồng bộ cho phép thiết kế được tích hợp không lỗi, định tuyến, kết nối và chiều dài dây, cáp chính xác thông qua một giao diện người dùng chung giữa hai sản phẩm.

Các bạn tìm kiếm và download trên website của nhà phát hành phần mềm để cập nhật phiên bản mới nhất.
