Nguyên lý của rơle giám sát mạch cắt – Rơ le 74

Trên thị trường có rất nhiều hãng sản xuất rơ le giám sát mạch cắt nổi tiếng như Siemens, Arteche. Trong bài viết này chúng ta sẽ đi tìm hiểu chức năng và nguyên lý của rơ le giám sát mạch cắt 7PA30 của hãng Siemens.

Rơ le 7PA30 được thiết kế để giám sát mạch cắt cho máy cắt. Mạch cắt được giám sát từ cực dương nguồn bảo vệ đến cực âm nguồn trong cả 2 trường hợp máy cắt đóng hoặc cắt.

1. Các tính năng của rơ le:

– Rơ le 7PA30 thực hiện giám sát nguồn cung cấp cho mạch cắt luôn ở trạng thái tốt tức là giám sát cầu chì hoặc áp-to-mat bảo vệ nguồn cắt của máy cắt. Nó sẽ đưa ra cảnh báo nếu điện áp nguồn cắt bị giảm thấp hoặc bị mất.

Khi máy cắt ở trạng thái đóng hoặc cắt, rơ le 7PA30 thực hiện việc giám sát:

– Dây nối mạch cắt.

– Cuộn cắt của máy cắt.

– Tiếp điểm phụ của máy cắt (52a và 52b) (xem sơ đồ nối dây bên dưới).

Việc giám sát được thực hiện bằng cách đưa một dòng điện nhỏ chạy qua rơ le 7PA30 được nối tiếp với cuộn cắt của máy cắt. Dòng điện chạy qua mạch giám sát này thông thường nhỏ hơn 1,4mA. Do đó mà rơ le 7PA30 tiêu thụ một lượng công suất rất nhỏ (nhỏ hơn 4,5W). Tuy nhiên chúng ta không cần phải mắc thêm điện trở hạn chế bởi vì trong rơ le 7PA30 đã được thiết kế sẵn các điện trở hạn chế rồi.

Tín hiệu cảnh báo mạch cắt bị hư hỏng:

– Phải tương thích với thời gian làm việc của lệnh cắt máy cắt. Thời gian làm việc của máy cắt (thời gian cắt) phải nhỏ hơn 150ms, nếu không rơ le sẽ tác động nhầm và cảnh báo mạch cắt bị hư hỏng khi rơ le bảo vệ tác động.

Việc hoạt động của rơ le thông qua:

– Một đèn LED màu xanh lá cây.

– Hai tiếp điểm thay đổi trạng thái điện áp.

Cả 2: đèn LED và các tiếp điểm được mắc nối tiếp với nhau nên sự vận hành là hòan tòan tương thích với nhau.

– Trong chế độ vận hành bình thường, 7PA30 không thể đưa ra một lệnh cắt không mong muốn bởi vì trở kháng của mạch giám sát tương đối cao. Để tránh ngắn mạch xảy ra trong rơ le (và qua đó sẽ có thể đưa ra lệnh cắt không mong muốn) thì trong rơle đã được tích hợp sẵn chức năng tự hở mạch khi có sự cố xảy ra.

Rơ le 7PA30 cho phép nối với tiếp điểm đi cắt của rơ le bảo vệ: Tiếp điểm đi cắt từ rơ le Lock-out.

2. Sơ đồ chức năng của 7PA30:

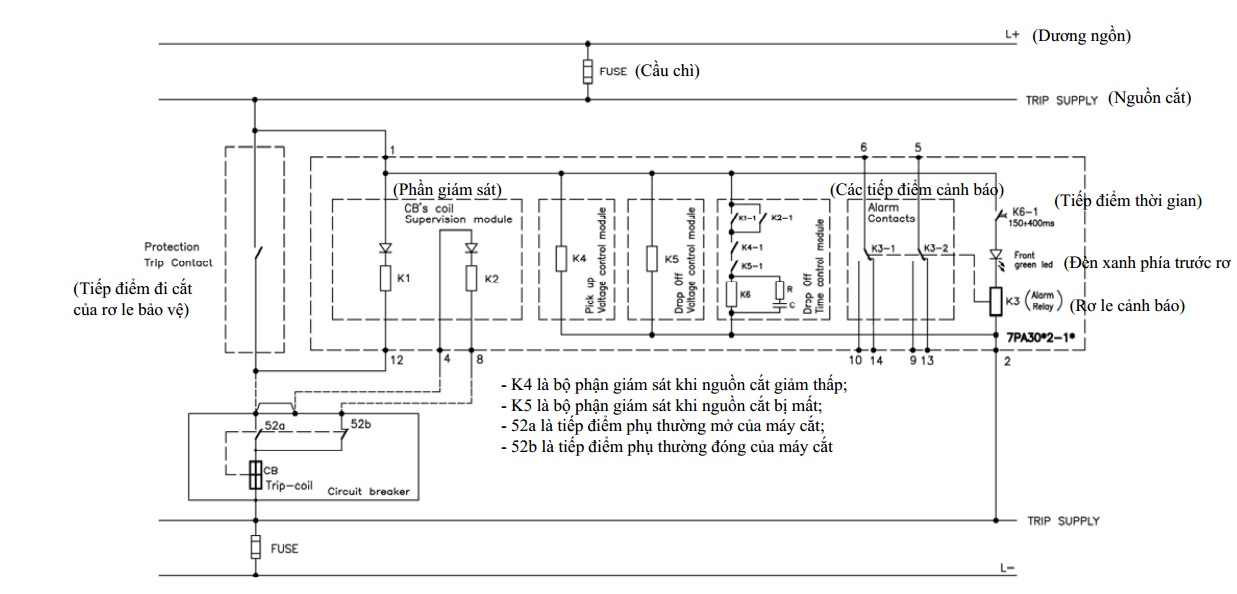

Sơ đồ nối dây dưới đây thể hiện một mạch cắt hoàn chỉnh từ nguồn cắt đến cuộn cắt của máy cắt.

Các tiếp điểm trong sơ đồ trên không thể hiện nguồn cung cấp phụ.
