[Mạch nhị thứ] 07- Sơ đồ nối ba máy biến điện áp theo hình sao-sao

Ngày 07/05/2019 22:04:17 / Lượt xem: 1456 / Người đăng: biendt

[Mạch nhị thứ] 07- Sơ đồ nối ba máy biến điện áp theo hình sao-sao

1. Sơ đồ đấu nối:

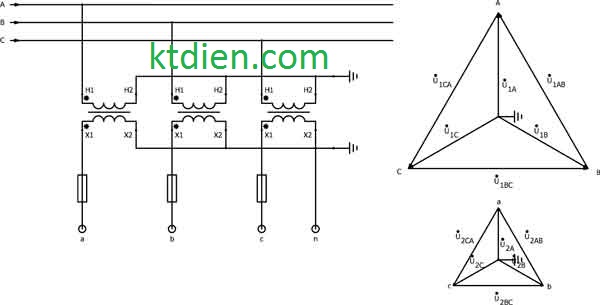

Sơ đồ nối ba máy biến điện áp theo hình sao – sao:

2. Công thức tính điện áp biến đổi:
Điện áp pha phía thứ cấp được tính theo công thức:

Điện áp dây khi ba pha cân bằng:

– Nối dây sơ cấp và thứ cấp của ba máy biến điện áp đúng cực tính để đảm bảo sơ đồ vectơ điện áp đúng.

– Đặt cầu chì hoặc aptomat ở cả ba pha để bảo vệ chống ngắn mạch thứ cấp.

– Điểm trung tính phía thứ cấp phải nối đất. Không đặt cầu chì, aptomat hoặc thiết bị thao tác đóng ngắt trên dây dẫn đóng ngắt.

(Link tham khảo : https://ktdien.com/so-do-noi-ba-may-bien-dien-ap-theo-hinh-sao-sao/)
