Kiểm tra Diode bằng đồng hồ vạn năng số

Kiểm tra Diode bằng đồng hồ vạn năng số




Phương pháp kiểm tra Diode : Sử dụng đồng hồ vạn năng có chức năng kiểm tra Diode  hoặc thang đo điện trở.
1) Sử dụng chức năng kiểm tra diode : Dùng chức năng kiểm tra diode có trên đồng hồ vạn năng. Thông thường các đồng hồ vạn năng có điện áp kiểm tra diode khoảng từ 1,2V ~ 3VDC
Theo như khuyến cáo thì :
- Diode tốt : Khi dùng đồng hồ vạn năng kiểm tra có điện áp thuận rơi trên diode. Loại Diode Silic : 0.5V ~ 0.8V và Diode Germainium là 0.2 ~ 0.3V. Khi đo ở chế độ phân cực ngược là có giá trị rất lớn, đồng hồ báo “OL”.
- Diode đứt tiếp giáp : Khi đo ở chế độ thuận và ngược đều có giá trị rất lớn hoặc đồng hồ báo “OL”.
- Diode chập : Khi đo cả hai chế độ thuận và ngược điện áp rơi trên diode là : 0 ~ 0.4V.

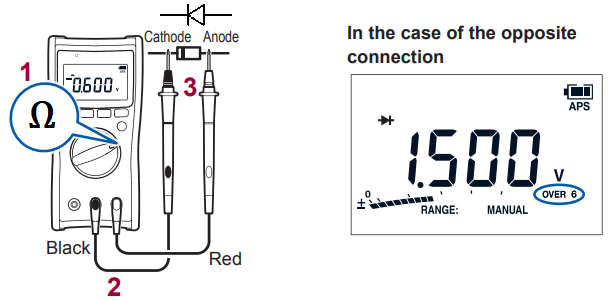

Các thức đo :

(Hình ảnh lấy từ HDSD của đồng hồ vạn năng hãng HIOKI)

- Đo chế độ thuận : Đầu dương que đo gắn với cực Anot Diode và đầu âm que đo gắn với cực Katot Diode.
- Đo chế độ ngược : Đầu dương que đo gắn với cực Kato Diode và đầu âm que đo gắn với cực Anot Diode.

2) Dùng chức năng đo điện trở trên đồng hồ vạn năng : Phương pháp này chỉ là đánh giá tương đối diode.
Theo khuyến cáo thì :
- Một diode tốt : Điện trở khi phân cực thuận theo khuyến cáo là : 1KΩ ~ 10MΩ và điện trở phân cực ngược là rất lớn, đồng hồ báo “OL”.
- Một diode không tốt : Khi đo cả chế độ thuận và ngược các giá trị nằm ngoài giá trị của một diode tốt.

Các thức đo giống với đo ở thang đo Diode (ở trên).

(Hình ảnh lấy từ HDSD của đồng hồ vạn năng hãng HIOKI)

Lưu ý : Phải ngắt và loại bỏ hoàn toàn nguồn điện, các thành phần mắc song song với Diode khi kiểm tra diode trên mạch điện tử. Để đảm bảo kết quả kiểm tra chính xác nhất.

Video hướng dẫn đo :


Mọi đóng góp ý kiến của bạn đọc vui lòng để lại ở bình luận bài viết này.
