IC khuếch đại âm thanh TDA2007 (6W)

IC khuếch đại âm thanh TDA2007 (6W)

Nguồn: Sưu tầm và Biên soạn


Là một IC khuếch đại tín hiệu âm thanh tích hợp với công suất 6W

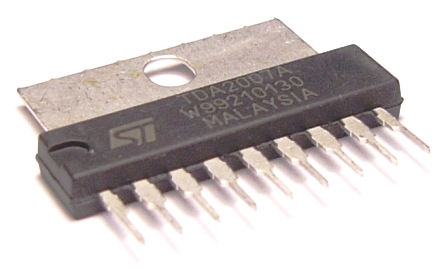

TDA2007 là một IC khuếch đại audio kiểu AB với tích hợp 2 kênh khuếch đại và được đóng gói duy nhất vào một vỏ công suất. TDA2007 được thiết kế cho các ứng dụng âm thanh stereo trong các trung tâm thu âm nhạc truyền hình và radio hay là một mạch khuếch đại âm thanh nhỏ gọn.
TDA2007 khuếch đại tín hiệu âm thanh ( tần số
20 Hz - 20 kHz) lên công suất lớn hơn.Nó có hai kênh khuếch đại âm thanh phù hợp với đầu vào R+L. Nên TDA2007 được ứng dụng trong các thiết bị âm thanh vừa và nhỏ.

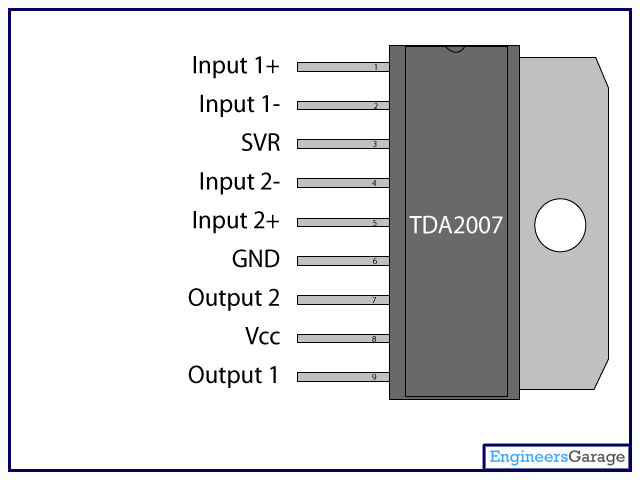

TDA2007 được giao tiếp với 9 chân :[separator]



+ Chân 1 (Input 1+) : Đầu vào không đảo thứ nhất của kênh 1
+ Chân 2 (Input 1-) : Đầu vào đảo thứ nhất của kênh 1
+ Chân 3 (SVR) : Cung cấp điện áp loại trừ
+ Chân 4 (Input 2-) : Đầu vào đảo thứ 2 của kênh 2
+ Chân 5 (Input 2+)  Đầu vào không đảo của kênh 2
+ Chân 6 (GND) : Nguồn GND
+ Chân 7 (Ouput 2) : Đầu ra của kênh 2
+ Chân 8 (Vcc) : Cung cấp nguồn dương
+ Chân 9 (Output 1) : Đầu ra của kênh 1

* Thông số kỹ thuật chính :
+ Điện áp cung cấp : 8 ~ 26V
+ Công suất đầu ra  : 6W
+ Nhiệt độ hoạt động  : 145oC

* Ứng dụng

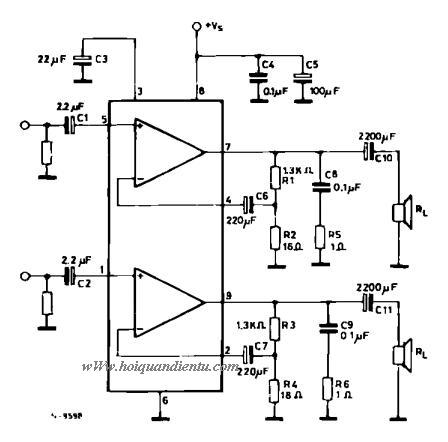

TDA2007 được ứng dụng trong các mạch khuếch đại âm thanh vừa và nhỏ. Dưới đây là một mạch ứng dụng kết nối của TDA2007 mà nhà sản xuất đưa ra.




Mạch có 2 kênh đầu vào R và L. Đầu ra có 2 kênh. Sơ đồ ghép nối khá đơn giản.
