Dùng Pic6F54 phát tín hiệu hồng ngoại - Phím Power Tivi TCL - Có hẹn giờ tắt mở

Đây là một sản phẩm ứng dụng sử dụng mạch điều khiển hồng ngoại để điều khiển tắt mở tivi TCL và hẹn thời gian tắt mở tivi.
1) Nguyên lý phát tín hiệu hồng ngoại của remote
Sóng  hồng  ngoại  được  ứng  dụng  rất  nhiều  trong  thực  tế. Được  ứng dụng nhiều nhất là dùng cho remote
Tín hiệu hồng ngoại mà Remote phát ra là một chuỗi xung hồng ngoại gồm các bit 0 và 1

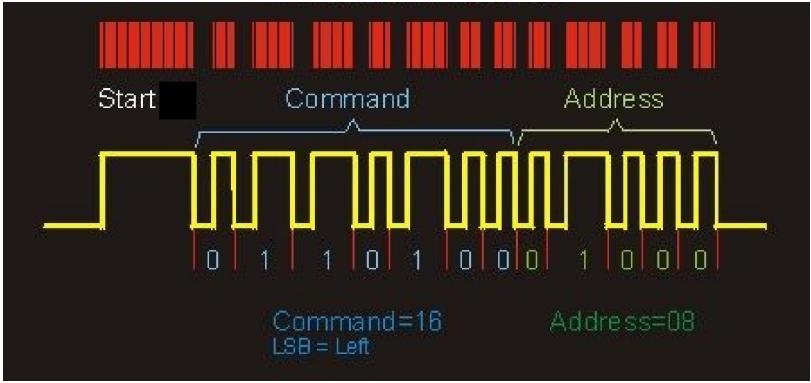

Chuỗi xung đó gồm các thành phần như hình vẽ bên dưới.

Trong đó :  [separator]
+  Start         : chuỗi xung gồm các bít 0 và 1 gửi đến thiết bị nhận để báo là khởi động một chương trình nào đó.
+ Command:  là một chuỗi xung mã  lệnh gồm các bít 0 và 1 mà  thiết bị phát yêu cầu tương ứng trong thiết bị thu.
+ Address    : cũng là 1 chuỗi xung mã địa chỉ cũng gồm các bit 0 và 1 mà
thiết bị phát yêu cầu tương ứng trong thiết bị thu.
2) Thiết kế phần cứng cho chiếc remote (có chức năng hẹn giờ )
Với PIC16f54 thì các chân chỉ có chức năng in/out  Nên ta dùng PORTB để xuất dữ liệu ra hiển thị lên led 7 đoạn. PORTA: chân RA0 dùng để xuất dữ liệu ra thiết bị phát hồng ngoại.  Chân RA1, RA2, RA3 dùng để nhận tín hiệu từ các nút ấn OK, UP, DOW.

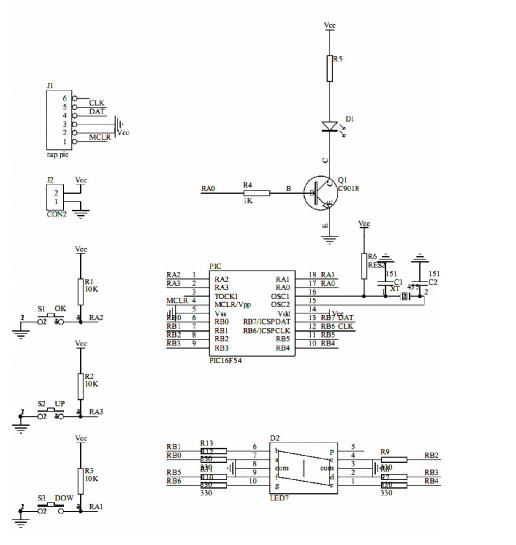

+ Mạch nguyên lý :

Trong đó có các khối :
+ Khối nạp Pic và nguồn
+ Khối xử lý tín hiệu
+ Khối thiết bị phát hồng ngoại
+ Khối hiện thị

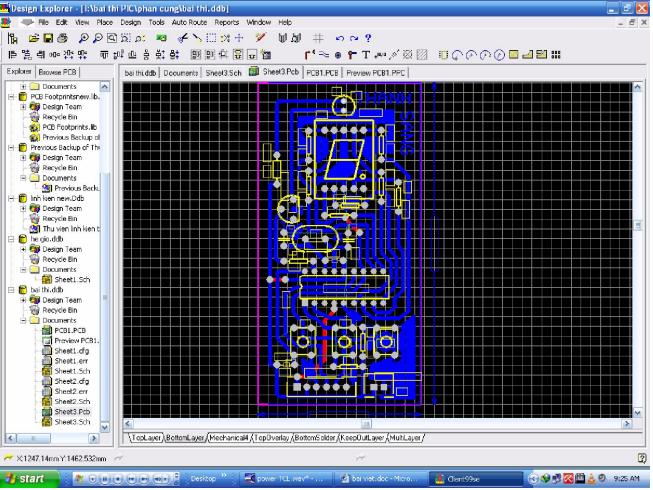

+ Sơ đồ lắp giáp :
+ Mạch hoàn thiện :

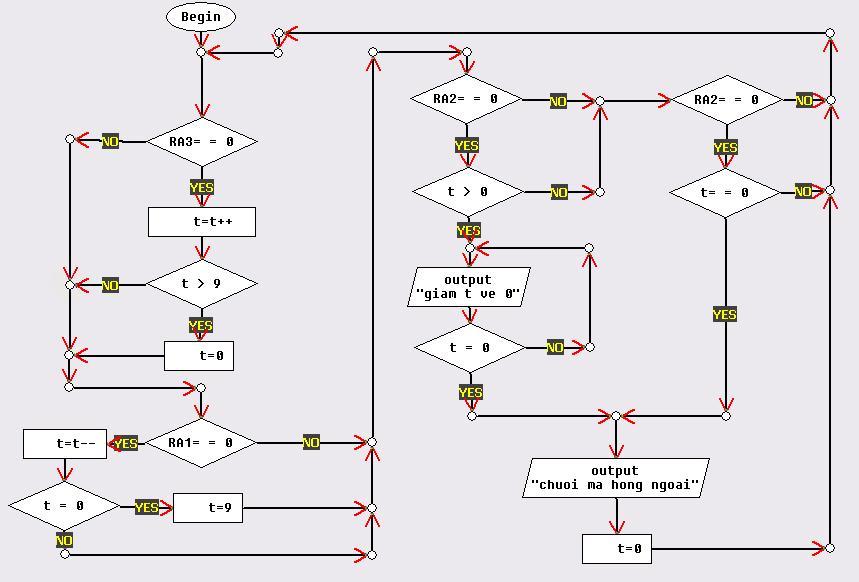

3) Lưu đồ thuật toán của chương trình

4) Hướng dẫn sử dụng mạch
a/ Cấp nguồn cho remote.
  Lật mặt sau remote bật công tắt nguồn lên.
b/ Sử dụng remote.
1.  không cần hẹn giờ
Ta dùng hai phím 2 bên "UP", "DOW" để tăng hoặc giảm thời gian hiển thị trên led7 đoạn về số 0  rồi ta ấn phím OK ở giữa.
2.  Hẹn giờ
Ta dùng hai phím 2 bên "UP", "DOW" đểcài đặt  tăng hoặc giảm thời gian hiển thị trên led7 đoạn với thời gian ta cần  rồi ấn phim OK ở giữa.
III/ Khi nguồn hết
  Ta  cắm dây xạc của cục xạc điện thoại loại đầu xạc chuẩn 3.5mm vào giắc cắm mặt sau dưới đuôi của  remote.
5) Tài liệu chi tiết và Code chương trình
Trong đây là toàn bộ bài viết hướng dẫn làm mạch và chương trình của mạch.
+ Download báo cáo và chương trình : File đính kèm
6) Video của sản phẩm
