Đo điện trở điểm nối đất an toàn (điện trở PE) của thiết bị điện.

Đo điện trở điểm nối đất an toàn (điện trở PE) của thiết bị điện.


Tổng quan : Đo, Kiểm tra điện trở điểm nối đất an toàn (điện trở PE) hay Ground Bond là yêu cầu kiểm tra đầu tiên trong tiêu chuẩn kiểm tra an toàn của thiết bị điện. Để không gây mất an toàn đến người sử dụng khi có sự cố về điện.

Mục đích : Kiểm tra điện trở kết nối giữa điểm nối đất an toàn của thiết bị điện và thành phần nối đất hoặc dây nguồn có điểm PE. Điện trở này là điện trở tiếp xúc nối giữa 2 thành phần trên.

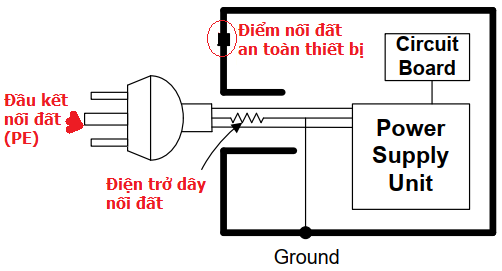

Phần điểm nối đất thực tế trên thiết bị điện.

Theo tiêu chuẩn IEC 61010-1 điện trở này không vượt quá : 0,1Ω

Sơ đồ kết nối thử nghiệm đo

Video đo thử nghiệm :

Sử dụng : Máy đo điểm nối đất (Ground Bond tester) : GW instek GCT-9040 và điểm nối đất của nguồn một chiều.
